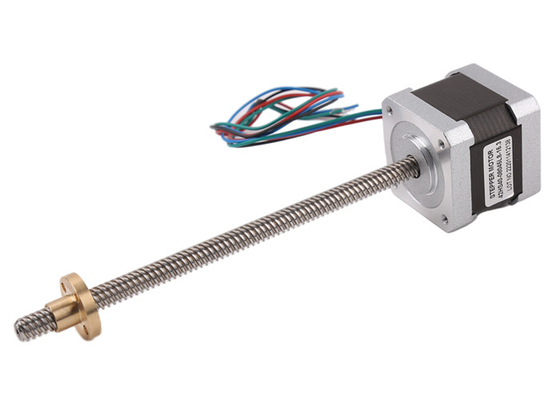

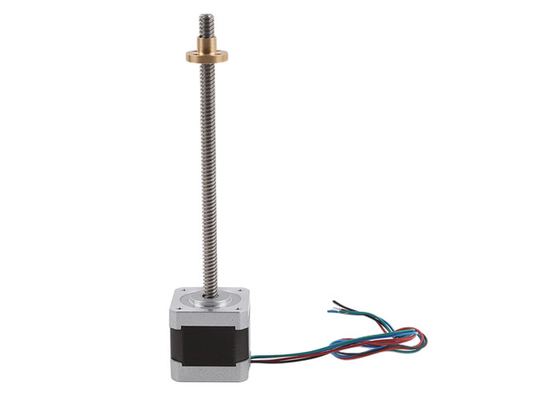

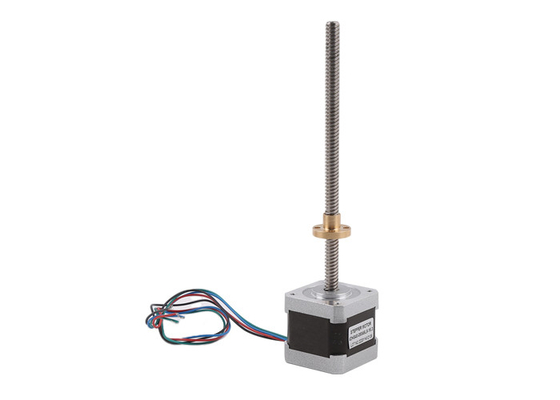

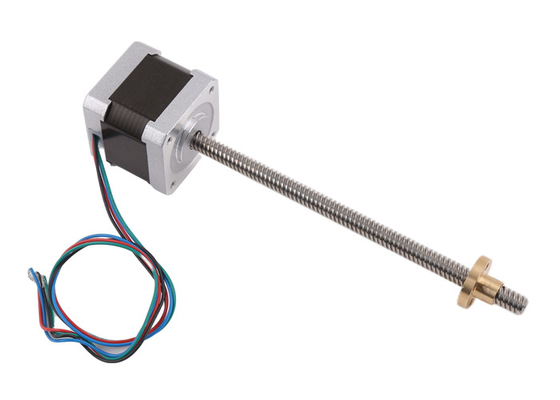

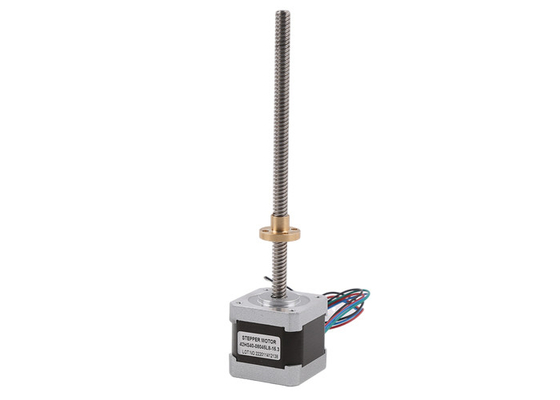

Motor de pasos híbrido NEMA17 de la altura del tamaño 40m m de VT42HS40 42m m con el tornillo de posicionamiento trapezoidal
| Lugar de origen | China |
|---|---|
| Nombre de la marca | VIC-TECH |
| Certificación | RoHS, ISO9001 |
| Número de modelo | VT42HS40 |
| Cantidad de orden mínima | 1unit |
| Precio | $13~$35/Unit |
| Detalles de empaquetado | Paquete estándar de la exportación en el cartón acanalado (producción en masa). |
| Tiempo de entrega | 15-30 DÍAS DE TRABAJO |
| Condiciones de pago | Western Union, T/T, L/C, MoneyGram |
| Capacidad de la fuente | 100000 unidades/año |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tipo del motor | Motor paso a paso híbrido | Tamaño del motor | 42m m (NEMA17) |
|---|---|---|---|
| Ángulo de paso | 1.8°/step | Corriente de fase | 0.8A/phase |
| Número de fase | 2 fases (bipolares) | Resistencia de la bobina | 8.4Ω/phase |
Descripción de producto
Motor de pasos híbrido NEMA17 de la altura del tamaño 40m m de VT42HS40 42m m con el tornillo de posicionamiento trapezoidal
Esto es un motor de pasos del híbrido regular de 42m m (según lo conocido como motor de la nema 17) con un tornillo de posicionamiento trapezoidal.
El tornillo de posicionamiento es Tr8*4 (P2), que es un diámetro 8m m externo, echada de 2m m, ventaja de 4m m, tornillo de posicionamiento doble del comienzo.
El parámetro del tornillo de posicionamiento es ajustable.
El empuje y la velocidad linear de la nuez se relaciona con la ventaja del tornillo de posicionamiento.
La altura del motor es 40m m, la altura se relaciona con el esfuerzo de torsión del motor.
Con una altura más grande, los motores tienen esfuerzo de torsión más grande.
Proporcionamos el servicio del arreglo para requisitos particulares basado en la necesidad del cliente.
Parámetros del motor:
| Tipo del motor | Motor de pasos híbrido |
| Tamaño del motor | 42m m (NEMA17) |
| Voltaje clasificado | 6.7V |
| Ángulo del paso | 18°/step |
| Fase no. | 2 fases |
| Resistencia de la fase | el 8.4Ω±10% |
| Ventaja de rosca | Tr8*4 (P2) |
| Longitud del scew de la ventaja | 153m m (ajustable) |
Diversos parámetros modelo del motor de pasos de 42m m (NEMA17)
|
Ángulo del paso (°) |
Altura del motor (milímetro) |
Llevar a cabo el esfuerzo de torsión (KG*cm) |
Actual /phase (A/phase) |
Resistencia (Ω/phase) |
Inductancia (mH/phase) |
No. de ventajas |
Inercia rotatoria (g*cm2) |
Peso (Kilogramo) |
| 1,8 | 25 | 1,8 | 0,4 | 24 | 36 | 4 | 20 | 0,15 |
| 1,8 | 28 | 1,5 | 0,5 | 20 | 21 | 4 | 24 | 0,2 |
| 0,9 | 34 | 2,2 | 1,33 | 2,1 | 4,2 | 4 | 35 | 0,22 |
| 1,8 | 34 | 1,6 | 0,95 | 4,2 | 2,5 | 6 | 34 | 0,22 |
| 0,9 | 40 | 2,6 | 1,2 | 3,3 | 3,4 | 6 | 54 | 0,28 |
| 1,8 | 40 | 3,6 | 1,68 | 1,65 | 3,2 | 4 | 54 | 0,28 |
| 0,9 | 48 | 3,17 | 1,2 | 3,3 | 4 | 6 | 68 | 0,38 |
| 1,8 | 48 | 4,4 | 1,68 | 1,65 | 2,8 | 4 | 68 | 0,38 |
| 0,9 | 60 | 5,5 | 1,68 | 1,65 | 5 | 4 | 106 | 0,55 |
| 1,8 | 60 | 5,6 | 1,2 | 6 | 7 | 6 | 102 | 0,55 |
Disposición de diseño (unidad: milímetro)
Presentación del detalle del producto
Sobre el motor de pasos híbrido:
Los motores de pasos híbridos están en forma cuadrada general, y un motor de pasos se puede identificar por su forma externa única.
Un motor de pasos híbrido tiene el ángulo 1.8°step (200 pasos/revolución) o ángulo 0.9°step (400 pasos/revolución). El ángulo del paso es determinado por número del diente en las laminaciones del rotor.
Hay a las maneras de nombrar un motor de pasos híbrido:
Por la unidad métrica (unidad: milímetro) o por la unidad imperial (unidad: pulgada)
Por ejemplo, un motor de 42m m = un motor de pasos de 1,7 pulgadas.
Un motor de 42m m se puede también llamar tan como motor de la nema 17.
Explicación del nombre híbrido del motor de pasos:
Por ejemplo, motor de pasos 42HS40:
42 medios el tamaño son 42m m, él son tan un motor NEMA17.
El HS significa el motor de pasos híbrido.
40 significa que la altura es motor de 40m m.
Tenemos diversa altura para que los clientes elijan, con una altura más grande, un motor tendremos un esfuerzo de torsión más alto, un peso más grande, y precio alto más.
Aquí está la estructura interna de un motor de pasos híbrido regular.
Uso del motor de pasos híbrido:
Deuda a la alta resolución del motor de pasos híbrido (200 o 400 pasos por la revolución), son ampliamente utilizados para los usos que requieren la alta precisión, por ejemplo:
impresión 3D
Control industrial (CNC, fresadora automática, maquinaria de la materia textil)
Periférico de ordenador
Empaquetadora
Y otros sistemas automáticos que requieren control de la alta precisión.
