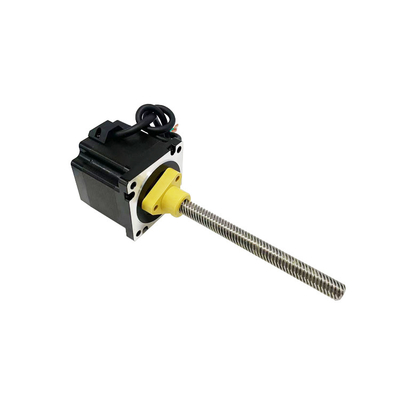

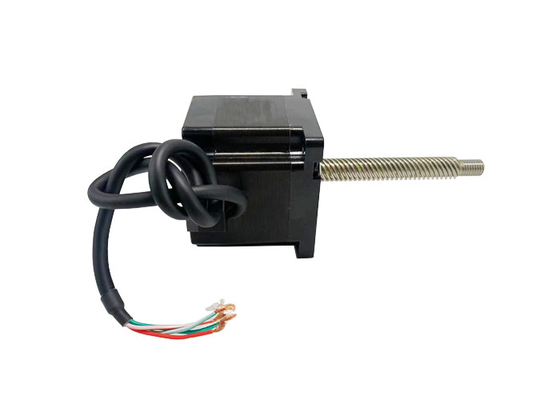

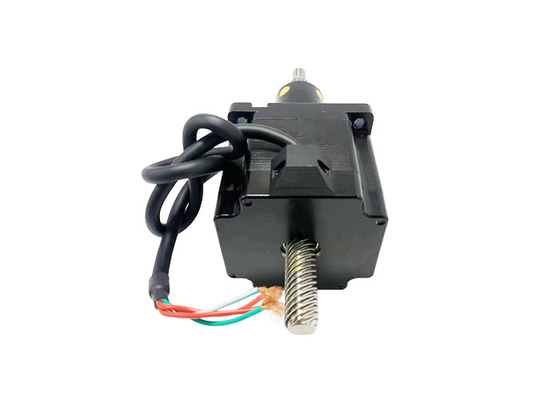

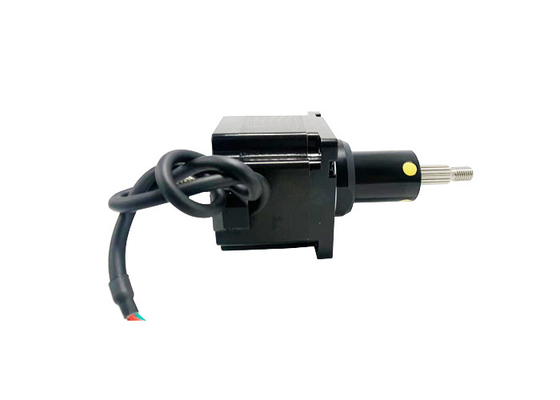

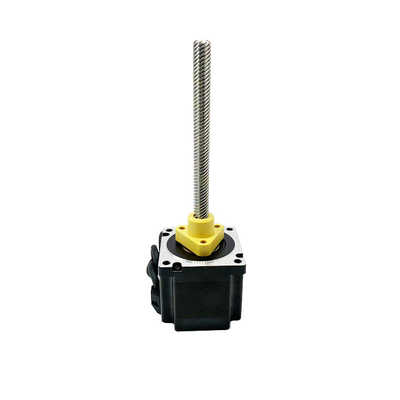

Motor de pasos híbrido de la nema 34 (86m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, equipo formedical

  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
Lugar de origen China
Nombre de la marca VIC-TECH
Certificación RoHS
Número de modelo VSM86HSM
Cantidad de orden mínima 1Unit
Precio $100~$171/Unit
Detalles de empaquetado El paquete estándar de la exportación, o puede ser modificado para requisitos particulares
Tiempo de entrega 15-30 días del trabajo
Condiciones de pago Western Union, T/T, L/C, MoneyGram
Capacidad de la fuente 1000000 unidades/año

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tamaño del motor 86 mm Ángulo del paso 1.8°
Voltaje (v) 3 / 4,8 (a) actual 6
Resistencia (ohmios) 0.5 / 0,8 Inductancia (Mh) 4 / 8,5
Alambres de ventaja 4 Ciudad Changzhou
Deja un mensaje
Descripción de producto

Motor paso a paso híbrido Nema 34 (86 mm), bipolar, de 4 ruedas, tornillo de plomo ACME, bajo ruido, larga vida útil, equipo de formación

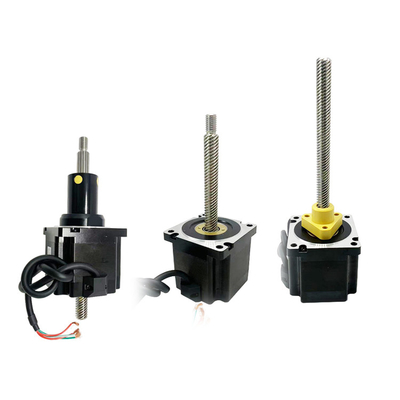

Este motor paso a paso híbrido de 86 mm está disponible en tres tipos: accionado externamente, de eje transversal y de eje fijo.



El motor paso a paso de tornillo de plomo ACME convierte el movimiento rotatorio en movimiento lineal, con el uso de un tornillo de plomo; el tornillo de plomo tiene varias combinaciones de diámetro y plomo,para satisfacer diferentes requisitos de aplicación.

El motor paso a paso de tornillo de plomo se utiliza típicamente en aplicaciones que requieren movimiento lineal de precisión, bajo ruido, alto costo eficiente, como equipos médicos, dispositivos de telecomunicaciones, etc.

ThinkerMotion ofrece una gama completa de motores paso a paso de tornillo de plomo (NEMA 8, NEMA11, NEMA14, NEMA17, NEMA23, NEMA24, NEMA34) con un rango de carga de 30N a 2400N y 3 tipos están disponibles (externo, cautivo,no cautivos). Las personalizaciones se pueden procesar por solicitud, como la longitud del tornillo y el extremo del tornillo, el freno magnético, el codificador, la tuerca anti-retroceso, etc.; y el tornillo de plomo también puede ser revestido de Teflón bajo petición.

Motor de pasos híbrido de la nema 34 (86m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, equipo formedical 0





Descripción:



Nombre del producto

 Motores híbridos paso a paso de 86 mm

Modelo

 VSM86HSM

El tipo

 motores híbridos paso a paso

Ángulo de paso

 1.8°

Ventilación (V)

 3/4. ¿Qué quieres?8

Corriente (A)

 6

Resistencia (Ohms)

 0.5/0. ¿Qué quieres decir?8

Inductancia (mH)

4/8.5
Cables de plomo 4

Duración del motor (mm)

76/114
Temperatura ambiente -20 °C ~ +50 °C
Aumento de la temperatura 80K al máximo.
Resistencia dieléctrica 1mA Max. @ 500V, 1KHz, 1 segundo
Resistencia al aislamiento Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.



Las certificaciones:



Motor de pasos híbrido de la nema 34 (86m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, equipo formedical 1

Parámetros eléctricos:

Tamaño del motor

Válvula de tensión

/Fase

(V)

En la actualidad

/Fase

(A)

Resistencia

/Fase

(Ω)

Inductividad

/Fase

(mH)

Número de

Cables de plomo

Inercia del rotor

(g.cm)2)

Peso del motor

(g) El

Duración del motor L

(mm)
86 3 6 0.5 4 4 1300 2400 76
86 4.8 6 0.8 8.5 4 2500 5000 114


Especificaciones de los tornillos de plomo y parámetros de funcionamiento:



Diámetro

(mm)

El plomo

(mm)

El paso

(mm)

Apagar la fuerza de bloqueo automático

(N)
15.875 2.54 0.0127 2000
15.875 3.175 0.015875 1500
15.875 6.35 0.03175 200
15.875 12.7 0.0635 50
15.875 25.4 0.127 20



Nota: Para más especificaciones de los tornillos de plomo, póngase en contacto con nosotros.



Dibujo del contorno externo del motor estándar VSM86HSM:



Motor de pasos híbrido de la nema 34 (86m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, equipo formedical 2

Las notas:

La longitud del tornillo de plomo se puede personalizar

El mecanizado personalizado es viable al final del tornillo de plomo



Dibujo del contorno del motor cautivo estándar de los motores híbridos paso a paso de 86 mm:

Motor de pasos híbrido de la nema 34 (86m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, equipo formedical 3





Las notas:

El mecanizado personalizado es viable al final del tornillo de plomo



Infarto S

(mm)

Dimensión A

(mm)

 Dimensión B (mm)
L = 76 L = 114
12.7 29.7 0 0
19.1 36.1 2.1 0
25.4 42.4 8.4 0
31.8 48.8 14.8 0
38.1 55.1 21.1 0
50.8 67.8 33.8 0
63.5 80.5 46.5 8.5


86 mm motor híbrido paso a paso estándar a través del motor fijo dibujo de contorno:

Motor de pasos híbrido de la nema 34 (86m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, equipo formedical 4

Las notas:

La longitud del tornillo de plomo se puede personalizar

El mecanizado personalizado es viable al final del tornillo de plomo



Curva de velocidad y empuje:

Serie 86 longitud del motor de 76 mm conducción bipolar del helicóptero
100% de la frecuencia de pulso de corriente y la curva de empuje (Vértice de plomo de Φ15.88 mm)



Motor de pasos híbrido de la nema 34 (86m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, equipo formedical 5





86 serie de 114 mm longitud del motor bipolar Chopper conducción
100% de la frecuencia de pulso de corriente y la curva de empuje (Vértice de plomo de Φ15.88 mm)





Motor de pasos híbrido de la nema 34 (86m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, equipo formedical 6

El plomo (mm) Velocidad lineal (mm/s)
2.54 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43 12.7
3.175 1.5875 3.175 4.7625 6.35 7.9375 9.525 11.1125 12.7 14.2875 15.875
6.35 3.175 6.35 9.525 12.7 15.875 19.05 22.225 25.4 28.575 31.75
12.7 6.35 12.7 19.05 25.4 31.75 38.1 44.45 50.8 57.15 63.5
25.4 12.7 25.4 38.1 50.8 63.5 76.2 88.9 101.6 114.3 127





Condición de ensayo:

Helicóptero de conducción, sin rampa, medio micro-pasos, tensión de conducción 40V







Áreas de aplicación:



Máquinas herramientas CNC:Los motores paso a paso híbridos de 86 mm se utilizan ampliamente en máquinas herramientas CNC para controlar el movimiento y la posición de las herramientas de corte para realizar operaciones de mecanizado de alta precisión.



Equipo de automatización:Los motores híbridos paso a paso de 86 mm pueden utilizarse en diversos equipos de automatización, como máquinas automáticas de embalaje, sistemas automáticos de clasificación, líneas de producción automatizadas, etc.con una capacidad de transmisión superior a 20 W,.



Impresión 3D:En el campo de la impresión 3D, se utilizan motores paso a paso híbridos de 86 mm para controlar la posición y el movimiento de la cabeza de impresión para realizar operaciones de impresión precisas.



Dispositivos médicosLos motores paso a paso híbridos de 86 mm se utilizan ampliamente en dispositivos médicos, como bombas de jeringa médica, robots médicos, equipos de exploración médica, etc. para un control preciso de la posición y el control de movimiento.



Equipo de telecomunicaciones:Los motores paso a paso híbridos de 86 mm pueden utilizarse para el posicionamiento y control de precisión en equipos de telecomunicaciones, como el sistema de posicionamiento de antenas de comunicación,control preciso de los equipos de fibra óptica.



Máquinas y aparatos textiles:En la industria textil, se pueden utilizar motores paso a paso híbridos de 86 mm para controlar máquinas de hilar, telares y otros equipos para garantizar la precisión y estabilidad del proceso textil.



Robótica:Los motores paso a paso híbridos de 86 mm se pueden utilizar en una variedad de aplicaciones de robótica, incluidos robots industriales, robots de servicio, robots colaborativos, etc., para un movimiento y un funcionamiento precisos.



Sistemas de almacenamiento automatizados:En los sistemas automatizados de almacenamiento y logística, los motores híbridos paso a paso de 86 mm se pueden utilizar para controlar cintas transportadoras, ascensores,Las demás máquinas para el almacenamiento de materiales, incluidas las máquinas de almacenamiento de materiales.

Ventajas:



Movimiento suave y preciso:Los motores paso a paso híbridos de 86 mm pueden lograr un movimiento suave y preciso debido a su resolución de paso inherente.reducir el riesgo de vibraciones y garantizar un rendimiento de alta calidad.



Torque elevado a bajas velocidades:Los motores híbridos paso a paso proporcionan un alto par de salida incluso a bajas velocidades, lo que los hace adecuados para aplicaciones que requieren una fuerte tensión o par de arranque.Esta característica es particularmente ventajosa en situaciones en las que el motor necesita mantener su posición contra fuerzas externas.



Amplia gama de resoluciones de paso:Los motores paso a paso híbridos de 86 mm ofrecen una amplia gama de resoluciones de paso, lo que permite un control fino del movimiento.lo que resulta en un movimiento más suave y una mayor precisión de posición.

Fácil de conducir y controlar: Los motores paso a paso híbridos tienen una arquitectura de accionamiento y control simple, generalmente utilizando señales de pulso y dirección.Esto hace que sea fácil de integrar en varios sistemas de control, reduciendo la complejidad y el tiempo de desarrollo.



Alta fiabilidad y durabilidad:Los motores híbridos paso a paso de 86 mm son conocidos por su robustez y su larga vida útil.sin comprometer el rendimiento.



Solución rentable:Los motores híbridos paso a paso ofrecen una solución rentable en comparación con otras tecnologías de control de movimiento, como los servomotores.hacerlos adecuados para aplicaciones en las que las consideraciones presupuestarias son importantes.



Aplicaciones versátiles:Los motores paso a paso híbridos de 86 mm encuentran aplicaciones en varias industrias, incluida la robótica, la automatización, la fabricación, la impresión 3D, el equipo médico y más.Su versatilidad les permite ser utilizados en una amplia gama de aplicaciones que requieren un posicionamiento y control precisos.

Requisitos de selección del motor:

¢Movimiento/dirección de montaje

Requisitos de carga

¢Requisitos para el accidente cerebrovascular

Requisitos para el mecanizado final

Requisitos de precisión

Los requisitos de retroalimentación del codificador

“Requisitos de ajuste manual

¢Requisitos medioambientales
