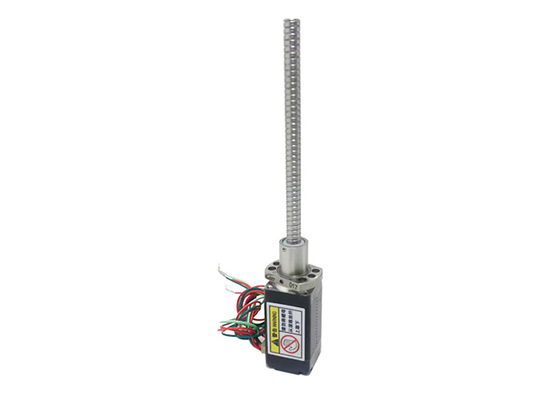

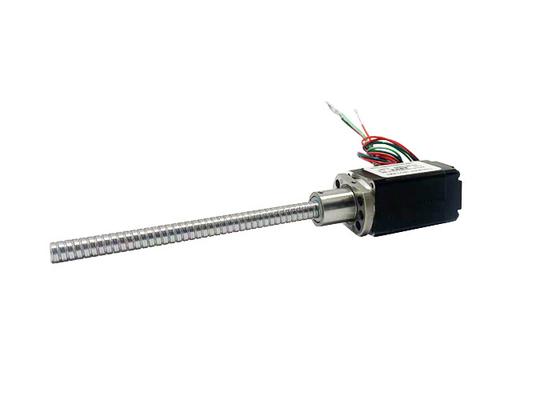

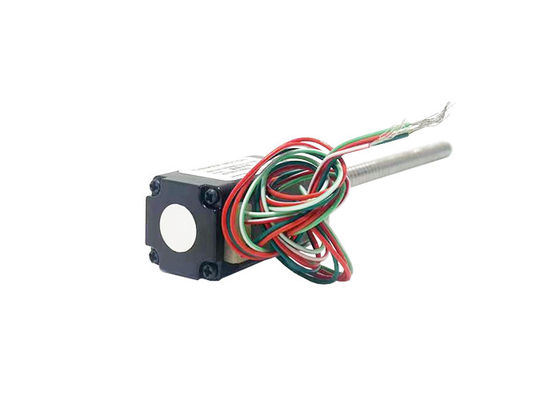

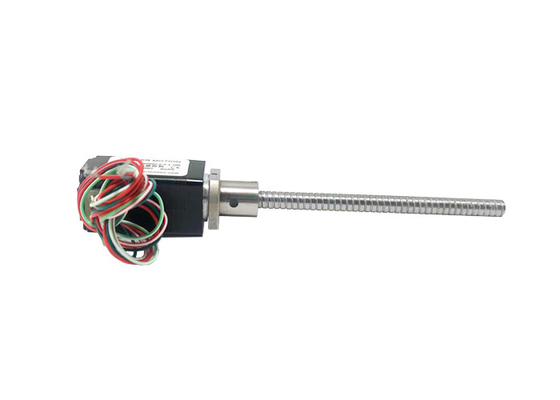

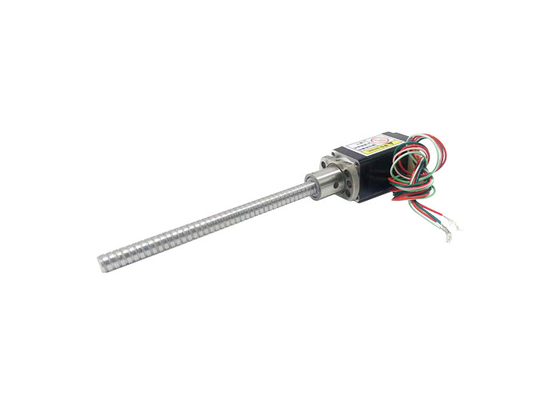

Voltaje híbrido 2,5/6.3V 0.5A actual, 4 alambres del ángulo del paso del motor de pasos 1.8° del tornillo de la bola de la nema 8 (20m m) de ventaja
| Lugar de origen | China |
|---|---|
| Nombre de la marca | VIC-TECH |
| Certificación | RoHS |
| Número de modelo | VSM20BSHSM |
| Cantidad de orden mínima | 1Unit |
| Precio | $86~$214/Unit |
| Detalles de empaquetado | El paquete estándar de la exportación, o puede ser modificado para requisitos particulares |
| Tiempo de entrega | 15-30 días del trabajo |
| Condiciones de pago | Western Union, T/T, L/C, MoneyGram |
| Capacidad de la fuente | 1000000 unidades/año |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tamaño del motor | 20m m | Ángulo del paso | 1.8° |
|---|---|---|---|
| Voltaje (v) | 2.5 / 6,3 | (a) actual | 0,5 |
| Resistencia (ohmios) | 5.1 / 12,5 | Inductancia (Mh) | 1.5 / 4,5 |
| Alambres de ventaja | 4 | Ciudad | Changzhou |
Descripción de producto
Nema 8 (20mm) motor paso a paso híbrido de tornillo de bola 1.8° Ángulo de paso Voltado 2.5 / 6.3V Corriente 0.5A,4 Cables de plomo
Motor paso a paso híbrido Nema 8 (20 mm), bipolar, de 4 ruedas, tornillo de bolas, bajo ruido, larga vida útil, alto rendimiento, certificado CE y RoHS.
Descripción:
|
Nombre del producto |
Motor paso a paso híbrido de 20 mm con tornillo a bolas |
|
Modelo |
VSM20BSHSM: el valor de las emisiones de gases de efecto invernadero |
|
El tipo |
motores híbridos paso a paso |
|
Ángulo de paso |
1.8° |
|
Ventilación (V) |
2.5 / 6.3 |
|
Corriente (A) |
0.5 |
|
Resistencia (Ohms) |
5.1 / 12.5 |
|
Inductancia (mH) |
1.5 / 4.5 |
| Cables de plomo | 4 |
|
Duración del motor (mm) |
30 / 42 |
| Temperatura ambiente | -20 °C ~ +50 °C |
| Aumento de la temperatura | 80K al máximo. |
| Resistencia dieléctrica | 1mA Max. @ 500V, 1KHz, 1 segundo |
| Resistencia al aislamiento | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
Las certificaciones:
Parámetros eléctricos:
| Tamaño del motor |
Voltado/ Fase (V) |
Actualidad/ Fase (A) |
Resistencia Fase (Ω) |
Inductancia Fase (mH) |
Número de Cables de plomo |
Inercia del rotor (g.cm)2) |
Peso del motor (g) El |
Duración del motor L (mm) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
Dibujo del contorno externo del motor VSM20BSHSM:
Las notas:
La longitud del tornillo de plomo se puede personalizar
El mecanizado personalizado es viable al final del tornillo de plomo
Por favor, póngase en contacto con nosotros para más especificaciones de tornillo de bolas.
VSM20BSHSMBall nut 0601 dibujo de contorno:
Curva de velocidad y empuje:
20 serie de 30 mm longitud del motor bipolar Chopper conducción
100% de frecuencia de pulso de corriente y curva de empuje
20 serie de 42 mm longitud del motor bipolar Chopper conducción
100% de frecuencia de pulso de corriente y curva de empuje
| El plomo (mm) | Velocidad lineal (mm/s) | ||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Condición de ensayo:Helicóptero de conducción, sin rampa, medio micro-pasos, tensión de conducción 24V
Áreas de aplicación:
Automatización de laboratorio:Los motores paso a paso de tornillo híbrido de 20 mm encuentran aplicaciones en sistemas de automatización de laboratorio, incluidos robots de manejo de líquidos, sistemas de manejo de muestras y equipos de laboratorio.Permiten el posicionamiento preciso y preciso de instrumentos y muestras, contribuyendo a un flujo de trabajo de laboratorio eficiente y fiable.
Automatización industrial:Estos motores paso a paso se utilizan en varias aplicaciones de automatización industrial, como máquinas de recoger y colocar, sistemas de ensamblaje y sistemas de transportadores.Proporcionan un control preciso del movimiento y la posición, garantizando un funcionamiento eficiente y fiable en los entornos de fabricación y producción.
Instrumentos analíticos:Los motores paso a paso de tornillo de bola híbrido de 20 mm se utilizan en instrumentos analíticos como espectrómetros, sistemas de cromatografía y equipos de prueba de laboratorio.Permiten el movimiento y el posicionamiento precisos de los componentes ópticos, las etapas de muestreo y los dispositivos de medición, garantizando resultados precisos y repetibles.
Equipo de semiconductores:En la industria de semiconductores, los motores paso a paso de 20 mm de tornillo de bola híbrido se emplean en equipos para el manejo, alineación e inspección de obleas.Desempeñan un papel crucial en el mantenimiento de un posicionamiento y movimiento precisos durante los procesos de fabricación y ensayo.
Biotecnología y ciencias de la vida:Estos motores se utilizan en aplicaciones de biotecnología y ciencias de la vida, incluidos instrumentos de secuenciación de ADN, sistemas automatizados de manejo de líquidos y dispositivos de manipulación celular.Proporcionan la precisión y el control necesarios para diversos procesos y experimentos de laboratorio.
Máquinas de precisión:Los motores paso a paso híbridos de tornillo de bola de 20 mm se encuentran comúnmente en maquinaria de precisión como etapas de precisión, sistemas de posicionamiento óptico y equipos de metrología.repetibilidad, y el movimiento suave los hacen adecuados para aplicaciones exigentes que requieren una precisión de nivel submicrón o nanométrico.
Robótica y control de movimiento:Estos motores paso a paso se emplean en pequeños sistemas robóticos, brazos robóticos y sistemas de control de movimiento que requieren movimientos precisos y controlados.hacerlos aptos para aplicaciones en investigación, educación y automatización a pequeña escala.
Ventajas:
La precisión de posicionamiento es alta:La estructura híbrida del tornillo de bolas permite que el motor paso a paso del tornillo de bolas híbrido de 20 mm logre un posicionamiento y un control de movimiento de alta precisión.El mecanismo de tornillo de bolas reduce el espacio libre de la transmisión mecánica, mejorando la precisión y la repetibilidad del posicionamiento.
Capacidad de carga elevada:El mecanismo de tornillo de bola es capaz de manejar cargas grandes, lo que hace que el motor paso a paso híbrido de tornillo de bola de 20 mm sea adecuado para aplicaciones donde se necesitan cargas más pesadas.
El objetivo de las medidas de seguridad es:Los tornillos de bolas son más rígidos que la construcción tradicional de tornillos, proporcionando un control de movimiento más estable y confiable.Mejorar la estabilidad y precisión del sistema.
Alta eficiencia:Debido a las características de accionamiento altamente eficientes del tornillo de bolas, el motor paso de tornillo de bolas híbrido de 20 mm tiene una alta eficiencia de transmisión, reduciendo la pérdida de energía y la generación de calor.
Movimiento a alta velocidad:Los motores paso a paso híbridos de tornillo de bola combinan las ventajas de los motores paso a paso con las características de transmisión de los tornillos de bola,permitiendo así altas velocidades de movimiento para aplicaciones que requieren una respuesta rápida y un movimiento de alta velocidad.
Alta precisión de posicionamiento repetido:La construcción de tornillo de bola proporciona una alta precisión de posicionamiento de repetición, lo que permite que el motor paso a paso de tornillo de bola híbrido de 20 mm logre un posicionamiento de repetición preciso para aplicaciones que requieren una alta precisión.
Torque de retención estático:El motor paso a paso híbrido de 20 mm con tornillo de bola mantiene la posición incluso en caso de avería o interrupción del suministro de corriente, sin necesidad de un dispositivo de frenado adicional.
Sistema de control simplificado:Los motores paso a paso híbridos de tornillo de 20 mm suelen funcionar con un sistema de control de circuito abierto.eliminación de la necesidad de dispositivos de retroalimentación de posición adicionales y simplificación del diseño e instalación de los sistemas de control.
Requisitos de selección del motor:
¢Movimiento/dirección de montaje
Requisitos de carga
¢Requisitos para el accidente cerebrovascular
Requisitos para el mecanizado final
Requisitos de precisión
Los requisitos de retroalimentación del codificador
Requisitos de ajuste manual
¢Requisitos medioambientales
