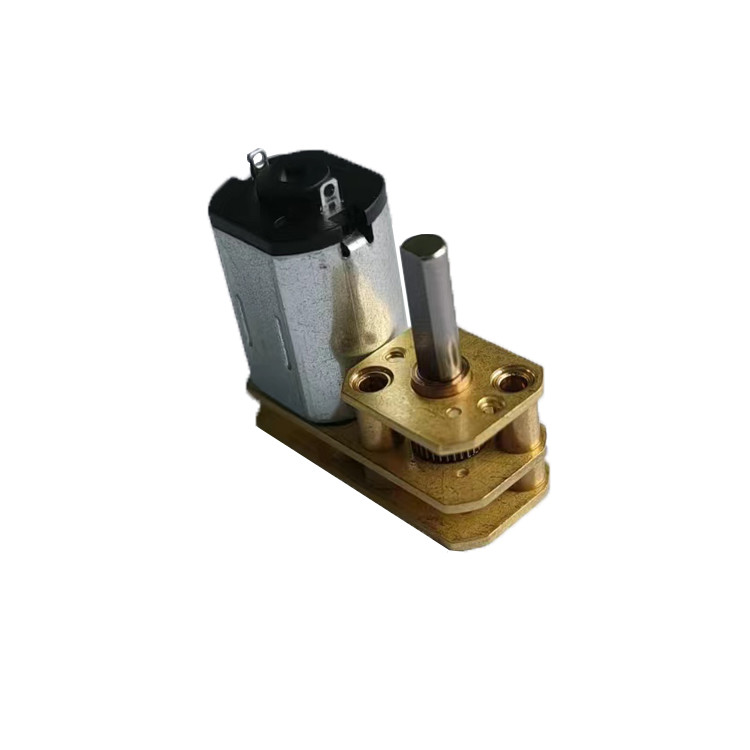

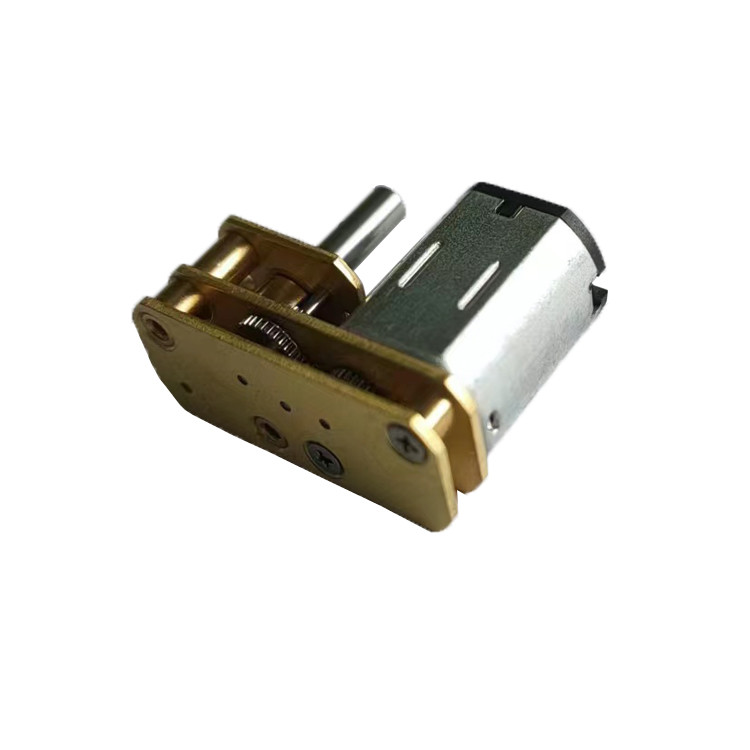

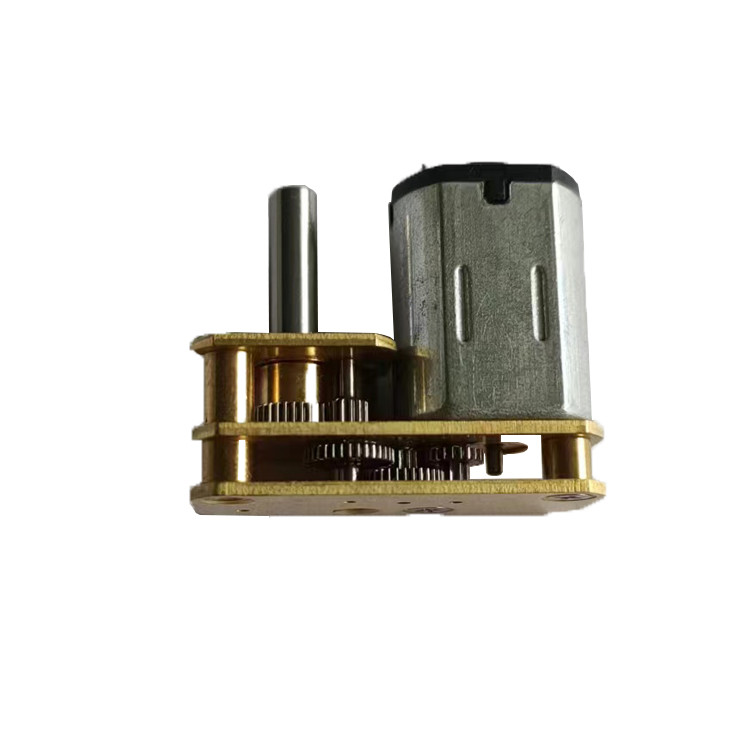

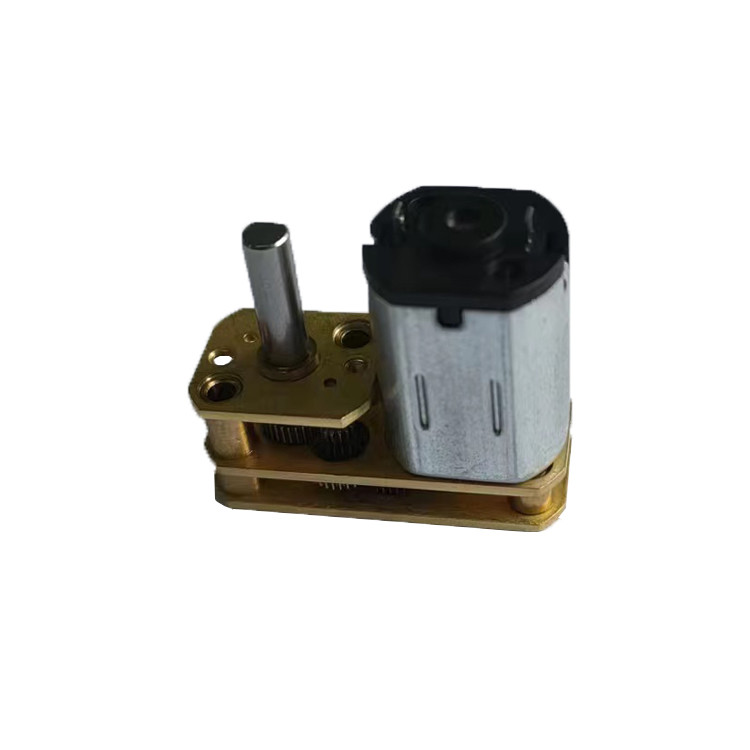

N20 motor cepillado de corriente continua con caja de cambios 1024, el eje de salida se puede personalizar

  • N20 DC Brushed Motor With 1024 Gearbox, Output Shaft Can Be Customised
  • N20 DC Brushed Motor With 1024 Gearbox, Output Shaft Can Be Customised
  • N20 DC Brushed Motor With 1024 Gearbox, Output Shaft Can Be Customised
  • N20 DC Brushed Motor With 1024 Gearbox, Output Shaft Can Be Customised
  • N20 DC Brushed Motor With 1024 Gearbox, Output Shaft Can Be Customised
  • N20 DC Brushed Motor With 1024 Gearbox, Output Shaft Can Be Customised
Lugar de origen China.
Nombre de la marca VIC-TECH
Certificación RoHS
Número de modelo N20-1024GB
Cantidad de orden mínima 1 unidad
Precio $7~$15/Unit
Detalles de empaquetado El producto se embala con algodón de la perla, y el exterior está en un cartón.
Tiempo de entrega 10~30 días después de recibir el pago de la muestra
Condiciones de pago MoneyGram, Western Union, tarjeta de crédito, T/T, L/C
Capacidad de la fuente 100000 unidades/año

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tipo de motor Motor N20 con caja de cambios Conducción de voltaje 5V DC
Velocidad sin carga El número de velocidad de rodaje Dirección de ejecución CW/CCW
Cantidad mínima de pedido 1 unidad
Alta luz

1024 Motor de la caja de cambios con cepillado de corriente continua

,

Motor con cepillado de N20 de corriente continua personalizado

,

Motor de engranajes de corriente continua pequeño de 15000 rpm
Deja un mensaje
Descripción de producto

N20 DC motor cepillado con caja de cambios 1024, el eje de salida se puede personalizar

Descripción

Este es un motor N20 DC con una caja de cambios 1024.
El motor N20 DC también es un motor de CC cepillado con una velocidad sin carga de aproximadamente 15,000 RPM para un solo motor.
Cuando el motor está conectado a una caja de cambios, corre más lento y con más par.
El eje de salida de este motor es un eje en D y el cliente también puede elegir un eje roscado, si es necesario.
Las cajas de engranajes están disponibles en las siguientes proporciones: 10:1,30:1,50:1,100:1,150:1,300:1,323:1,483:1,500:1,668:1,945:1,1000:1, el cliente puede elegir la relación de transmisión según sus necesidades.
Cuando el coeficiente de transmisión sea inferior a 600:1, la altura de la caja de cambios se puede ajustar a 6 mm (versión corta).
La salida puede ser un eje en D con un diámetro de 3 mm * D2.5 mm, o un tornillo de conducción M3 u otro tipo de eje personalizado.

Parámetros

Número de modelo. N20-1024GB
Válvula de accionamiento 5 V de corriente continua
Resistencia 25Ω
Inductividad 4 mH
Velocidad sin carga 9 000 rpm
Ratio de reducción 298:1
Velocidad de salida sin carga Las demás partidas
Corriente sin carga El valor de las emisiones de CO2
Torque de salida 800 g.cm.
Dirección de ejecución CW/CCW

Dibujo de diseño

图片 1

Sobre los motores de corriente continua.

图片 2

Los motores con cepillo de corriente continua son los motores más utilizados en el mercado.
Los motores de CC tienen cepillos en el interior, polos positivos y negativos (+ y -).
La velocidad del motor de CC se puede controlar con diferentes relaciones de marcha o con PWM (modulación de ancho de pulso)
Mediante un impulso de par desde la caja de cambios, el motor de CC puede lograr pares más altos que el par original del motor.
También puede instalarse en las siguientes posiciones según los requisitos del cliente:
Motor de corriente continua de la serie 1024GB + N20

Curva de rendimiento del motor N20 (12V 16000 en versión de velocidad sin carga)

图片 3

N20 trabaja sobre los siguientes principios:

图片 4

Parámetros de la caja de cambios

Proporción de engranajes 10:1 16:1 20:1 30:1 35:1 39:1 50:1 66:1
Proporción exacta 9.952 15.955 20.622 29.806 35.337 38.889 49.778 66.311
Muñecos de dientes 14 20 18 14 18 18 15 18
Niveles de engranajes 2 4 4 3 4 4 4 4
Eficiencia El 80% El 64% El 64% El 71% El 64% El 64% El 64% El 64%
Proporción de engranajes 87:1 102:1 153:1 169:1 210:1 243:1 297:1 350:1
Proporción exacta 87.303 101.821 153.125 169.383 209.402 243.158 297.071 347.972
Muñecos de dientes 15 14 16 15 19 15 15 14
Niveles de engranajes 4 4 5 5 5 5 5 5
Eficiencia El 64% El 64% El 58% El 58% El 58% El 58% El 58% El 58%

Aplicación

Dispositivos médicos, campo de la robótica, hogar inteligente, conducción de automóviles, aeronaves, electrónica de consumo, automatización industrial, instrumentos ópticos y campo de equipos, etc.

Ventajas de los motores con cepillado de corriente continua

1. más barato (en comparación con los motores paso a paso)
2. Tamaño más pequeño
3Conexión directa, fácil de usar
4Amplia gama de usos
5Velocidad de rotación rápida
6. Mayor eficiencia (en comparación con los motores paso a paso)

Servicio de personalización

Fuera de la longitud del eje (la cola puede estar fuera del codificador correspondiente al eje),
El voltaje,
La velocidad de rotación,
Modo de salida
Y conectores y demás.

Tiempo de entrega e información sobre el embalaje

Tiempo de entrega de las muestras:
Motores estándar en stock: en el plazo de 3 días
Motores estándar no disponibles en stock: en un plazo de 15 días
Productos personalizados: Aproximadamente 25 ~ 30 días (basado en la complejidad de la personalización)
Tiempo de entrega para construir un nuevo molde: generalmente unos 45 días
Tiempo de entrega para la producción en masa: basado en la cantidad del pedido

Embalaje:
Las muestras se envasan en esponja de espuma con una caja de papel, enviadas por expreso
Producción en masa, los motores están envasados en cajas de cartón ondulado con película transparente en el exterior. (envío aéreo)
En caso de envío por mar, el producto se empacará en palets


Método de envío

Para muestras y envío aéreo, usamos Fedex/TNT/UPS/DHL.(de 5 a 12 días para el servicio expreso)
Para el envío marítimo, usamos nuestro agente de envío, y el barco desde el puerto de Shanghai.(45 a 70 días para el transporte marítimo)

Preguntas frecuentes

1- ¿Es usted un fabricante?
Sí, somos una fábrica, y producimos principalmente motores paso a paso.

2¿Dónde está su fábrica?
Nuestra fábrica se encuentra en Changzhou, Jiangsu. Sí, usted es muy bienvenido a visitarnos.

3¿Puede proporcionar muestras gratis?
No, no ofrecemos muestras gratis, los clientes no tratan las muestras gratis con justicia.

4¿Quién paga el envío? ¿Puedo usar mi cuenta de envío?
Los clientes pagan el costo del envío. Nosotros le citaremos el costo del envío.
Si cree que tiene un método de envío más barato / más conveniente, podemos usar su cuenta de envío.

5¿Cuál es su MOQ? ¿Puedo pedir un motor?
No tenemos MOQ, y sólo puedes pedir una muestra.
Pero le recomendamos que pida un poco más, por si el motor se daña durante las pruebas, y puede tener una copia de seguridad.

6Estamos desarrollando un nuevo proyecto, ¿podemos firmar un contrato de confidencialidad?
Tenemos más de 20 años de experiencia en la industria del motor paso a paso.
Hemos desarrollado muchos proyectos, podemos proporcionar un conjunto completo de personalización desde el dibujo del diseño hasta la producción.
Estamos seguros de que podemos darle algunos consejos / sugerencias para su proyecto de motor paso a paso.
Si le preocupan los asuntos confidenciales, sí, podemos firmar un contrato de confidencialidad.

7¿Vende conductores o los produce?
Sí, vendemos controladores, sólo son adecuados para pruebas de muestras temporales, no para producción en masa.
No producimos controladores, sólo producimos motores paso a paso.
