Motor paso a paso con tornillo deslizante de 10 mm 3.3V DC PM Micro motor paso a paso lineal para lente de cámara

Motor paso a paso de micro deslizador de 10 mm 3.3V DC pm motor paso a paso de cámara Lente motor paso a paso lineal:

10 mm de diámetro de micro deslizador longitud de tornillo de 40 mm de micro deslizador motor paso deslizador de cobre con motor de paso lineal bracket

VSM10152 es un motor de micro paso de precisión, el eje de salida con un ancho de 0,4 mm del tornillo, a través del tornillo y la varilla del tornillo que soporta el giro del tornillo en un empuje.
El ángulo de paso básico del motor es de 18 grados, el motor ejecuta 20 pasos cada semana, por lo que la resolución del desplazamiento puede alcanzar 0.02 mm, para lograr el propósito del control de precisión.
Aspectos del actuador utilizando la forma de conducción de la subdivisión para reunirse.

Debido a su pequeño tamaño, alta precisión, fácil de controlar y otras características excelentes, por lo que este motor micro paso a paso se utiliza ampliamente en la cámara, instrumentos ópticos, lentes,Dispositivos médicos de precisión, cerraduras automáticas de puertas y otros campos.
La parte de entrada del motor del FPC, pero puede según la demanda del cliente se puede cambiar a una aguja de línea de conexión, PCB y otras formas.
El soporte de montaje se puede cambiar según la solicitud del cliente.

Este es un tipo de motor paso a paso equipado con un soporte, un tornillo de plomo y un deslizador de movimiento relativo.

Debido a que el eje de salida del motor es un tornillo, durante la rotación del tornillo, el tornillo impulsa el deslizador para moverse hacia adelante y hacia atrás.Las acciones tales como avanzar y retroceder se pueden proporcionar convenientemente.Además, el motor paso a paso puede controlar con precisión la velocidad de rotación, el número de rotaciones, etc., que también determina la velocidad de movimiento del deslizador,y la posición del movimiento es precisa y controlableY la precisión de la posición puede ser controlada hasta dentro de 0.05 mm.

Debido a las características anteriores, dichos motores se utilizan ampliamente en equipos de belleza, equipos médicos, máquinas expendedoras automáticas, inspección rápida y otros campos.

Principales aplicaciones

1) elmáquinas expendedoras

2) Instrumentos ópticos

3) Dispositivos médicos de precisión

4)equipo de belleza

Otras aplicaciones de control preciso

Motor paso a paso de 10 mm M2 con tornillo de plomoEspecificaciones:

Dibujo de un motor paso a paso de 10 mm de plástico deslizante con carrera de 40 mm:

Tipo de conexión del cable:

Método de entrada del motor con tipo de pin

, FPC, PCB, alambre de plomo, etc. Estos pueden ser personalizados de acuerdo con las necesidades del cliente.

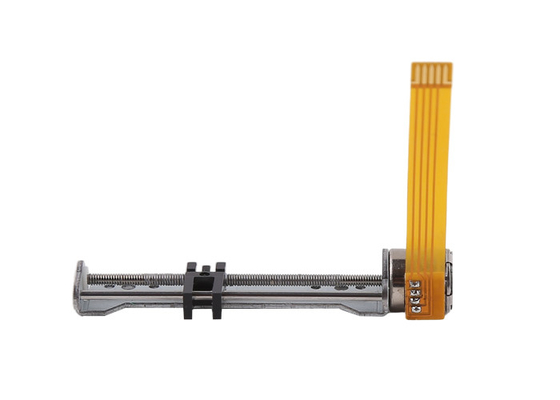

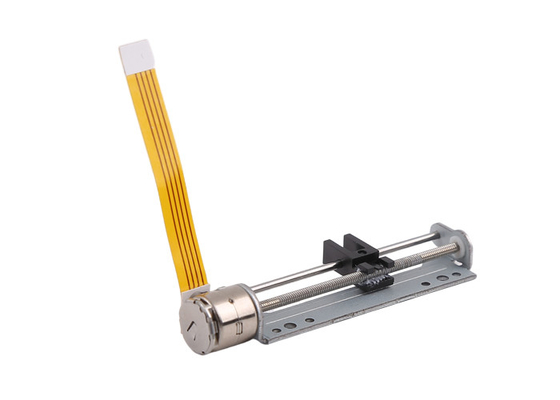

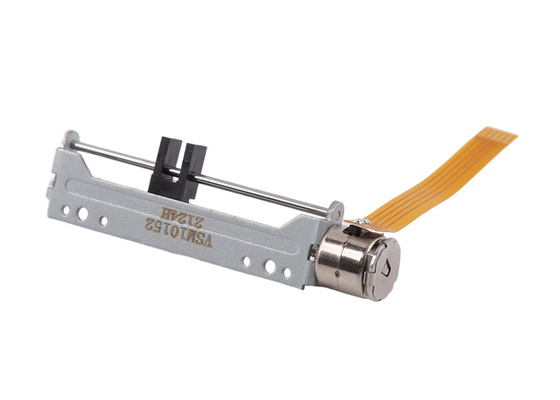

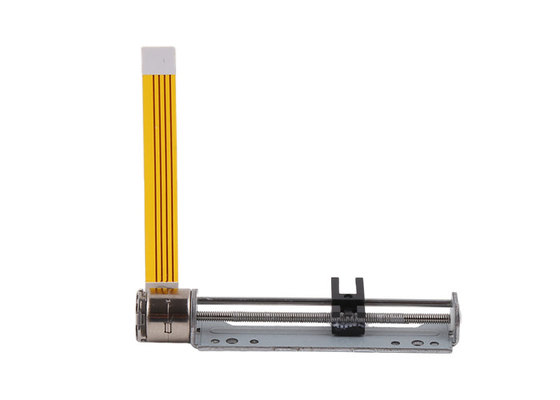

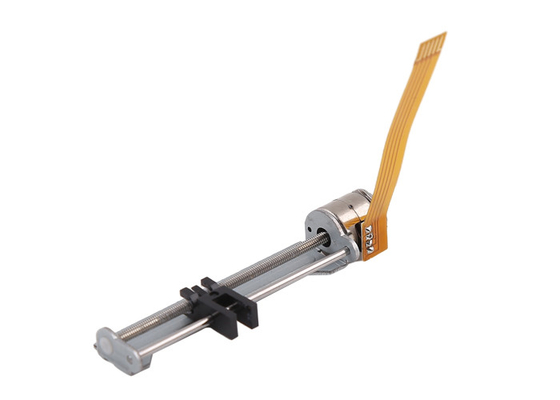

Display del producto para el motor paso a paso deslizante de plástico de 10 mm:

Los clientes pueden personalizar el contenido:

1En cuanto al diámetro exterior del producto, se pueden seleccionar diferentes tamaños como 6 8 10 15 20 25 mm de acuerdo con el entorno de uso del cliente, la resistencia del espacio, etc.

2La posición de salida del motor se puede seleccionar libremente dentro de un rango de 360 grados, para satisfacer los requisitos de instalación en el mejor estado.Los PCB, FPC pin desnudo.

2De acuerdo con los requisitos de los clientes, la carrera efectiva del motor se puede personalizar dentro de un cierto rango, teniendo en cuenta principalmente el diámetro y la longitud del tornillo.

Por lo general, la longitud máxima del tornillo M2 puede ser de 50 mm, el tornillo M3 puede ser de 100 mm, y el tornillo M4 puede ser de 100 mm.El uso de un tornillo de plomo con un diámetro demasiado grande para un motor pequeño consume mucha energía, por lo que debe tenerse en cuenta a fondo la elección de un motor.

4El material del deslizador está generalmente hecho de plástico, que es fácil de formar y económico.

Cuando el cliente tiene un entorno de uso y requisitos especiales, el deslizador también puede estar hecho de piezas metálicas.

Por supuesto, el costo será relativamente alto, que se determina de acuerdo con los requisitos del cliente para la forma y el tamaño del control deslizante.
