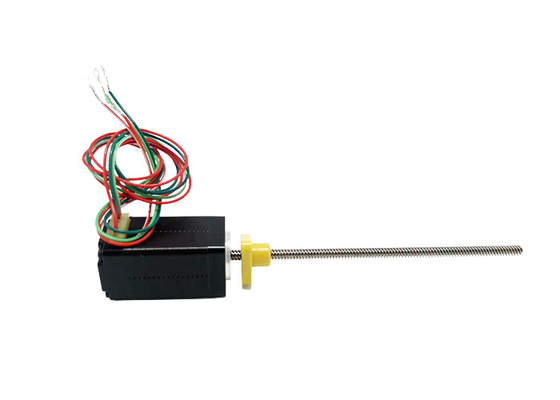

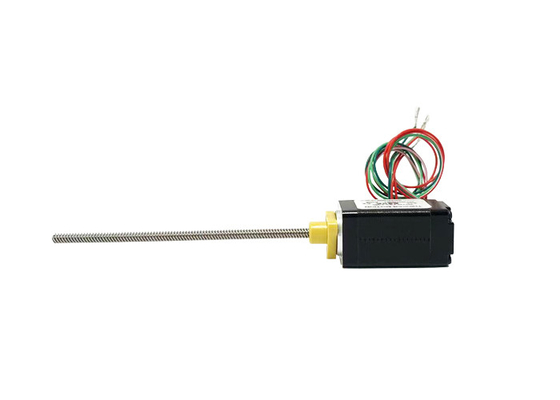

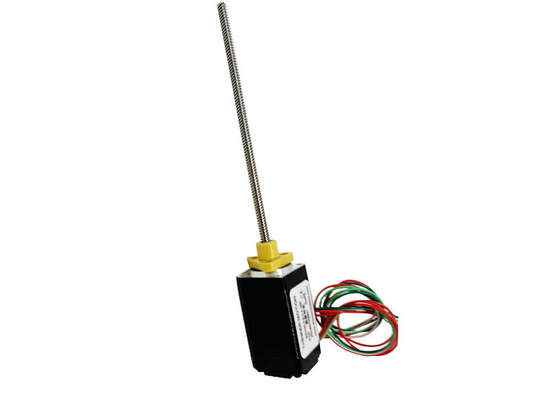

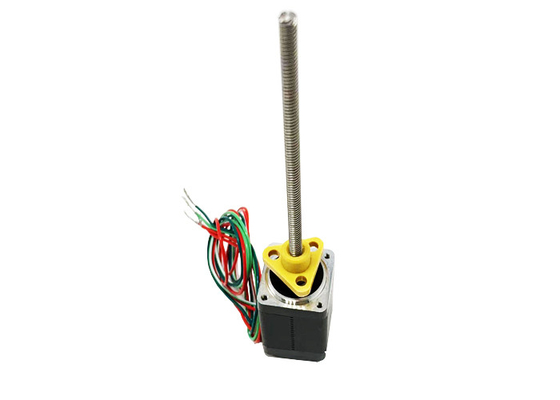

Motor paso a paso lineal híbrido de tornillo de plomo de 20mm 2,5 V 2 fases para equipos médicos

  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
Place of Origin China
Nombre de la marca VIC-TECH
Certificación RoHS
Model Number VSM20HS30-C2-0254-100-01
Minimum Order Quantity 1Unit
Precio $32.8~$45.7/Unit
Packaging Details Standard export package, or can be customized
Delivery Time 15-30 work days
Payment Terms Western Union, T/T, L/C, MoneyGram
Supply Ability 1000000 Units/year

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Motor size 20mm Voltage/Phase 2.5 / 6.3V
Current/Phase 0.5A Resistance/Phase 5.1 / 12.5Ω
Inductance/Phase 1.5 / 4.5mH Number of lead wires 4
Rotor inertia 2 g·cm² city Changzhou
Resaltar

2Motor paso a paso híbrido lineal de 5 V

,

Motor paso a paso híbrido lineal de 20 mm

,

Motor de paso lineal híbrido de 2 fases
Deja un mensaje
Descripción de producto

Motor paso a paso lineal híbrido de tornillo de plomo de 20mm 2,5 V 2 fases para equipos médicos

Motor paso a paso híbrido Nema 8 (20 mm), bipolar, 4 conductores, bajo nivel de ruido, larga vida, alto rendimiento, certificado CE y RoHS.





VSM20HS30-C2-0254-100-01 Motores estándar de accionamiento externo Vista externa:

Motor paso a paso lineal híbrido de tornillo de plomo de 20mm 2,5 V 2 fases para equipos médicos 0

Motor paso a paso lineal híbrido de tornillo de plomo de 20mm 2,5 V 2 fases para equipos médicos 1





Descripciones:





nombre del producto

 Motores paso a paso híbridos accionados externamente de 20 mm

Modelo

 VSM20HS30-C2-0254-100-01

Tipo

 motores paso a paso hibridos

Ángulo de paso

 1,8°

Voltaje (V)

 2.5 / 6.3

Corriente (A)

 0.5

Resistencia (ohmios)

 5.1 / 12.5

Inductancia (mH)

1.5 / 4.5
Alambres de plomo 4

Par de retención (Nm)

0,02 / 0,04

Longitud del motor (mm)

30 / 42
Temperatura ambiente -20℃ ~ +50℃
Aumento de la temperatura 80K máx.
Resistencia dieléctrica 1 mA máx.@ 500V, 1KHz, 1Seg.
Resistencia de aislamiento 100MΩ mín.@500Vcc



Certificaciones:



Motor paso a paso lineal híbrido de tornillo de plomo de 20mm 2,5 V 2 fases para equipos médicos 2

Parámetros eléctricos:



Tamaño del motor

Voltaje/

Fase

(V)

Actual/

Fase

(A)

Resistencia/

Fase

(Ω)

Inductancia/

Fase

(mH)

Número de

Alambres de plomo

Inercia del rotor

(g.cm2)

Par de retención

(Nuevo Méjico)

Longitud del motor L

(mm)
20 2.5 0.5 5.1 1.5 4 2 0.02 30
20 6.3 0.5 12.5 4.5 4 3 0.04 42



Parámetros técnicos generales:



Juego radial 0,02 mm máx. (450 g de carga) Resistencia de aislamiento 100 MΩ a 500 VCC
juego axial 0,08 mm máx. (450 g de carga) Resistencia dieléctrica 500VAC, 1mA, 1s@1KHZ
Carga radial máxima 15N (20 mm desde la superficie de la brida) Clase de aislamiento Clase B (80K)
Carga axial máxima 5N Temperatura ambiente -20℃ ~ +50℃



Especificaciones del tornillo:

Diámetro del tornillo de avance (mm) Plomo (mm) Paso (mm) Apague la fuerza de autobloqueo (N)
3.5 0.6096 0.003048 80
3.5 1 0.005 40
3.5 2 0.01 10
3.5 4 0.02 1
3.5 8 0.04 0

Curva par-frecuencia:

Motor paso a paso lineal híbrido de tornillo de plomo de 20mm 2,5 V 2 fases para equipos médicos 3

Motor paso a paso lineal híbrido de tornillo de plomo de 20mm 2,5 V 2 fases para equipos médicos 4

Condición de prueba:

Accionamiento de chopper, medio micropaso, voltaje de accionamiento de 24 V



Areas de aplicación:

Dispositivos médicos:Los motores paso a paso híbridos de 20 mm de accionamiento externo se utilizan ampliamente en el campo de los dispositivos médicos, como jeringas médicas, bombas de infusión, máquinas respiratorias, etc.Sus características de alta precisión y bajo nivel de ruido pueden garantizar la seguridad y estabilidad de los equipos médicos.



Instrumentos de laboratorio:Los motores paso a paso híbridos de salida de 20 mm también se usan comúnmente en instrumentos de laboratorio, como analizadores automáticos, cromatógrafos de líquidos, cromatógrafos de gases, etc.Su alta precisión y capacidad de control pueden garantizar la exactitud y estabilidad de los resultados experimentales.



Instrumentos ópticos visuales:En el campo de los instrumentos ópticos visuales, los motores paso a paso híbridos de salida de 20 mm se usan comúnmente en lentes de enfoque automático, cámaras de video, telescopios y otros equipos para lograr funciones de enfoque y seguimiento de alta precisión.



Semiconductor:Los motores paso a paso híbridos de accionamiento externo de 20 mm también se utilizan ampliamente en equipos de semiconductores, como equipos de fabricación de semiconductores, cortadores de obleas, equipos de embalaje de semiconductores, etc.Su alta precisión y capacidad de control pueden garantizar la exactitud y la estabilidad del proceso de fabricación de semiconductores.



Comunicación:En el campo de la comunicación, los motores paso a paso híbridos accionados externamente de 20 mm se usan comúnmente en equipos de comunicación, como equipos de comunicación de fibra óptica, equipos de comunicación satelital.Sus características de alta precisión y bajo nivel de ruido pueden garantizar la calidad de transmisión y la estabilidad de los equipos de comunicación.



Energia nueva:En el campo de las nuevas energías, los motores paso a paso híbridos de salida de 20 mm se usan comúnmente en equipos solares fotovoltaicos, como seguidores solares, colectores solares, etc. Su alta precisión y control pueden garantizar la calidad de transmisión y la estabilidad de los equipos de comunicación.Su alta precisión y capacidad de control pueden garantizar la eficiencia y la estabilidad de los equipos solares.



Requisitos de selección de motores:

►Dirección de movimiento/montaje

►Requisitos de carga

►Requisitos de carrera

►Requisitos de mecanizado final

►Requisitos de precisión

►Requisitos de retroalimentación del codificador

►Requisitos de ajuste manual

►Requisitos Ambientales



Taller de producción:

Motor paso a paso lineal híbrido de tornillo de plomo de 20mm 2,5 V 2 fases para equipos médicos 5

Motor paso a paso lineal híbrido de tornillo de plomo de 20mm 2,5 V 2 fases para equipos médicos 6

Motor paso a paso lineal híbrido de tornillo de plomo de 20mm 2,5 V 2 fases para equipos médicos 7
