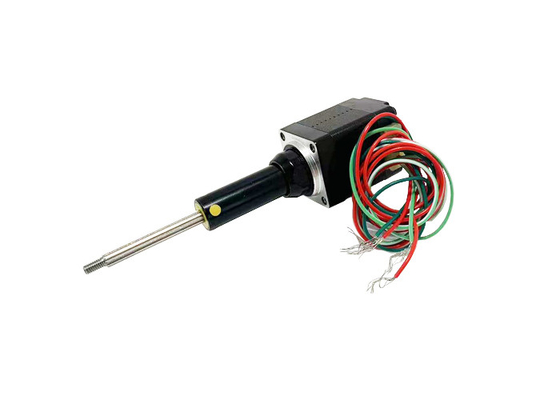

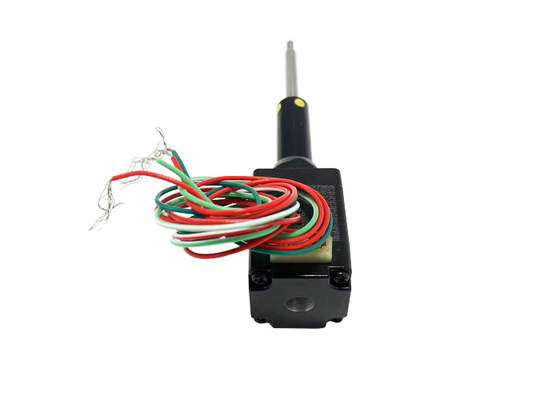

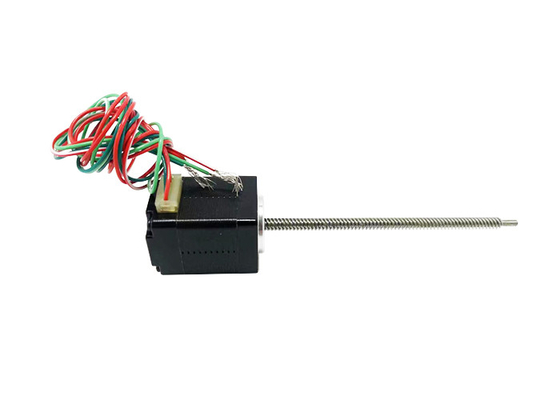

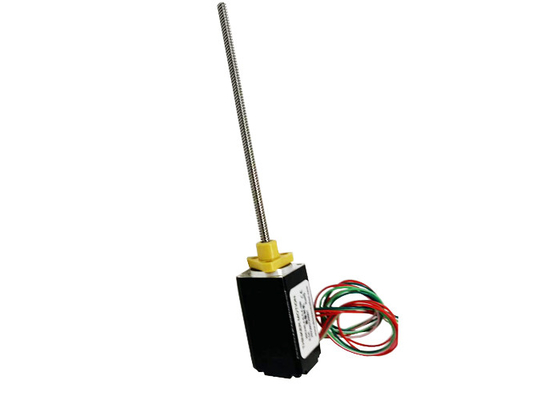

Motor de pasos híbrido de la nema 8 (20m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento

  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
Lugar de origen China
Nombre de la marca VIC-TECH
Certificación RoHS
Número de modelo VSM20HSM
Cantidad de orden mínima 1Unit
Precio $33~$78/Unit
Detalles de empaquetado El paquete estándar de la exportación, o puede ser modificado para requisitos particulares
Tiempo de entrega 15-30 días del trabajo
Condiciones de pago Western Union, T/T, L/C, MoneyGram
Capacidad de la fuente 1000000 unidades/año

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tamaño del motor 20m m Voltaje/fase 2.5 / 6.3V
Actual/fase 0.5A Resistencia/fase 5.1 / 12.5Ω
Inductancia/fase 1.5 / 4.5mH Número de alambres de ventaja 4
Inercia del rotor 2 g·² del cm Ciudad Changzhou
Deja un mensaje
Descripción de producto

Motor paso a paso híbrido Nema 8 (20 mm), bipolar, de 4 conductos, tornillo de plomo ACME, bajo ruido, larga vida útil, alto rendimiento

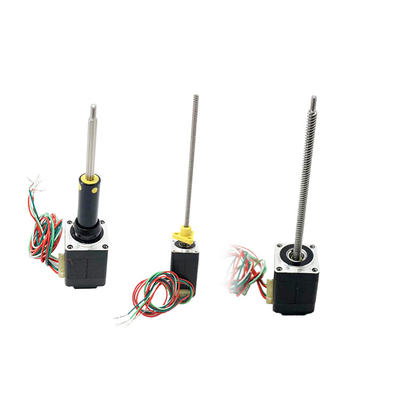

Este motor paso a paso híbrido de 20 mm está disponible en tres tipos: accionado externamente, de eje transversal y de eje fijo.

Motor de pasos híbrido de la nema 8 (20m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento 0

Dibujo del contorno externo del motor estándar VSM20HSM:



Motor de pasos híbrido de la nema 8 (20m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento 1





Descripción:





Nombre del producto

 Motor híbrido paso a paso con accionamiento externo de 20 mm

Modelo

 VSM20HSM

El tipo

 motores híbridos paso a paso

Ángulo de paso

 1.8°

Ventilación (V)

 2.5 / 6.3

Corriente (A)

 0.5

Resistencia (Ohms)

 5.1 / 12.5

Inductancia (mH)

1.5 / 4.5
Cables de plomo 4

Torque de retención (N.m)

0.02 y 0.04

Duración del motor (mm)

30 / 42
Temperatura ambiente -20 °C ~ +50 °C
Aumento de la temperatura 80K al máximo.
Resistencia dieléctrica 1mA Max. @ 500V, 1KHz, 1 segundo
Resistencia al aislamiento Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.



Las certificaciones:



Motor de pasos híbrido de la nema 8 (20m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento 2

Parámetros eléctricos:



Tamaño del motor

Voltado/

Fase

(V)

Actualidad/

Fase

(A)

Resistencia

Fase

(Ω)

Inductancia

Fase

(mH)

Número de

Cables de plomo

Inercia del rotor

(g.cm)2)

Torque de retención

(N.m)

Duración del motor L

(mm)
20 2.5 0.5 5.1 1.5 4 2 0.02 30
20 6.3 0.5 12.5 4.5 4 3 0.04 42



Parámetros técnicos generales:



Aclaración radial 0.02 mm máximo (450 g de carga) Resistencia al aislamiento Se aplicarán las siguientes medidas:
Aclaración axial 0.08 mm máximo (450 g de carga) Resistencia dieléctrica El valor de las emisiones de CO2 emitidas por los motores de combustión renovable será el valor de las emisiones de CO2 emitidas por los motores de combustión renovable.
Carga radial máxima 15N (20 mm desde la superficie de la brida) Clase de aislamiento Clase B (80K)
Carga axial máxima 5N Temperatura ambiente -20 °C ~ +50 °C



Especificaciones de los tornillos:

Diámetro del tornillo de plomo ((mm) Plomo (mm) Paso (mm) Fuerza de bloqueo automático (N)
3.5 0.6096 0.003048 80
3.5 1 0.005 40
3.5 2 0.01 10
3.5 4 0.02 1
3.5 8 0.04 0

Curva de par y frecuencia:

Motor de pasos híbrido de la nema 8 (20m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento 3

Motor de pasos híbrido de la nema 8 (20m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento 4

Condición de ensayo:

Tracción por helicóptero, medio micro-pasos, tensión de accionamiento 24V



Áreas de aplicación:



Impresión 3D:Los motores paso a paso híbridos de 20 mm se pueden usar para controlar el movimiento en impresoras 3D para impulsar el sistema de cabeza de impresión, etapa y movimiento axial.



Equipo de automatización: Estos motores paso a paso se utilizan comúnmente en equipos de automatización, como máquinas de embalaje automáticas, líneas de ensamblaje automáticas, brazos robóticos de manipulación automática, etc.para controlar la posición y la velocidad precisas.



Robótica:En el campo de la robótica, se utilizan motores paso a paso híbridos de 20 mm para controlar los movimientos articulares de los robots para un control preciso de la actitud y la posición.



Máquinas herramientas CNC:Estos motores paso a paso también se utilizan en máquinas herramientas CNC para impulsar movimientos precisos de herramientas o mesas para un mecanizado de alta precisión.



Equipo médico:En el equipo médico, los motores paso a paso híbridos de 20 mm se pueden usar para controlar con precisión el movimiento de componentes en equipos médicos, como robots quirúrgicos y sistemas de administración de medicamentos.



Equipo para automóviles:En la industria automotriz, estos motores paso a paso se pueden utilizar para controlar la posición y el movimiento de los componentes automotrices, tales como sistemas de elevación y bajada de ventanas, sistemas de ajuste de asientos,y así sucesivamente..



Hogar inteligente:En el campo del hogar inteligente, los motores paso a paso híbridos de 20 mm se pueden utilizar para controlar la apertura y cierre de cortinas, cámaras giratorias en sistemas de seguridad domésticos, etc.



Estos son solo algunos de los campos de aplicación comunes de los motores paso a paso híbridos de 20 mm, de hecho, los motores paso a paso tienen una amplia gama de aplicaciones en varias industrias y campos.Los escenarios de uso específicos también dependen de sus especificaciones particulares., requisitos de funcionamiento y control.



Ventajas:



Precisión y capacidad de posicionamiento:Los motores híbridos paso a paso ofrecen una alta precisión y capacidad de posicionamiento para movimientos de paso finos, a menudo con ángulos de paso bajos como 1,8 grados o 0,9 grados,lo que resulta en un control de posición más preciso.



Torque y velocidad elevadas:Los motores paso a paso híbridos están diseñados estructuralmente para proporcionar un alto par de salida y, con el conductor y el controlador adecuados, una alta velocidad.Esto los hace adecuados para aplicaciones que requieren tanto un torque alto como un movimiento de alta velocidad.



Control y programabilidad:Los motores híbridos paso a paso son un sistema de control de circuito abierto con buena controlabilidad.Resultando en secuencias de movimiento altamente programables y controlables.



Conducción y control sencillos:Los motores híbridos paso a paso tienen circuitos de accionamiento y control relativamente simples en comparación con otros tipos de motores.En la actualidad, el sistema de control de velocidad de los motores de alta velocidad es el más avanzado de la industria.Esto simplifica el diseño y la instalación del sistema y reduce los costes.



Alta fiabilidad y estabilidad:Los motores híbridos paso a paso ofrecen una alta fiabilidad y estabilidad debido a su construcción simple, pequeño número de partes móviles y diseño sin cepillos.tener una larga vida útil, y proporcionan un rendimiento estable con un uso y un funcionamiento adecuados.



Eficiencia energética y bajo ruido:Los motores híbridos paso a paso son eficientes energéticamente, proporcionando un par de salida alto a una potencia relativamente baja.dandoles una ventaja en aplicaciones sensibles al ruido.



Requisitos de selección del motor:

¢Movimiento/dirección de montaje

Requisitos de carga

¢Requisitos para el accidente cerebrovascular

Requisitos para el mecanizado final

Requisitos de precisión

Los requisitos de retroalimentación del codificador

“Requisitos de ajuste manual

¢Requisitos medioambientales
