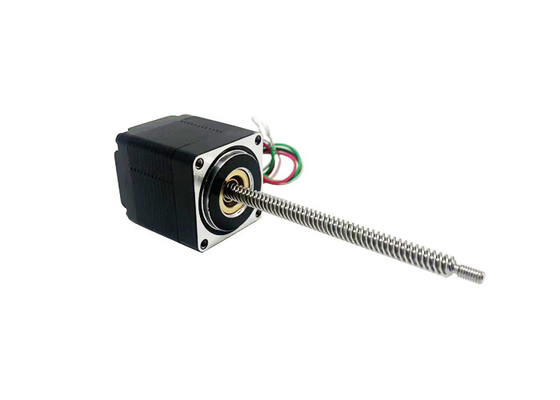

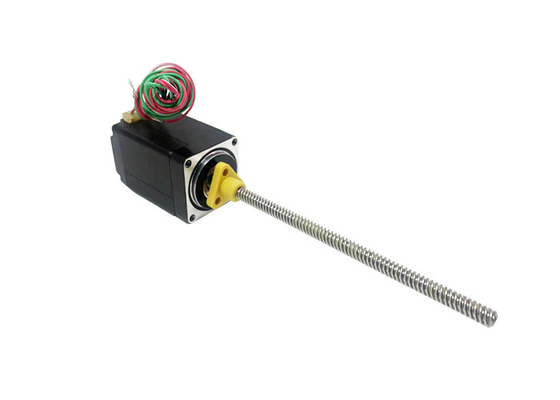

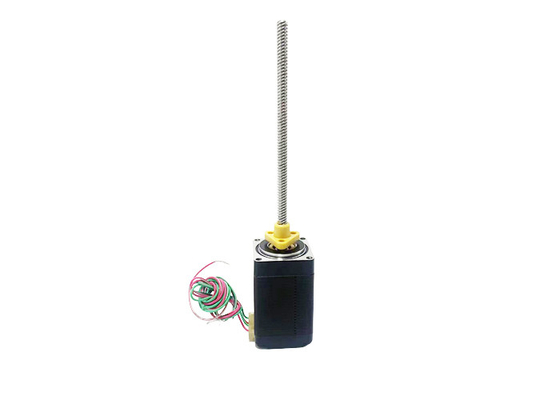

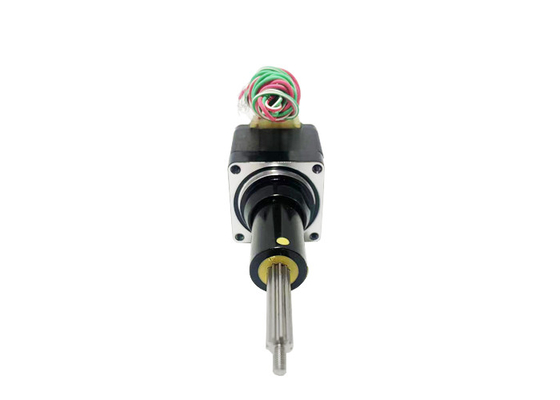

Motor de pasos híbrido de la nema 11 (28m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento.

  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
Lugar de origen China
Nombre de la marca VIC-TECH
Certificación RoHS
Número de modelo VSM28HSM
Cantidad de orden mínima 1Unit
Precio $31~$80/Unit
Detalles de empaquetado El paquete estándar de la exportación, o puede ser modificado para requisitos particulares
Tiempo de entrega 15-30 días del trabajo
Condiciones de pago Western Union, T/T, L/C, MoneyGram
Capacidad de la fuente 1000000 unidades/año

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tamaño del motor 28 mm Ángulo del paso 1.8°
Voltaje (v) 2.1 / 3,7 (a) actual 1
Resistencia (ohmios) 2.1 / 3,7 Inductancia (Mh) 1.5 / 2,3
Alambres de ventaja 4 Ciudad Changzhou
Resaltar

Motor paso a paso híbrido de bajo ruido

,

motor paso a paso híbrido de larga duración
Deja un mensaje
Descripción de producto

Motor paso a paso híbrido Nema 11 (28mm), bipolar, de 4 ruedas, tornillo de plomo ACME, bajo ruido, larga vida útil, alto rendimiento.

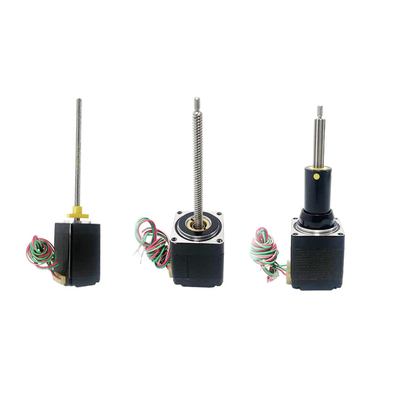

Este motor paso a paso híbrido de 28 mm está disponible en tres tipos: accionado externamente, de eje transversal y de eje fijo.

Empuje máximo de hasta 240 kg, bajo aumento de temperatura, baja vibración, bajo ruido, larga vida útil (hasta 5 millones de ciclos) y alta precisión de posicionamiento (hasta ±0,01 mm)



Motor de pasos híbrido de la nema 11 (28m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 0

Dibujo del contorno externo del motor estándar VSM28HSM:



Motor de pasos híbrido de la nema 11 (28m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 1

Las notas:

La longitud del tornillo de plomo se puede personalizar

El mecanizado personalizado es viable al final del tornillo de plomo





Descripción:



Nombre del producto

 Motor híbrido paso a paso de 28 mm

Modelo

 VSM28HSM

El tipo

 motores híbridos paso a paso

Ángulo de paso

 1.8°

Ventilación (V)

 2.1 / 3.7

Corriente (A)

 1

Resistencia (Ohms)

 2.1 / 3.7

Inductancia (mH)

1.5 /2.3
Cables de plomo 4

Duración del motor (mm)

35/45
Temperatura ambiente -20 °C ~ +50 °C
Aumento de la temperatura 80K al máximo.
Resistencia dieléctrica 1mA Max. @ 500V, 1KHz, 1 segundo
Resistencia al aislamiento Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.



Las certificaciones:



Motor de pasos híbrido de la nema 11 (28m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 2

Parámetros eléctricos:



Tamaño del motor

Voltado/

Fase

(V)

Actualidad/

Fase

(A)

Resistencia

Fase

(Ω)

Inductancia

Fase

(mH)

Número de

Cables de plomo

Inercia del rotor

(g.cm)2)

Peso del motor
(g) El

Duración del motor L

(mm)
28 2.1 1 2.1 1.5 4 9 120

34
28 3.7 1 3.7 2.3 4 13 180



45





Especificaciones de los tornillos de plomo y parámetros de funcionamiento:



Diámetro

(mm)

El plomo

(mm)

El paso

(mm)

Apagar la fuerza de bloqueo automático

(N)
4.76 0.635 0.003175 100
4.76 1.27 0.00635 40
4.76 2.54 0.0127 10
4.76 5.08 0.0254 1
4.76 10.16 0.0508 0



Nota: Para más especificaciones de los tornillos de plomo, póngase en contacto con nosotros.



Dibujo del contorno del motor cautivo estándar de los motores híbridos paso a paso de 28 mm:



Motor de pasos híbrido de la nema 11 (28m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 3

Las notas:

El mecanizado personalizado es viable al final del tornillo de plomo



Infarto S

(mm)

Dimensión A

(mm)

 Dimensión B (mm)
L = 34 L = 42
12.7 19.8 6.5 0
19.1 26.2 12.9 0
25.4 32.5 19.2 5.9
31.8 38.9 25.6 12.3
38.1 45.2 31.9 18.6
50.8 57.9 44.6 31.3
63.5 70.6 57.3 44


28 mm motor híbrido paso a paso estándar a través del motor fijo dibujo de contorno:



Motor de pasos híbrido de la nema 11 (28m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 4

Las notas:

La longitud del tornillo de plomo se puede personalizar

El mecanizado personalizado es viable al final del tornillo de plomo



Curva de velocidad y empuje:

28 de la serie 34 mm longitud del motor bipolar Chopper conducción

100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ4,76 mm)

Motor de pasos híbrido de la nema 11 (28m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 5



28 de la serie de 45 mm longitud del motor bipolar Chopper

100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ4,76 mm)

Motor de pasos híbrido de la nema 11 (28m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 6





El plomo (mm) Velocidad lineal (mm/s)
0.635 0.635 1.27 1.905 2.54 3.175 3.81 4.445 5.08 5.715 11.43
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43 22.86
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86 45.72
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72 91.44
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44 182.88



Condición de ensayo:

Helicóptero de conducción, sin rampa, medio micro-pasos, tensión de conducción 24V





Áreas de aplicación:



Robótica:Los motores paso a paso híbridos se utilizan ampliamente en robótica. Se pueden utilizar para conducir las articulaciones de los robots, proporcionando un control preciso de la posición y un alto par de salida.Las aplicaciones de la robótica incluyen robots industriales, robots de servicio, robots médicos, etc.



Equipo de automatización:Los motores paso a paso híbridos también se pueden usar en una variedad de equipos de automatización, como máquinas automáticas de embalaje, líneas de producción automatizadas, prensas de impresión, máquinas textiles y más.Proporcionan un control preciso de la posición, movimiento de alta velocidad y rendimiento fiable.



Impresoras 3D:Los motores paso a paso híbridos juegan un papel importante en las impresoras 3D. Se pueden utilizar para controlar la posición y la velocidad de la cabeza de impresión para la impresión de alta precisión.Los motores paso a paso híbridos en las impresoras 3D proporcionan un posicionamiento preciso y un movimiento suave para garantizar la calidad de impresión.



Dispositivos médicosLos motores paso a paso híbridos también se utilizan comúnmente en dispositivos médicos, por ejemplo, en equipos de imágenes médicas, robots quirúrgicos, jeringas, procesamiento automatizado de muestras y más.Los motores paso a paso híbridos proporcionan un control preciso de posición y movimiento en estos dispositivos para cumplir con los requisitos de alta precisión y fiabilidad de la industria médica.



Equipo para automóviles:Los motores híbridos paso a paso también se utilizan en una amplia gama de equipos automotrices.así como en varios sistemas de control dentro del vehículoLos motores paso a paso híbridos proporcionan un control de posición muy preciso y un rendimiento confiable en el equipo automotriz.



Ventajas:



Alta precisión:Los motores híbridos paso a paso permiten un control de posición muy preciso.Esto los hace muy adecuados para aplicaciones que requieren un control de movimiento fino.



Buen rendimiento a baja velocidad:Los motores híbridos paso a paso funcionan bien a bajas velocidades. Pueden proporcionar un alto par de salida, lo que facilita hacer frente a aplicaciones que requieren un par de arranque alto o funcionan a bajas velocidades.Esto los hace útiles en escenarios que requieren control preciso y cámara lenta.



Control de la unidad simple:Los motores híbridos paso a paso tienen un control de accionamiento relativamente simple, normalmente controlados en bucle abierto y no requieren sensores de retroalimentación, lo que reduce la complejidad y el costo del sistema.El control preciso de la posición y el control de la velocidad de los motores paso a paso se puede lograr con circuitos de accionamiento adecuados.



Alta confiabilidad:Los motores híbridos paso a paso ofrecen una alta fiabilidad y durabilidad.Por lo general, se fabrican con diseños magnéticos fuertes y materiales de alta calidad que mantienen un rendimiento estable durante largos períodos de funcionamiento y arranques repetidosEsto los hace adecuados para aplicaciones que requieren largos tiempos de funcionamiento y alta fiabilidad.



Respuesta rápida y rendimiento dinámico:Los motores híbridos paso a paso tienen un tiempo de respuesta rápido, lo que permite cambios de posición precisos en un corto período de tiempo.y puede hacer frente a cambios repentinos de cargaEsto los hace adecuados para aplicaciones que requieren una respuesta rápida y un alto rendimiento dinámico.



Requisitos de selección del motor:

¢Movimiento/dirección de montaje

Requisitos de carga

¢Requisitos para el accidente cerebrovascular

Requisitos para el mecanizado final

Requisitos de precisión

Los requisitos de retroalimentación del codificador

“Requisitos de ajuste manual

¢Requisitos medioambientales
