Motor de pasos híbrido de la nema 14 (35m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, ángulo del paso 1.8°, alto rendimiento.

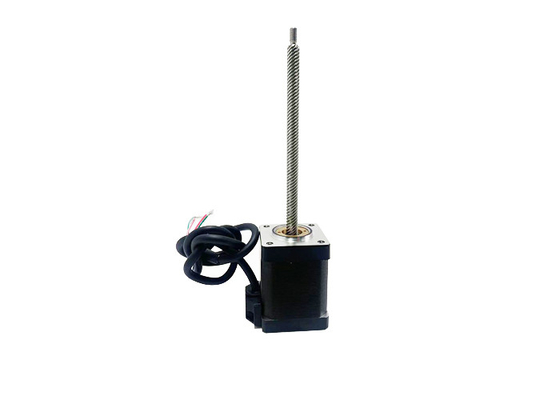

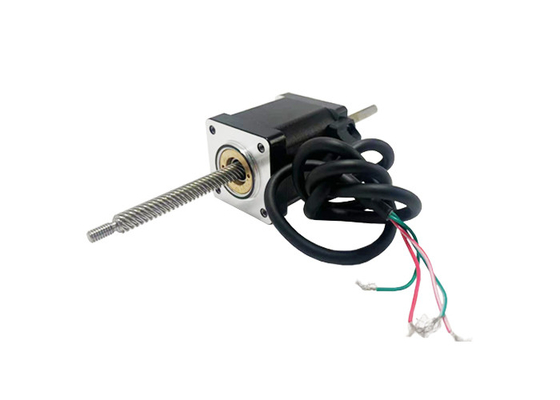

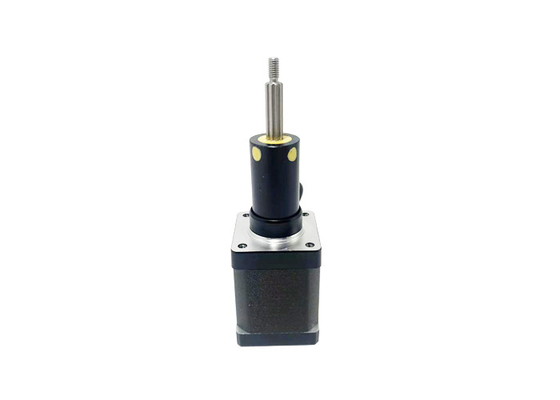

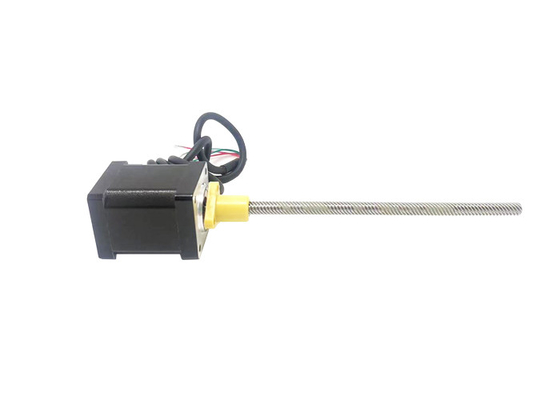

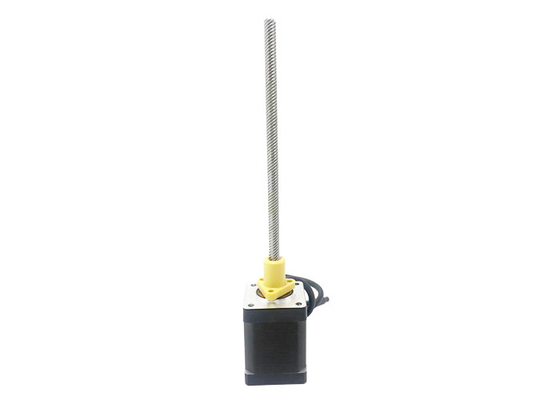

  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
Lugar de origen China
Nombre de la marca VIC-TECH
Certificación RoHS
Número de modelo VSM35HSM
Cantidad de orden mínima 1Unit
Precio $27~$69/Unit
Detalles de empaquetado El paquete estándar de la exportación, o puede ser modificado para requisitos particulares
Tiempo de entrega 15-30 días del trabajo
Condiciones de pago Western Union, T/T, L/C, MoneyGram
Capacidad de la fuente 1000000 unidades/año

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tamaño del motor 35 mm Ángulo de paso 1.8°
Ventilación (V) 1.4 / 2,9 Corriente (A) 1.5
Resistencia (Ohms) 0.95 / 1,9 Inductancia (Mh) 1.5 / 2,3
Cables de plomo 4 Ciudad En la ciudad de Changzhou
Deja un mensaje
Descripción de producto

Motor paso a paso híbrido Nema 14 (35 mm), bipolar, de 4 puntas, tornillo de plomo ACME,1.8° ángulo de paso, alto rendimiento.

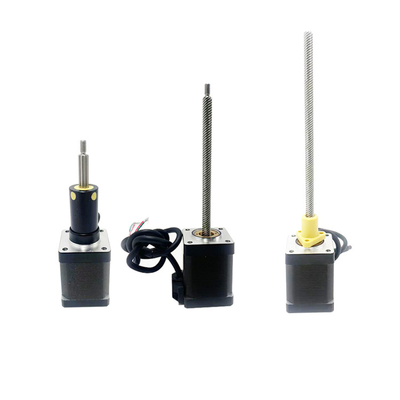

Este motor paso a paso híbrido de 35 mm está disponible en tres tipos: accionado externamente, de eje transversal y de eje fijo.





Motor de pasos híbrido de la nema 14 (35m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, ángulo del paso 1.8°, alto rendimiento. 0

Dibujo del contorno externo del motor estándar VSM35HSM:



Motor de pasos híbrido de la nema 14 (35m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, ángulo del paso 1.8°, alto rendimiento. 1

Las notas:

La longitud del tornillo de plomo se puede personalizar

El mecanizado personalizado es viable al final del tornillo de plomo





Descripción:



Nombre del producto

 Motor híbrido paso a paso de 35 mm

Modelo

 VSM35HSM

El tipo

 motores híbridos paso a paso

Ángulo de paso

 1.8°

Ventilación (V)

 1.4 / 2.9

Corriente (A)

 1.5

Resistencia (Ohms)

 0.95 / 1. ¿Qué quieres decir?9

Inductancia (mH)

1.5 /2.3
Cables de plomo 4

Duración del motor (mm)

35/45
Temperatura ambiente -20 °C ~ +50 °C
Aumento de la temperatura 80K al máximo.
Resistencia dieléctrica 1mA Max. @ 500V, 1KHz, 1 segundo
Resistencia al aislamiento Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.



Las certificaciones:



Motor de pasos híbrido de la nema 14 (35m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, ángulo del paso 1.8°, alto rendimiento. 2

Parámetros eléctricos:

Tamaño del motor

Válvulas

/Fase

(V)

En la actualidad

/Fase

(A)

Resistencia

/Fase

(Ω)

Inductividad

/Fase

(mH)

Número de

Cables de plomo

Inercia del rotor

(g.cm)2)

Peso del motor

(g) El

Duración del motor L

(mm)
35 1.4 1.5 0.95 1.4 4 20 190 34
35 2.9 1.5 1.9 3.2 4 30 230 47


Especificaciones de los tornillos de plomo y parámetros de funcionamiento:



Diámetro

(mm)

El plomo

(mm)

El paso

(mm)

Apagar la fuerza de bloqueo automático

(N)
6.35 1.27 0.00635 150
6.35 3.175 0.015875 40
6.35 6.35 0.03175 15
6.35 12.7 0.0635 3
6.35 25.4 0.127 0



Nota: Para más especificaciones de los tornillos de plomo, póngase en contacto con nosotros.



Dibujo del contorno del motor cautivo estándar de los motores híbridos paso a paso de 35 mm:

Motor de pasos híbrido de la nema 14 (35m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, ángulo del paso 1.8°, alto rendimiento. 3





Las notas:

El mecanizado personalizado es viable al final del tornillo de plomo



Infarto S

(mm)

Dimensión A

(mm)

 Dimensión B (mm)
L = 34 L = 47
12.7 20.6 8.4 0
19.1 27 14.8 0.8
25.4 33.3 21.1 7.1
31.8 39.7 27.5 13.5
38.1 46 33.8 19.8
50.8 58.7 46.5 32.5
63.5 71.4 59.2 45.2


El motor híbrido paso a paso de 35 mm estándares a través del motor fijo dibujo del contorno:



Motor de pasos híbrido de la nema 14 (35m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, ángulo del paso 1.8°, alto rendimiento. 4

Las notas:

La longitud del tornillo de plomo se puede personalizar

El mecanizado personalizado es viable al final del tornillo de plomo



Curva de velocidad y empuje:

35 serie 34mm longitud del motor bipolar Chopper de conducción
100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ6,35 mm)



Motor de pasos híbrido de la nema 14 (35m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, ángulo del paso 1.8°, alto rendimiento. 5



35 serie de 47 mm longitud del motor bipolar Chopper conducción
100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ6,35 mm)



Motor de pasos híbrido de la nema 14 (35m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, ángulo del paso 1.8°, alto rendimiento. 6





El plomo (mm) Velocidad lineal (mm/s)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
3.175 3.175 6.35 9.525 12.7 15.875 19.05 22.225 25.4 28.575
6.35 6.35 12.7 19.05 25.4 31.75 38.1 44.45 50.8 57.15
12.7 12.7 25.4 38.1 50.8 63.5 76.2 88.9 101.6 114.3
25.4 25.4 50.8 76.2 101.6 127 152.4 177.8 203.2 228.6



Condición de ensayo:

Helicóptero de conducción, sin rampa, medio micro-pasos, tensión de conducción 40V





Áreas de aplicación:



Automatización industrial



Trabajo de los robots



Máquinas y aparatos para la fabricación de textiles



Máquinas y aparatos para el embalaje



Automatización de laboratorios



Electrónica de consumo



Ventajas:



Alta exactitud



Buen rendimiento a baja velocidad



Control de la unidad sencillo



Confiabilidad y durabilidad



Respuesta rápida y rendimiento dinámico



Amplia gama de ámbitos de aplicación



Requisitos de selección del motor:

¢Movimiento/dirección de montaje

Requisitos de carga

¢Requisitos para el accidente cerebrovascular

Requisitos para el mecanizado final

Requisitos de precisión

Los requisitos de retroalimentación del codificador

“Requisitos de ajuste manual

¢Requisitos medioambientales
