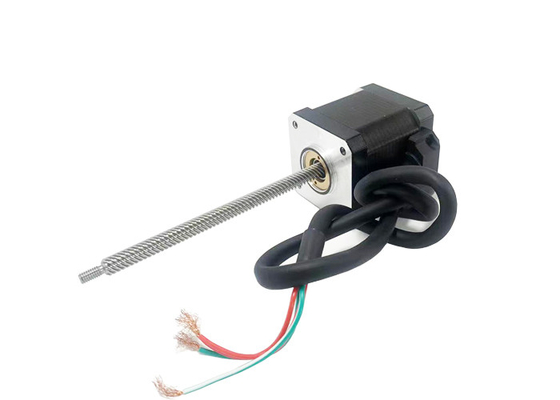

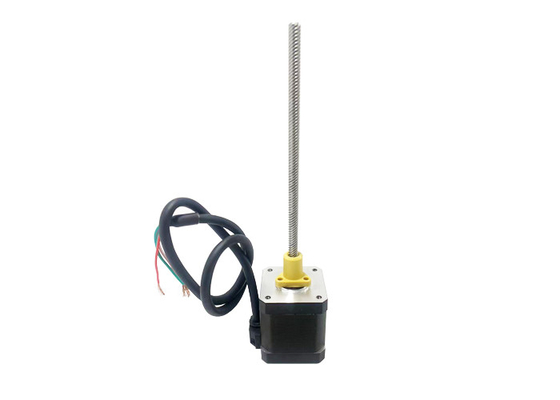

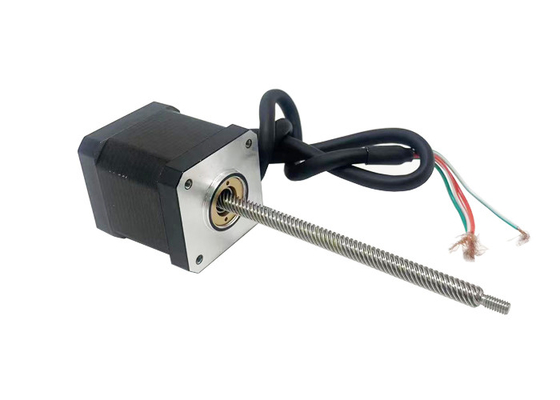

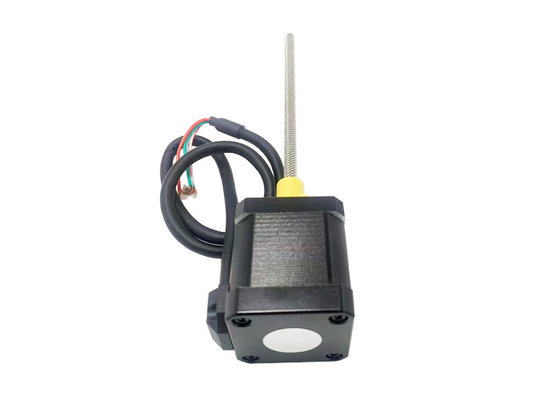

Motor de pasos híbrido de la nema 17 (42m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, ángulo 1.8°, larga vida, alto rendimiento del paso.
Lugar de origen | China |
---|---|
Nombre de la marca | VIC-TECH |
Certificación | RoHS |
Número de modelo | VSM42HSM |
Cantidad de orden mínima | 1Unit |
Precio | $24~$68/Unit |
Detalles de empaquetado | El paquete estándar de la exportación, o puede ser modificado para requisitos particulares |
Tiempo de entrega | 15-30 días del trabajo |
Condiciones de pago | Western Union, T/T, L/C, MoneyGram |
Capacidad de la fuente | 1000000 unidades/año |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xTamaño del motor | 42m m | Ángulo de paso | 1.8° |
---|---|---|---|
Ventilación (V) | 2.6 / 2 / 2.5 | Corriente (A) | 1.5/2.5 |
Resistencia (ohmios) | 1.8 / 0.8/1 | Inductancia (Mh) | 1.8/2.8/ 4,6 |
Cables de plomo | 4 | Ciudad | Changzhou |
Motor paso a paso híbrido Nema 17 (42 mm), bipolar, de 4 ruedas, tornillo de plomo ACME, ángulo de paso 1,8 °, larga vida, alto rendimiento.

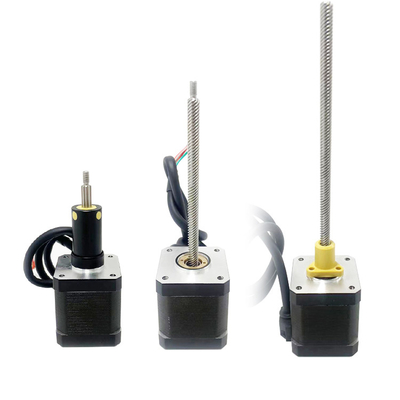

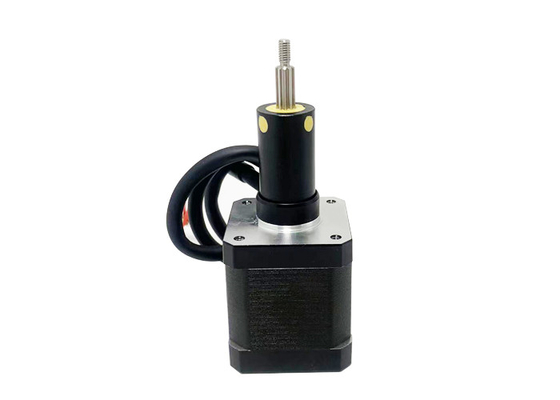

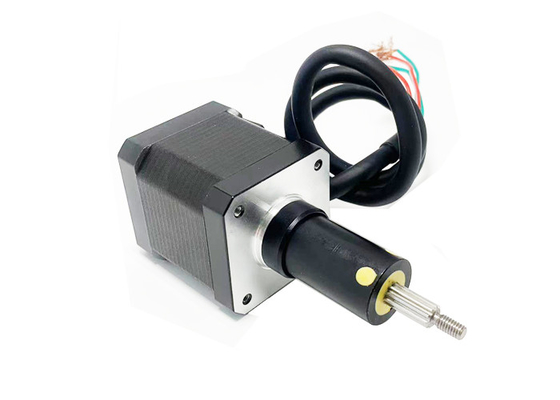

Este motor paso a paso híbrido de 42 mm está disponible en tres tipos: accionado externamente, a través del eje y a través del eje fijo.
Descripción:
Nombre del producto |
Motores híbridos paso a paso de 42 mm |
Modelo |
VSM42HSM |
El tipo |
motores híbridos paso a paso |
Ángulo de paso |
1.8° |
Ventilación (V) |
2/ 2.6/ 3.3 |
Corriente (A) |
1.5/2.5 |
Resistencia (Ohms) |
0.8 / 1.8 / 2.2 |
Inductancia (mH) |
1.8 / 2.8 / 4.6 |
Cables de plomo | 4 |
Duración del motor (mm) |
Las demás: |
Temperatura ambiente | -20 °C ~ +50 °C |
Aumento de la temperatura | 80K al máximo. |
Resistencia dieléctrica | 1mA Max. @ 500V, 1KHz, 1 segundo |
Resistencia al aislamiento | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
Las certificaciones:
Parámetros eléctricos:
Tamaño del motor |
Válvula de tensión /Fase (V) |
En la actualidad /Fase (A) |
Resistencia /Fase (Ω) |
Inductividad /Fase (mH) |
Número de Cables de plomo |
Inercia del rotor (g.cm)2) |
Peso del motor (g) El |
Duración del motor L (mm) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Especificaciones de los tornillos de plomo y parámetros de funcionamiento:
Diámetro (mm) |
El plomo (mm) |
El paso (mm) |
Apagar la fuerza de bloqueo automático (N) |
6.35 | 1.27 | 0.00635 | 150 |
6.35 | 3.175 | 0.015875 | 40 |
6.35 | 6.35 | 0.03175 | 15 |
6.35 | 12.7 | 0.0635 | 3 |
6.35 | 25.4 | 0.127 | 0 |
Nota: Para más especificaciones de los tornillos de plomo, póngase en contacto con nosotros.
Dibujo del contorno externo del motor estándar VSM42HSM:
Las notas:
La longitud del tornillo de plomo se puede personalizar
El mecanizado personalizado es viable al final del tornillo de plomo
Dibujo del contorno del motor cautivo estándar de los motores híbridos paso a paso de 42 mm:
Las notas:
El mecanizado personalizado es viable al final del tornillo de plomo
Infarto S (mm) |
Dimensión A (mm) |
Dimensión B (mm) | |||
L = 34 | L = 40 | L = 48 | L = 60 | ||
12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
Dibujo de contorno del motor híbrido paso a paso estándar de 42 mm:
Las notas:
La longitud del tornillo de plomo se puede personalizar
El mecanizado personalizado es viable al final del tornillo de plomo
Curva de velocidad y empuje:
42 de la serie 34 mm longitud del motor bipolar Chopper
100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ6,35 mm)
42 serie de 40 mm longitud del motor bipolar Chopper conducción
100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ6,35 mm)
El plomo (mm) | Velocidad lineal (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Condición de ensayo:
Helicóptero de conducción, sin rampa, medio micro-pasos, tensión de conducción 40V
42 serie de 48 mm longitud del motor bipolar Chopper conducción
100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ6,35 mm)
42 de la serie de 60 mm longitud del motor bipolar Chopper
100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ6,35 mm)
El plomo (mm) | Velocidad lineal (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Condición de ensayo:
Helicóptero de conducción, sin rampa, medio micro-pasos, tensión de conducción 40V
Áreas de aplicación:
Equipo de automatización:Los motores paso a paso híbridos de 42 mm se utilizan ampliamente en una variedad de equipos de automatización, incluidas máquinas de embalaje automáticas, líneas de producción automatizadas, máquinas herramientas y equipos de impresión.Proporcionan un control preciso de la posición y un alto par de salida para cumplir con los requisitos de los equipos de automatización para el movimiento de precisión y la fiabilidad.
Impresoras 3D:Los motores paso a paso híbridos de 42 mm juegan un papel clave en las impresoras 3D. Se utilizan para impulsar la cabeza de impresión para un control de posición de alta precisión y para realizar operaciones de impresión precisas.Estos motores ofrecen una buena precisión de posicionamiento y fiabilidad, lo que ayuda a mejorar el rendimiento y la calidad de impresión de las impresoras 3D.
Dispositivos médicosLos motores paso a paso híbridos de 42 mm se utilizan ampliamente en dispositivos médicos.Estos motores se utilizan para controlar plataformas giratorias y piezas móvilesAdemás, se utilizan para el control de posición de precisión en dispositivos médicos como robots quirúrgicos, jeringas y procesamiento automatizado de muestras.
Robótica:Los motores paso a paso híbridos de 42 mm juegan un papel importante en robótica.Las aplicaciones de la robótica incluyen robots industriales, robots de servicio y robots médicos.
Automóvil:Los motores paso a paso híbridos de 42 mm tienen aplicaciones en equipos automotrices. Se utilizan en varios sistemas de control dentro de los automóviles, como el ajuste del asiento del automóvil, el levantamiento y la bajada de las ventanas,y ajuste del espejo retrovisorEstos motores proporcionan un control de posición de alta precisión y un rendimiento confiable para garantizar el correcto funcionamiento de los equipos automotrices.
Hogar inteligente y electrónica de consumo:Los motores paso a paso híbridos de 42 mm se utilizan en el hogar inteligente y en la electrónica de consumo.para proporcionar funciones precisas de control de posición y movimiento.
Además de las aplicaciones anteriores, los motores paso a paso híbridos de 42 mm también se pueden utilizar en equipos textiles, sistemas de monitoreo de seguridad, control de iluminación de escenario,y otras áreas que requieren un control preciso de la posición y un rendimiento confiableEn general, los motores híbridos paso a paso de 42 mm tienen una amplia gama de aplicaciones en múltiples industrias.
Ventajas:
Torque a velocidades bajas:Los motores híbridos paso a paso de 42 mm muestran un excelente rendimiento de par a bajas velocidades.Esta característica los hace adecuados para aplicaciones que requieren un control preciso y movimientos lentos, como la robótica, los equipos de automatización y los dispositivos médicos.
Precisión de posicionamiento:Estos motores ofrecen una alta precisión de posicionamiento y, con su resolución de paso fina, pueden lograr un posicionamiento preciso y un control preciso del movimiento.Esto es crucial en aplicaciones que requieren un posicionamiento preciso, como máquinas CNC, impresoras 3D y sistemas de selección y colocación.
Capacidad de bloqueo automático:Los motores híbridos paso a paso tienen una capacidad de bloqueo automático cuando los devanados no están con energía.que es ventajoso en aplicaciones en las que se requiere mantener una posición sin potencia, como en brazos robóticos o posicionadores.
Eficacia en cuanto a costes:Los motores híbridos paso a paso de 42 mm proporcionan una solución rentable para muchas aplicaciones.La simplicidad de su sistema de control y la ausencia de sensores de retroalimentación contribuyen a su rentabilidad.
Amplio rango de velocidades de funcionamiento:Estos motores pueden operar en una amplia gama de velocidades, desde velocidades muy bajas hasta velocidades relativamente altas.Esta flexibilidad en el control de velocidad los hace adecuados para aplicaciones con requisitos de velocidad variables.
Tamaño compacto:El factor de forma de 42 mm representa un tamaño relativamente compacto para un motor paso a paso.Esto facilita la integración en aplicaciones o equipos con espacio limitado que requieren diseños compactos y ligeros.
Confiabilidad y longevidad:Los motores híbridos paso a paso son conocidos por su fiabilidad y durabilidad.
Requisitos de selección del motor:
¢Movimiento/dirección de montaje
Requisitos de carga
¢Requisitos para el accidente cerebrovascular
Requisitos para el mecanizado final
Requisitos de precisión
Los requisitos de retroalimentación del codificador
Requisitos de ajuste manual
¢Requisitos medioambientales
