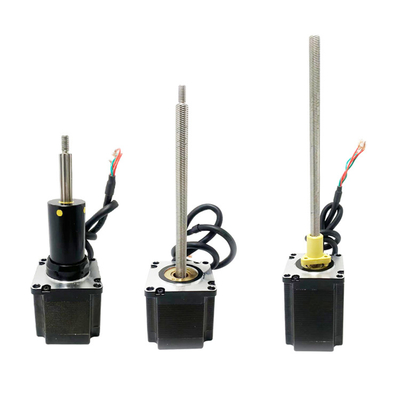

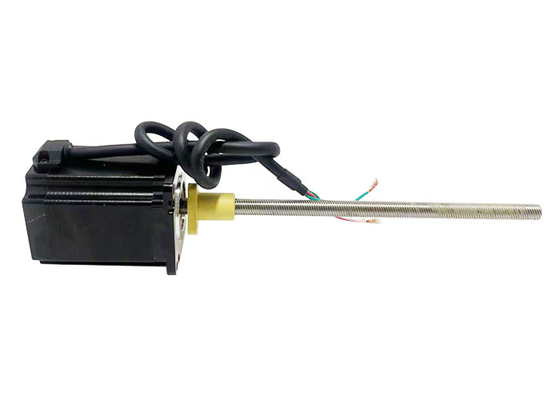

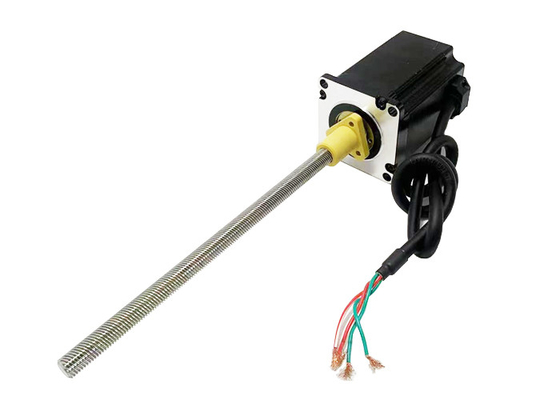

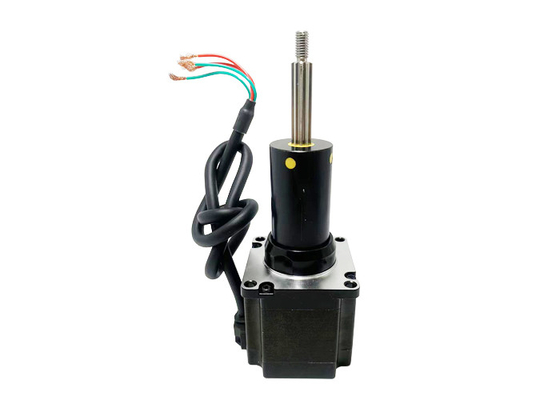

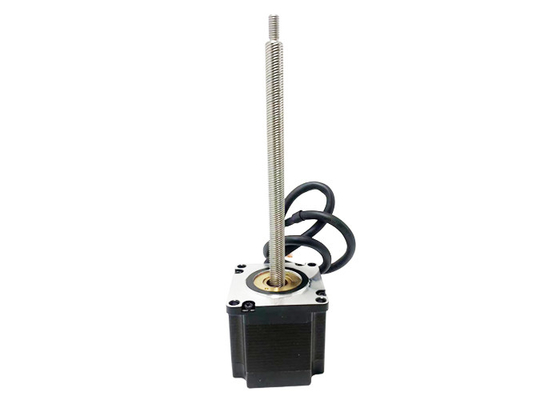

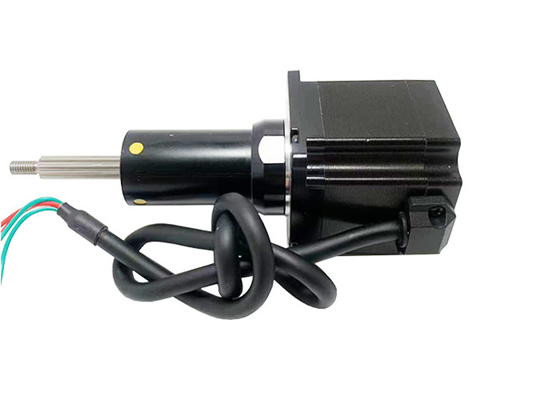

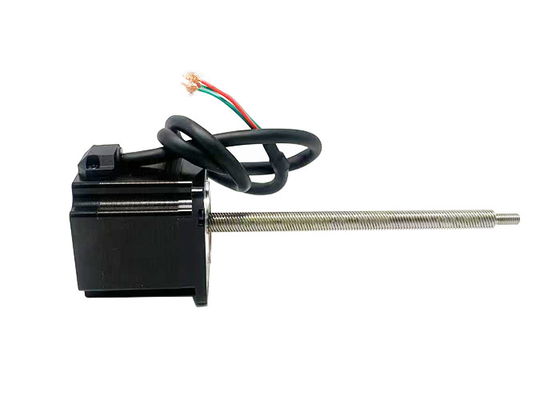

Motor de pasos híbrido de la nema 23 (57m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento.

  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
Lugar de origen China
Nombre de la marca VIC-TECH
Certificación RoHS
Número de modelo VSM57HSM
Cantidad de orden mínima 1Unit
Precio $40~$94/Unit
Detalles de empaquetado El paquete estándar de la exportación, o puede ser modificado para requisitos particulares
Tiempo de entrega 15-30 días del trabajo
Condiciones de pago Western Union, T/T, L/C, MoneyGram
Capacidad de la fuente 1000000 unidades/año

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tamaño del motor 57m m Ángulo del paso 1.8°
Voltaje (v) 2.3 / 3/3,1/3,8 (a) actual 3/4
Resistencia (ohmios) 0.75 / 1/0,78/0,95 Inductancia (Mh) 2.5 / 4,5/3,3/4,5
Alambres de ventaja 4 Ciudad Changzhou
Resaltar

motor híbrido paso a paso de alto rendimiento
Deja un mensaje
Descripción de producto

Motor paso a paso híbrido Nema 23 (57 mm), bipolar, de 4 ruedas, tornillo de plomo ACME, bajo ruido, larga vida útil, alto rendimiento.

Este motor paso a paso híbrido de 57 mm está disponible en tres tipos: accionado externamente, a través del eje y a través del eje fijo.

Este motor está disponible en tamaños 20mm, 28mm, 35mm, 42mm, 57mm, 86mm
longitud del paso, 0,001524 mm ~ 0,127 mm

Rendimiento: empuje máximo de hasta 240 kg, bajo aumento de temperatura, baja vibración, bajo ruido, larga vida útil (hasta 5 millones de ciclos), alta precisión de posicionamiento (hasta ± 0,01 mm)









Motor de pasos híbrido de la nema 23 (57m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 0





Descripción:



Nombre del producto

 Motores híbridos paso a paso de 57 mm

Modelo

 VSM57HSM

El tipo

 motores híbridos paso a paso

Ángulo de paso

 1.8°

Ventilación (V)

 2.3 / 3 / 3.1 / 3.8

Corriente (A)

 3 / 4

Resistencia (Ohms)

 0.75 / 1 / 0.78 / 0.95

Inductancia (mH)

2.5 / 4.5 / 3.3 / 4.5
Cables de plomo 4

Duración del motor (mm)

45 / 55 / 65 / 75
Temperatura ambiente -20 °C ~ +50 °C
Aumento de la temperatura 80K al máximo.
Resistencia dieléctrica 1mA Max. @ 500V, 1KHz, 1 segundo
Resistencia al aislamiento Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.



Las certificaciones:



Motor de pasos híbrido de la nema 23 (57m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 1

Parámetros eléctricos:

Tamaño del motor

Válvula de tensión

/Fase

(V)

En la actualidad

/Fase

(A)

Resistencia

/Fase

(Ω)

Inductividad

/Fase

(mH)

Número de

Cables de plomo

Inercia del rotor

(g.cm)2)

Peso del motor

(g) El

Duración del motor L

(mm)
57 2.3 3 0.75 2.5 4 150 580 45
57 3 3 1 4.5 4 300 710 55
57 3.1 4 0.78 3.3 4 400 880 65
57 3.8 4 0.95 4.5 4 480 950 75


Especificaciones de los tornillos de plomo y parámetros de funcionamiento:



Diámetro

(mm)

El plomo

(mm)

El paso

(mm)

Apagar la fuerza de bloqueo automático

(N)
9.525 1.27 0.00635 800
9.525 2.54 0.0127 300
9.525 5.08 0.0254 90
9.525 10.16 0.0508 30
9.525 25.4 0.127 6



Nota: Para más especificaciones de los tornillos de plomo, póngase en contacto con nosotros.



Dibujo del contorno externo del motor estándar VSM57HSM:



Motor de pasos híbrido de la nema 23 (57m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 2

Las notas:

La longitud del tornillo de plomo se puede personalizar

El mecanizado personalizado es viable al final del tornillo de plomo



Dibujo del contorno del motor cautivo estándar de los motores híbridos paso a paso de 57 mm:

Motor de pasos híbrido de la nema 23 (57m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 3





Las notas:

El mecanizado personalizado es viable al final del tornillo de plomo

Infarto S

(mm)

Dimensión A

(mm)

 Dimensión B (mm)
L = 45 L = 55 L = 65 L = 75
12.7 24.1 1.1 0 0 0
19.1 30.5 7.5 0 0 0
25.4 36.8 13.8 4.8 0 0
31.8 43.2 20.2 11.2 0.2 0
38.1 49.5 26.5 17.5 6.5 0
50.8 62.2 39.2 30.2 19.2 9.1
63.5 74.9 51.9 42.9 31.9 21.9


El motor híbrido paso a paso de 57 mm estándares a través del motor fijo dibujo del contorno:

Motor de pasos híbrido de la nema 23 (57m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 4

Las notas:

La longitud del tornillo de plomo se puede personalizar

El mecanizado personalizado es viable al final del tornillo de plomo



Curva de velocidad y empuje:

57 de la serie 45 mm longitud del motor bipolar Chopper drive
100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ9.525 mm)

Motor de pasos híbrido de la nema 23 (57m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 5





57 serie 55mm longitud del motor bipolar Chopper de conducción
100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ9.525 mm)



Motor de pasos híbrido de la nema 23 (57m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 6











El plomo (mm) Velocidad lineal (mm/s)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44
25.4 25.4 50.8 76.2 101.6 127 152.4 711.8 203.2 228.6

Condición de ensayo:

Helicóptero de conducción, sin rampa, medio micro-pasos, tensión de conducción 40V

57 serie 65 mm longitud del motor bipolar Chopper de conducción
100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ9.525 mm)



Motor de pasos híbrido de la nema 23 (57m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 7

57 serie 75 mm longitud del motor bipolar Chopper de conducción
100% de la frecuencia de pulso de corriente y la curva de empuje (parafuso de plomo de Φ9.525 mm)



Motor de pasos híbrido de la nema 23 (57m m), bipolar, 4 ventaja, tornillo de posicionamiento de la CUMBRE, de poco ruido, larga vida, alto rendimiento. 8



El plomo (mm) Velocidad lineal (mm/s)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44
25.4 25.4 50.8 76.2 101.6 127 152.4 711.8 203.2 228.6

Condición de ensayo:

Helicóptero de conducción, sin rampa, medio micro-pasos, tensión de conducción 40V







Áreas de aplicación:



Impresión 3D:Los motores paso a paso híbridos de 57 mm se utilizan ampliamente en impresoras 3D para controlar la posición y el movimiento de la cabeza de impresión.



Las máquinas herramientas CNC:En las máquinas herramientas de control numérico por computadora (CNC), se utilizan motores paso a paso híbridos de 57 mm para controlar el movimiento de las herramientas de corte para operaciones de mecanizado precisas.



Equipo de automatización:Los motores híbridos paso a paso de 57 mm pueden utilizarse en una variedad de equipos de automatización, como máquinas automáticas de embalaje, sistemas automáticos de clasificación, líneas de ensamblaje automáticas, etc.para controlar el movimiento y la posición.



Máquinas y aparatos para el sector textil:En la industria textil, los motores paso a paso híbridos de 57 mm se pueden utilizar para controlar máquinas de hilar, telares y otros equipos para garantizar la precisión y la estabilidad del proceso textil.



Equipo médico:Los motores paso a paso híbridos de 57 mm se utilizan ampliamente en equipos médicos como bombas de jeringa médica, robots médicos, equipos de escaneo de imágenes, etc. para un control preciso de la posición y el control de movimiento.



Robótica:Los motores paso a paso híbridos de 57 mm se utilizan en una variedad de aplicaciones de robótica, incluidos robots industriales, robots de servicio, robots colaborativos, etc., para un movimiento y una manipulación precisos.



Sistemas de almacenamiento automatizados:En los sistemas automatizados de almacenamiento y logística, los motores híbridos paso a paso de 57 mm se pueden utilizar para controlar cintas transportadoras, ascensores,grúas de apilamiento y otros equipos para lograr un posicionamiento y manejo precisos de los artículos.



Estas son sólo algunas de las aplicaciones típicas de los motores híbridos paso a paso de 57 mm, y de hecho son ampliamente utilizados en muchos otros campos, incluyendo equipos de impresión, sistemas de seguridad,instrumentos de precisión, y así sucesivamente.

Ventajas:



Se aplicará el método de ensayo de los parámetros de torsión.A pesar de su tamaño compacto, los motores paso a paso híbridos de 57 mm pueden ofrecer un alto par de salida.



Control de circuito abierto:Los motores paso a paso híbridos pueden operar en un sistema de control de circuito abierto, lo que significa que no requieren dispositivos de retroalimentación de posición como los codificadores.Esto simplifica el sistema de control y reduce los costes globales.



Posicionamiento preciso:Los motores híbridos paso a paso proporcionan capacidades de posicionamiento precisas debido a su resolución de paso inherente.



Funcionamiento sin problemas:Los motores paso a paso híbridos pueden lograr un funcionamiento sin problemas, especialmente cuando se accionan con técnicas de microescalonamiento.lo que resulta en un movimiento más suave y una menor vibración.



Tiempo de respuesta rápido:Los motores paso a paso híbridos tienen tiempos de respuesta rápidos, lo que permite una aceleración y desaceleración rápidas.



Alta fiabilidad y durabilidad:Los motores híbridos paso a paso son conocidos por su robustez y fiabilidad.



Solución rentable:En comparación con otras tecnologías de control de movimiento como los servomotores, los motores híbridos paso a paso generalmente ofrecen una solución más rentable.Proporcionan un buen equilibrio entre rendimiento y asequibilidad.



Fácil integración:Los motores híbridos paso a paso están ampliamente disponibles y son compatibles con diversos sistemas electrónicos y de control de accionamiento.



Eficiencia energética:Los motores híbridos paso a paso consumen energía solo cuando están en movimiento, lo que los hace energéticamente eficientes.

Requisitos de selección del motor:

¢Movimiento/dirección de montaje

Requisitos de carga

¢Requisitos para el accidente cerebrovascular

Requisitos para el mecanizado final

Requisitos de precisión

Los requisitos de retroalimentación del codificador

“Requisitos de ajuste manual

¢Requisitos medioambientales
