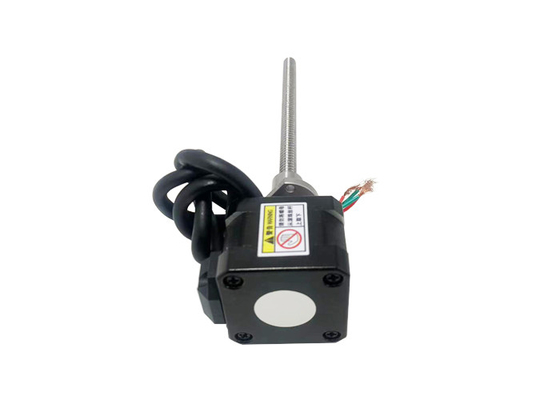

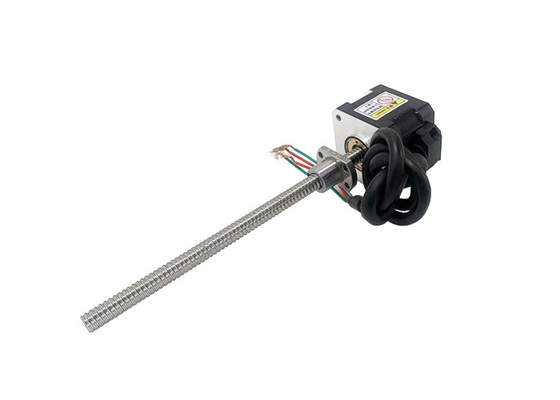

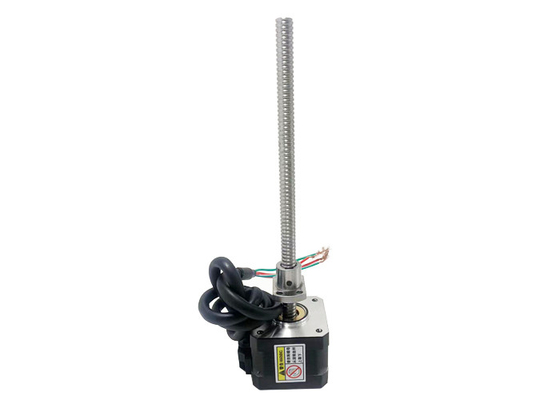

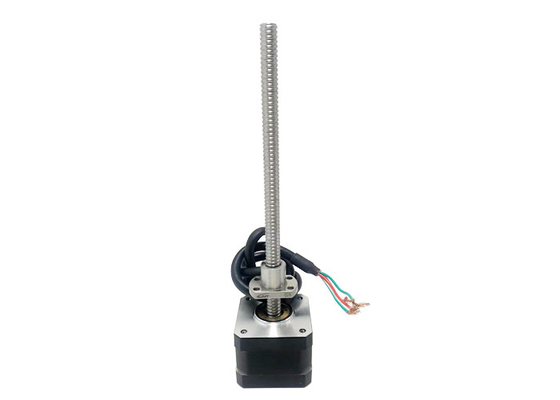

Voltaje híbrido 2,1/3.7V 1A actual, 4 alambres del ángulo del paso del motor de pasos 1.8° del tornillo de la bola de la nema 17 (42m m) de ventaja
| Lugar de origen | China |
|---|---|
| Nombre de la marca | VIC-TECH |
| Certificación | RoHS |
| Número de modelo | VSM42BSHSM |
| Cantidad de orden mínima | 1Unit |
| Precio | $71~$143/Unit |
| Detalles de empaquetado | El paquete estándar de la exportación, o puede ser modificado para requisitos particulares |
| Tiempo de entrega | 15-30 días del trabajo |
| Condiciones de pago | Western Union, T/T, L/C, MoneyGram |
| Capacidad de la fuente | 1000000 unidades/año |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tamaño del motor | 42m m | Ángulo del paso | 1.8° |
|---|---|---|---|
| Voltaje (v) | 2.1 / 3,7 | (a) actual | 1 |
| Resistencia (ohmios) | 2.1 / 3,7 | Inductancia (Mh) | 1.5 / 2,3 |
| Alambres de ventaja | 4 | Ciudad | Changzhou |
Descripción de producto
Nema 17 (42mm) motor paso a paso híbrido de tornillo de bola 1.8° Ángulo de paso Voltagem 2.1 / 3.7V Corriente 1A,4 Cables de plomo
Motor paso a paso híbrido Nema 17 (42 mm), bipolar, de 4 ruedas, tornillo de bola, bajo ruido, larga vida útil, alto rendimiento, certificado CE y RoHS.
Descripción:
|
Nombre del producto |
Motor paso a paso híbrido de 42 mm de tornillo a bolas |
|
Modelo |
VSM42BSHSM: el número de unidades de producción |
|
El tipo |
motores híbridos paso a paso |
|
Ángulo de paso |
1.8° |
|
Ventilación (V) |
2.6 / 3.3 / 2 / 2.5 |
|
Corriente (A) |
1.5 / 2. ¿Qué quieres decir?5 |
|
Resistencia (Ohms) |
1.8 / 2.2 / 0.8 / 1 |
|
Inductancia (mH) |
2.6 / 4.6 / 1.8 / 2.8 |
| Cables de plomo | 4 |
|
Duración del motor (mm) |
34 / 40 / 48 / 60 |
| Temperatura ambiente | -20 °C ~ +50 °C |
| Aumento de la temperatura | 80K al máximo. |
| Resistencia dieléctrica | 1mA Max. @ 500V, 1KHz, 1 segundo |
| Resistencia al aislamiento | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
Las certificaciones:
Parámetros eléctricos:
| Tamaño del motor |
Válvula de tensión /Fase (V) |
En la actualidad /Fase (A) |
Resistencia /Fase (Ω) |
Inductividad /Fase (mH) |
Número de Cables de plomo |
Inercia del rotor (g.cm)2) |
Peso del motor (g) El |
Duración del motor L (mm) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Dibujo del contorno externo del motor VSM42BSHSM:
Las notas:
La longitud del tornillo de plomo se puede personalizar
El mecanizado personalizado es viable al final del tornillo de plomo
Por favor, póngase en contacto con nosotros para más especificaciones de tornillo de bolas.
Dibujo de contorno de la tuerca de pelo VSM42BSHS 0801 o 0802:
VSM42BSHSMBall nut 1202 dibujo del contorno:
VSM42BSHSMBall nut 1205 dibujo de contorno:
VSM42BSHSMBall nut 1210 dibujo de contorno:
Curva de velocidad y empuje:
42 de la serie 34 mm longitud del motor bipolar Chopper
100% de frecuencia de pulso de corriente y curva de empuje
42 serie de 40 mm longitud del motor bipolar Chopper conducción
100% de frecuencia de pulso de corriente y curva de empuje
| El plomo (mm) | Velocidad lineal (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Condición de ensayo:Helicóptero de conducción, sin rampa, medio micro-pasos, tensión de conducción 40V
42 serie de 48 mm longitud del motor bipolar Chopper conducción
100% de frecuencia de pulso de corriente y curva de empuje
42 de la serie de 60 mm longitud del motor bipolar Chopper
100% de frecuencia de pulso de corriente y curva de empuje
| El plomo (mm) | Velocidad lineal (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Condición de ensayo:Helicóptero de conducción, sin rampa, medio micro-pasos, tensión de conducción 40V
Áreas de aplicación:
Equipo de automatización:Estos motores se pueden utilizar en una variedad de equipos de automatización, como líneas de ensamblaje automatizadas, maquinaria de embalaje, sistemas de almacenamiento automatizados y más.Proporcionan un posicionamiento de alta precisión y un control fiable del movimiento para una manipulación y posicionamiento precisos de las piezas de trabajo.
Impresoras 3D:Los motores paso a paso híbridos de 42 mm con tornillo de bola pueden utilizarse en los ejes móviles de las impresoras 3D para un posicionamiento preciso y el control del movimiento de la cabeza de impresión.se pueden obtener resultados de impresión de alta calidad.
Máquinas herramientas CNC:Estos motores se pueden utilizar en los ejes de movimiento de las máquinas herramienta CNC, tales como mesas de posicionamiento XYZ, fresadoras y máquinas de grabado.un par de salida elevado y un control de movimiento fiable para el mecanizado y el grabado de precisión.
Equipo médico:Los motores paso a paso de 42 mm de tornillo de bola híbrido se pueden usar en equipos médicos como equipos de imágenes médicas, robots quirúrgicos e instrumentos médicos automatizados.Proporcionan un control preciso de la posición y un movimiento estable para la manipulación y automatización de procesos médicos..
Máquinas y aparatos para el sector textil:Estos motores pueden utilizarse para varios ejes de movimiento en maquinaria textil, como telares, máquinas de coser, máquinas de bordar, etc.movimientos de alta precisión para la producción y transformación de textiles.
Robótica:Los motores paso a paso híbridos de 42 mm de tornillo de bola se utilizan en las juntas y actuadores de los robots.Proporcionan un control preciso de la posición y un alto par de salida y se utilizan para realizar un movimiento y un funcionamiento precisos de los robots.
Ventajas:
Alta precisión de posicionamiento:Los motores paso a paso híbridos de 42 mm de tornillo de bola ofrecen una alta precisión de posicionamiento.Esto permite al motor alcanzar y mantener con precisión la posición deseada, que es crucial en aplicaciones que requieren un posicionamiento preciso.
Aumento del par de salida:Estos motores proporcionan una mayor potencia de par en comparación con los motores paso a paso estándar.que resulta en una mejor transmisión del parEsto permite al motor conducir cargas más grandes o superar resistencias más altas, por lo que es adecuado para aplicaciones con requisitos de par exigentes.
Capacidad de carga mejorada:El sistema de transmisión de tornillo de bolas de estos motores proporciona una mejor capacidad de carga.que permite al motor manejar cargas más altas y mantener la estabilidad durante el funcionamientoEsto los hace adecuados para aplicaciones que implican mover cargas pesadas o trabajar en entornos difíciles.
Reducción de la reacción:El mecanismo de tornillo de bola utilizado en estos motores ayuda a minimizar el retroceso,que resulta en un mejor control de movimiento y precisión de posicionamientoLa reducción de la reacción contraria garantiza que el motor responda con precisión a las señales de control, por lo que es adecuado para aplicaciones que requieren un control estricto del movimiento.
Mayor eficiencia:Los motores paso a paso híbridos de tornillo de bola ofrecen una mayor eficiencia en comparación con los motores paso a paso tradicionales.Resultando en una mejor conversión de energía y una reducción de las pérdidas de potenciaEsto se traduce en una mayor eficiencia general y un menor consumo de energía, lo que las hace más rentables y respetuosas con el medio ambiente.
Operación sin problemas:El mecanismo de tornillo de bola proporciona un movimiento lineal más suave y preciso en comparación con otros sistemas de transmisión.garantizar un rendimiento más silencioso y establePor consiguiente, estos motores son adecuados para aplicaciones donde el ruido y las vibraciones deben minimizarse.
Durabilidad y fiabilidad:Los motores paso a paso híbridos de 42 mm de tornillo de bola están diseñados para una durabilidad y una larga vida útil.garantiza un rendimiento fiable y constante incluso en condiciones de funcionamiento exigentesEsto reduce los requisitos de mantenimiento y mejora la fiabilidad del sistema.
Requisitos de selección del motor:
¢Movimiento/dirección de montaje
Requisitos de carga
¢Requisitos para el accidente cerebrovascular
Requisitos para el mecanizado final
Requisitos de precisión
Los requisitos de retroalimentación del codificador
Requisitos de ajuste manual
¢Requisitos medioambientales
