Motor paso a paso híbrido de alta precisión 57HS51 57mm NEMA 23 con codificador óptico de 500 PPR

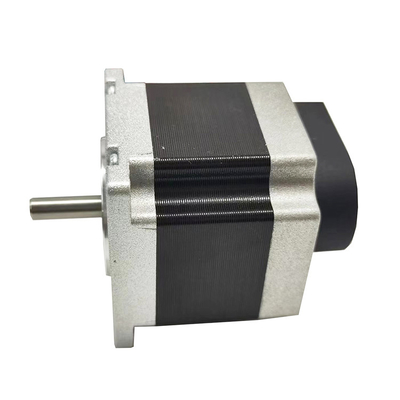

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution

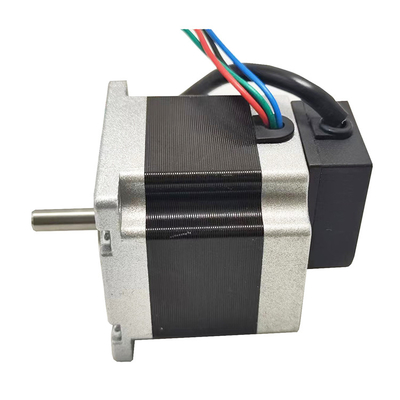

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution

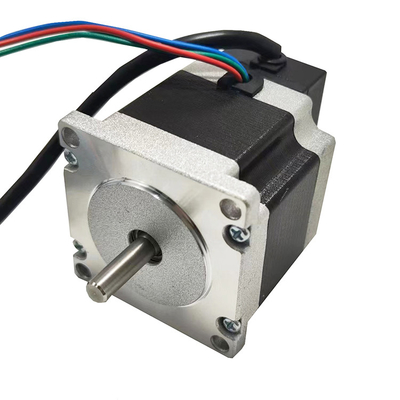

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution

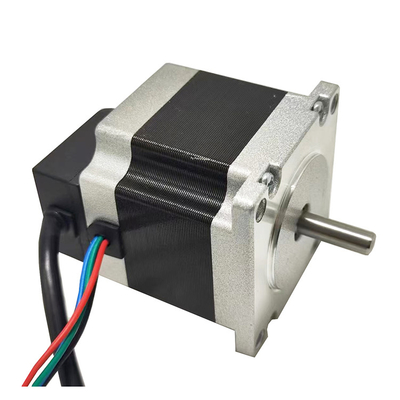

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution

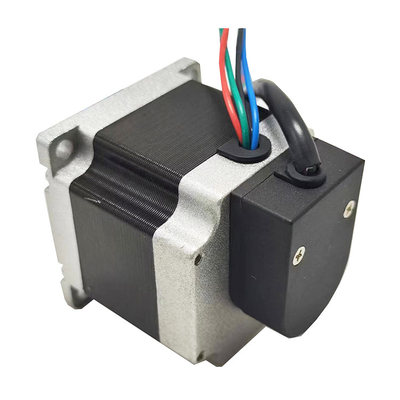

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution

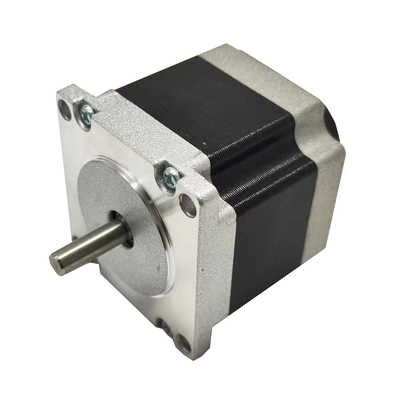

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
Lugar de origen Jiangsu, China (continente)
Nombre de la marca VIC-TECH
Certificación RoHS
Número de modelo Las demás:
Cantidad de orden mínima 1 Unidad
Precio $25 - $45 / Units
Detalles de empaquetado El paquete estándar de la exportación, o puede ser modificado para requisitos particulares
Tiempo de entrega 15-30 días del trabajo
Condiciones de pago T/T, Western Union, MoneyGram
Capacidad de la fuente 10000 unidades por mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tipo de motor Motor paso a paso híbrido Tamaño del motor Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2.
Actual 1~4 A/fase Tipo del codificador Codificador óptico
Resolución del codificador 500 PPR Ángulo del paso 1.8°/Step
Deja un mensaje
Descripción de producto

Motor paso a paso híbrido de alta precisión 57HS51 57mm NEMA 23 con codificador óptico de 500 PPR

Este es un motor híbrido paso a paso de 57 mm con un codificador óptico en la parte inferior.

Motor paso a paso híbrido de 57 mm con ángulo de paso de 1,8 °, también conocido como motor NEMA 23.

Este motor se utiliza ampliamente para el control de alta precisión.

Para alcanzar el circuito cerrado, para un control de mayor precisión, se requiere un codificador para proporcionar una señal de retroalimentación.

El codificador utilizado es un codificador óptico, y tenemos diferentes resoluciones incluyendo 500, 1000, 2000 PPR y más.

El codificador contiene tres canales: señal A, señal B e índice de señal.



El tamaño del motor es de 57 mm, y tenemos diferentes alturas para la opción.

Con mayor altura, el motor tiene mayor par, mayor peso y mayor costo.

Por favor, confirme los parámetros del motor y el codificador antes de confirmar el pedido.




Dimensión mecánica:MM



Motor paso a paso híbrido de alta precisión 57HS51 57mm NEMA 23 con codificador óptico de 500 PPR 0

Aplicaciones típicas

  • Impresora 3D
  • Equipo de vigilancia
  • Máquinas y aparatos médicos
  • Máquina expendedora
  • Vehículo de ingeniería
  • Máquina de grabado CNC
  • Máquina de cajero automático

Parámetros del motor:

Ángulo de paso

(°)

Duración del motor

(mm)

Torque de retención

(Kg*cm)

En la actualidad

/fase

(Fase A)

Resistencia

(Ω/fase)

Inductividad

(mH/fase)

No. de

Las pistas

Inercia de rotación

(g*cm)2)

Peso

(KG)
0.9 41 3.9 1 5.7 8 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 9 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4



Parámetros del codificador:

Tipo de codificador Encodificador óptico
Resolución Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero
Señales de salida Señales A, B, índice
Fuente de alimentación 5 V de corriente continua
Frecuencia máxima de respuesta 100 kHz
Velocidad máxima de rotación Las demás partidas





Curva de par para referenciaLos productos anteriores son solo modelos representativos, podemos personalizar los productos de acuerdo con los requisitos del cliente.Incluye la longitud y el diámetro del eje. Nuestra compañía también puede proporcionar servicios OEM.

Presentación detallada del producto

Motor paso a paso híbrido de alta precisión 57HS51 57mm NEMA 23 con codificador óptico de 500 PPR 1





Sobre el motor híbrido paso a paso:

Los motores paso a paso híbridos tienen una forma cuadrada en general, y un motor paso a paso se puede identificar por su forma externa única.

Un motor paso a paso híbrido tiene un ángulo de paso de 1,8° ((200 pasos/revolución) o un ángulo de paso de 0,9° (400 pasos/revolución).

Hay formas de nombrar un motor híbrido paso a paso:

Por unidad métrica (unidad: mm) o por unidad imperial (unidad: pulgada)

Por ejemplo, un motor de 42 mm = un motor paso a paso de 1,7 pulgadas.

Así que un motor de 42 mm también se puede llamar motor NEMA 17.

Explicación del nombre del motor híbrido paso a paso:

Por ejemplo, motor paso a paso 42HS40:

42 significa que el tamaño es de 42 mm, por lo que es un motor NEMA17.

HS significa motor híbrido paso a paso.

40 significa que la altura es 40 mm motor.

Tenemos diferentes alturas para que los clientes elijan, con mayor altura, un motor tendrá mayor par, mayor peso y mayor precio.

Esta es la estructura interna de un motor híbrido paso a paso regular.



Aplicación del motor paso a paso híbrido:

Debido a la alta resolución de los motores paso a paso híbridos (200 o 400 pasos por revolución), se utilizan ampliamente para aplicaciones que requieren una alta precisión, como:

Impresión 3D

Control industrial (CNC, fresadoras automáticas, máquinas textiles)

Aparatos periféricos para ordenadores

Máquina de embalaje

Y otros sistemas automáticos que requieren un control de alta precisión.
