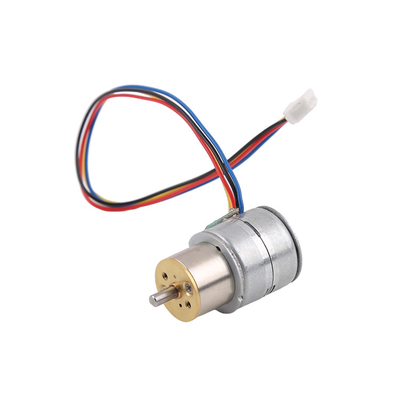

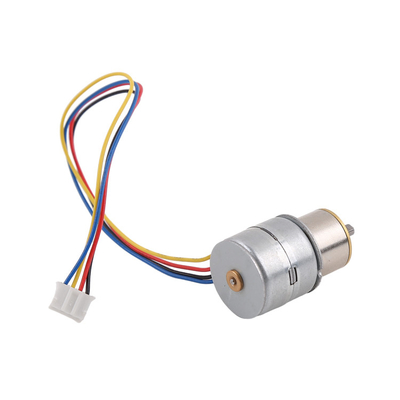

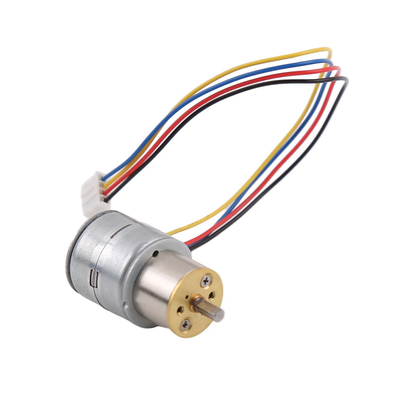

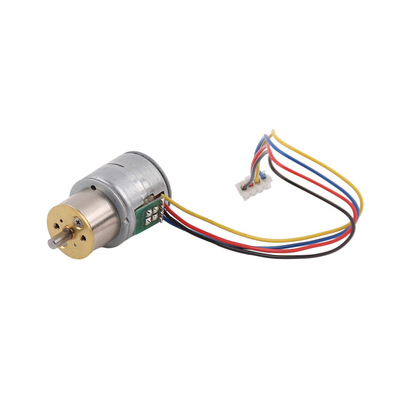

Motor paso a paso de 2 fases de alta precisión de 20 mm Pm con caja de engranajes circular 18 grados para equipos de electrodomésticos
| Lugar de origen | China. |
|---|---|
| Nombre de la marca | VIC-TECH |
| Certificación | RoHS |
| Número de modelo | Las demás: |
| Cantidad de orden mínima | 1Unidad |
| Precio | $5~8/unit |
| Detalles de empaquetado | El producto se embala con algodón de la perla, y el exterior está en un cartón. |
| Tiempo de entrega | 10~30 días después de recibir el pago de la muestra |
| Condiciones de pago | MoneyGram, Western Union, tarjeta de crédito, T/T, L/C |
| Capacidad de la fuente | 100000 unidades/año |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tipo de motor | Motor paso a paso bipolar de 20 mm | Ángulo de paso | 18 grados |
|---|---|---|---|
| No. de fases | 2 fases | Ventaja de rosca | ¿Qué es esto?5 |
| Resistencia de la bobina | 9.2Ω/fase | Servicio de OEM y ODM | Disponible |
| Cantidad mínima de pedido | 1 unidad | ||
| Resaltar | motor de pasos de 20m m P.M.,Motor paso a paso Pm de 2 fases,Motor paso a paso de la caja de cambios de 18 grados |
||
Descripción de producto
Motor paso a paso de 2 fases de alta precisión de 20 mm Pm con caja de engranajes circular 18 grados
Descripción
Esta es una caja de cambios circular con un motor paso a paso de 20 mm PM.
La resistencia del motor es seleccionable entre 10Ω, 20Ω y 31Ω.
Las relaciones de transmisión de la caja de cambios circular, las relaciones de transmisión son 10:1,16:1,20:1,30:1,35:1,39:1,50:1,66:1,87:1,102:1,153:1,169:1,210:1,243:1,297:1,350:1,
La eficiencia de la caja de cambios circular es del 58 al 80%.
Cuanto mayor sea su relación, más lenta será la velocidad de rotación del eje de salida y mayor el par.
El cliente evalúa la relación de transmisión de acuerdo con el par requerido.
Si usted está interesado en comprar algunas muestras para la prueba, por favor, no dude en contactar con nosotros.
Parámetros
| Número de modelo. | Las demás: |
| Diámetro del motor | 20 mm |
| Tipo de caja de cambios | 13GR Caja de cambios de cilindro |
| Voltagem del accionamiento | 6 V de corriente continua |
| Resistencia de la bobina | 10Ω o 31Ω/fase |
| Número de fases | 2 fases (cuatro cables) |
| Ángulo de paso | Relación de 18°/engranaje |
| Eje de salida | El eje D2,5 de 3 mm |
| Proporción de engranajes | 101 ~ 350:1 |
| Servicio de OEM y ODM | Disponible |
| Eficiencia | 58% a 80% |
Dibujo de diseño
Especificaciones de la relación de engranajes de caja redonda
| Proporción de engranajes | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| Proporción exacta | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| Muñecos de dientes | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| Niveles de engranajes | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| Eficiencia | El 80% | El 64% | El 64% | El 71% | El 64% | El 64% | El 64% | El 64% |
| Proporción de engranajes | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| Proporción exacta | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| Muñecos de dientes | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| Niveles de engranajes | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Eficiencia | El 64% | El 64% | El 58% | El 58% | El 58% | El 58% | El 58% | El 58% |
Sobre el tipo de engranaje circular
1La caja de cambios tiene una alta precisión y alta eficiencia.
2El eje de salida de la caja de engranajes redonda es generalmente un eje de φ3mmD2.5mm, y la longitud del eje de salida se puede personalizar.
3.La velocidad de salida y el par son diferentes para diferentes relaciones de transmisión Los clientes evalúan la relación de transmisión de acuerdo con el par requerido.
4La caja de engranajes redonda también puede combinarse con un motor paso a paso de 15 mm.
El siguiente gráfico muestra un motor paso a paso de 15 mm con una caja de cambios circular:
Aplicación
Motores paso a paso con engranajes, ampliamente utilizados en el hogar inteligente, el cuidado personal, el equipo de electrodomésticos, el equipo médico inteligente, el robot inteligente, la logística inteligente, los automóviles inteligentes, el equipo de comunicación,dispositivos portátiles inteligentes, electrónica de consumo, equipos de cámaras y otras industrias.
Servicio de personalización
1. Resistencia de la bobina/tensión nominal: La resistencia de la bobina es ajustable, cuanto mayor sea la resistencia, mayor será la tensión nominal del motor.
2. Diseño del soporte/largura del deslizador: Si los clientes desean un soporte más largo o más corto, hay un diseño especial, como agujeros de montaje, es ajustable.
3. Diseño del deslizador: el deslizador actual es de latón, se puede reemplazar con plástico para ahorrar costos
4. PCB + cable + conector: diseño de PCB, longitud de cable, paso del conector son ajustables, se puede reemplazar con FPC de acuerdo con la necesidad del cliente.
