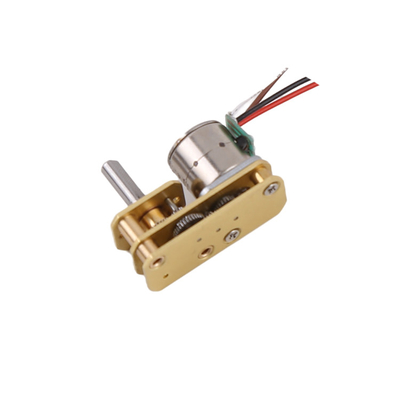

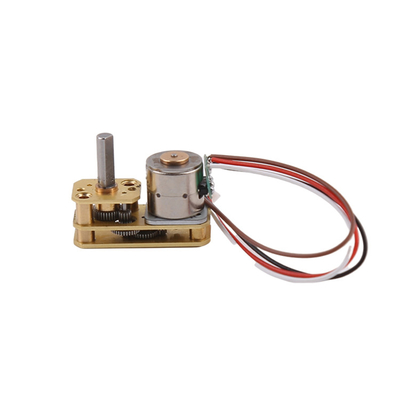

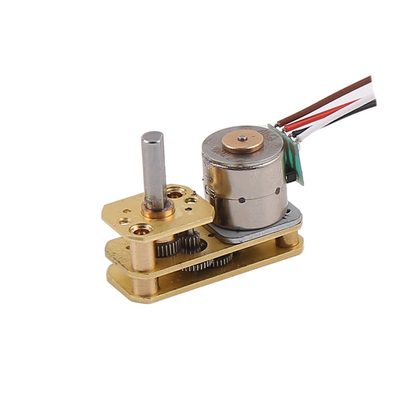

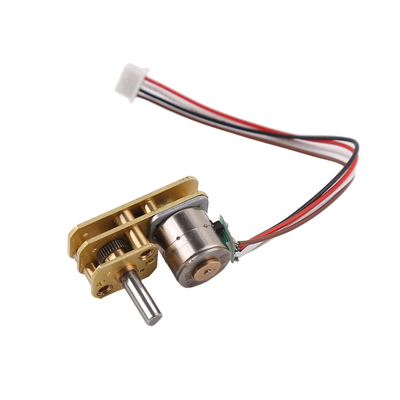

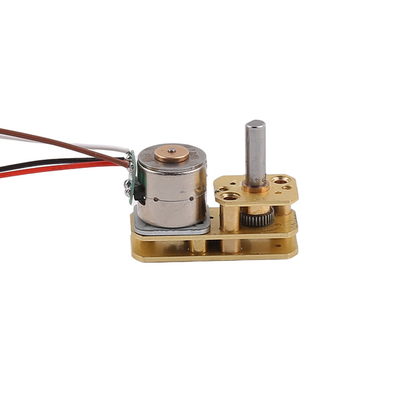

10-817G Motor paso a paso de 10 mm con tipo de eje de caja de engranajes horizontal de 1024 GB

  • 10-817G 10mm Stepper Motor With 1024GB Horizontal Gearbox Shaft Type
  • 10-817G 10mm Stepper Motor With 1024GB Horizontal Gearbox Shaft Type
  • 10-817G 10mm Stepper Motor With 1024GB Horizontal Gearbox Shaft Type
  • 10-817G 10mm Stepper Motor With 1024GB Horizontal Gearbox Shaft Type
  • 10-817G 10mm Stepper Motor With 1024GB Horizontal Gearbox Shaft Type
  • 10-817G 10mm Stepper Motor With 1024GB Horizontal Gearbox Shaft Type
Lugar de origen China.
Nombre de la marca VIC-TECH
Certificación RoHS
Número de modelo 10-817G
Cantidad de orden mínima 1Unidad
Precio $7~15/unit
Detalles de empaquetado El producto se embala con algodón de la perla, y el exterior está en un cartón.
Tiempo de entrega 10~30 días después de recibir el pago de la muestra
Condiciones de pago MoneyGram, Western Union, tarjeta de crédito, T/T, L/C
Capacidad de la fuente 100000 unidades/año

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tipo del motor motor de pasos de 10m m Ángulo de paso Relación de 18 grados/engranaje
No. de fases 2 fases (bipolares) Voltagem nominal 5V DC
Resistencia de la bobina 40Ω/phase Tipo de la caja de cambios Caja de cambios horizontal de 1024 GB
Ratio del engranaje 10:1~1000:1
Resaltar

Motor paso a paso de 10 mm con caja de cambios horizontal

,

Motor paso a paso de tipo eje de 10 mm

,

Motor paso a paso de caja de cambios horizontal de 1024 GB
Deja un mensaje
Descripción de producto

Motor paso a paso de 10-817G de 10 mm con 1024 GB de caja de engranajes horizontal Tipo de eje de engranaje y relación de engranajes ajustable

Descripción

Esta es una caja de cambios horizontal de 1024 GB conectada con un motor micro paso a paso de 10 mm.
Tenemos diferentes proporciones de velocidad para la opción, de 10:1 a 1000:1.
Con una mayor relación de velocidad, el par de salida del motor será mayor y la velocidad de salida será más lenta.
La elección de la relación de engranajes depende de los clientes que deseen más par o más velocidad.
Aquí está el cálculo:
Torque de salida = torque de un solo motor*proporción de engranajes*eficiencia de la caja de cambios
Velocidad de salida = relación entre velocidad y velocidad de un solo motor

El eje de salida se puede personalizar en eje D, eje de tornillo de plomo u otros tipos de eje.

Parámetros

Número de modelo. 10-817G
Diámetro del motor 10 mm
Voltagem del accionamiento 5V DC
Resistencia de la bobina 40Ó ± 10%/fase
Número de fases 2 fases- ¿ Qué es eso?
Ángulo de paso 18°/ relación de engranajes

Parámetros de la caja de cambios

Proporción de engranajes 10:1 30:1 50:1 100:1 150:1 300:1 323:1 483:1 500:1 668:1 945:1 1000:1
Proporción exacta 10.204 30.401 49.914 100.303 144.522 299.358 323.275 483.277 496.540 668.102 945.168 1000.766
Número de dientes 12 13 15 12 14 18 12 12 12 12 12 12
Niveles de engranajes 2 4 4 4 6 6 6 6 6 6 6 6
Eficiencia El 80% El 65% El 65% El 65% El 53% El 53% El 53% El 53% El 53% El 53% El 53% El 53%

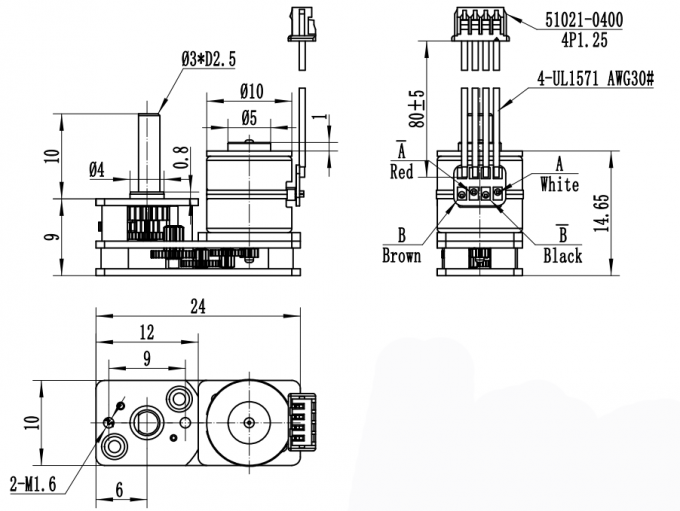

Dibujo de diseño

图片 1

Opciones de personalización

El eje de salida se puede personalizar en un tornillo de plomo M3 u otra forma para proyectos especiales.

pro 2

En general, el motor se monta en la parte superior de la caja de cambios, también hay otra opción, que el motor se puede montar en la parte inferior.

pro 3

Aplicación

Motores paso a paso con engranajes, ampliamente utilizados en el hogar inteligente, el cuidado personal, el equipo de electrodomésticos, el equipo médico inteligente, el robot inteligente, la logística inteligente, los automóviles inteligentes, el equipo de comunicación,dispositivos portátiles inteligentes, electrónica de consumo, equipos de cámaras y otras industrias.

pro 2

Tiempo de entrega e información sobre el embalaje

Tiempo de entrega de las muestras:
Motores estándar en stock: en el plazo de 3 días
Motores estándar no disponibles en stock: en un plazo de 15 días
Productos personalizados: Aproximadamente 25 ~ 30 días (basado en la complejidad de la personalización)
Tiempo de entrega para construir un nuevo molde: generalmente unos 45 días
Tiempo de entrega para la producción en masa: basado en la cantidad del pedido
Embalaje:
Las muestras se envasan en esponja de espuma con una caja de papel, enviadas por expreso
Producción en masa, los motores están envasados en cajas de cartón ondulado con película transparente en el exterior. (envío aéreo)
En caso de envío por mar, el producto se empacará en palets


Método de envío

Para muestras y envío aéreo, usamos Fedex/TNT/UPS/DHL.(de 5 a 12 días para el servicio expreso)
Para el envío marítimo, usamos nuestro agente de envío, y el barco desde el puerto de Shanghai.(45 a 70 días para el transporte marítimo)

Preguntas frecuentes

1- ¿Es usted un fabricante?
Sí, somos una fábrica, y producimos principalmente motores paso a paso.

2¿Dónde está su fábrica?
Nuestra fábrica se encuentra en Changzhou, Jiangsu. Sí, usted es muy bienvenido a visitarnos.

3¿Puede proporcionar muestras gratis?
No, no ofrecemos muestras gratis, los clientes no tratan las muestras gratis con justicia.

4¿Quién paga el envío? ¿Puedo usar mi cuenta de envío?
Los clientes pagan el costo del envío. Nosotros le citaremos el costo del envío.
Si cree que tiene un método de envío más barato / más conveniente, podemos usar su cuenta de envío.

5¿Cuál es su MOQ? ¿Puedo pedir un motor?
No tenemos MOQ, y sólo puedes pedir una muestra.
Pero le recomendamos que pida un poco más, por si el motor se daña durante las pruebas, y puede tener una copia de seguridad.

6Estamos desarrollando un nuevo proyecto, ¿podemos firmar un contrato de confidencialidad?
Tenemos más de 20 años de experiencia en la industria del motor paso a paso.
Hemos desarrollado muchos proyectos, podemos proporcionar un conjunto completo de personalización desde el dibujo del diseño hasta la producción.
Estamos seguros de que podemos darle algunos consejos / sugerencias para su proyecto de motor paso a paso.
Si le preocupan los asuntos confidenciales, sí, podemos firmar un contrato de confidencialidad.

7¿Vende conductores o los produce?
Sí, vendemos controladores, sólo son adecuados para pruebas de muestras temporales, no para producción en masa.
No producimos controladores, sólo producimos motores paso a paso.
