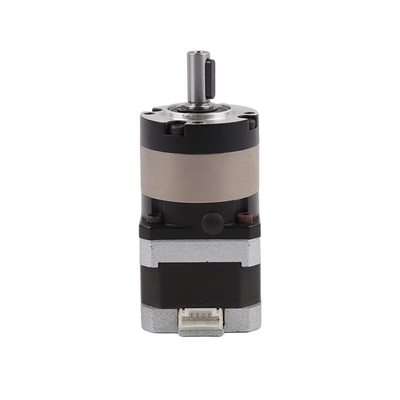

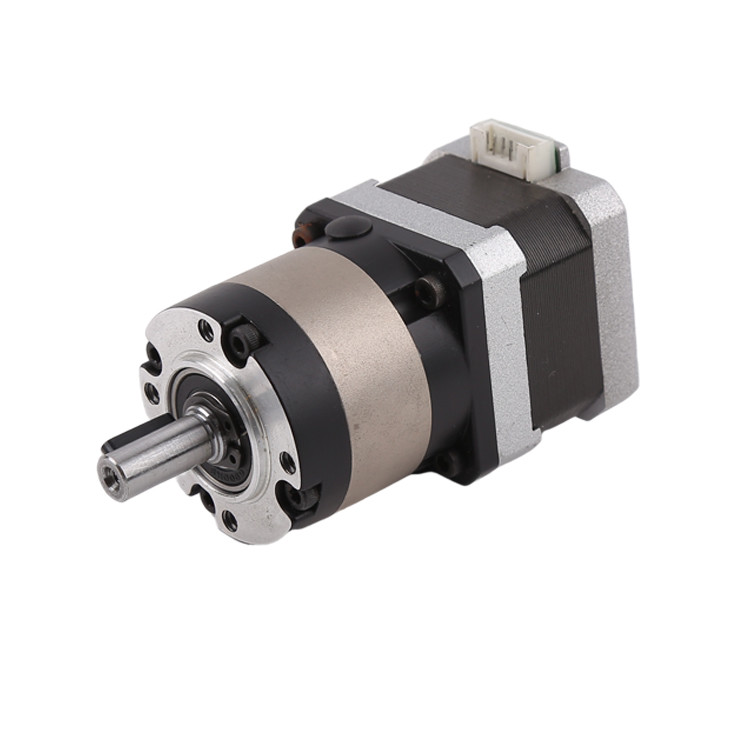

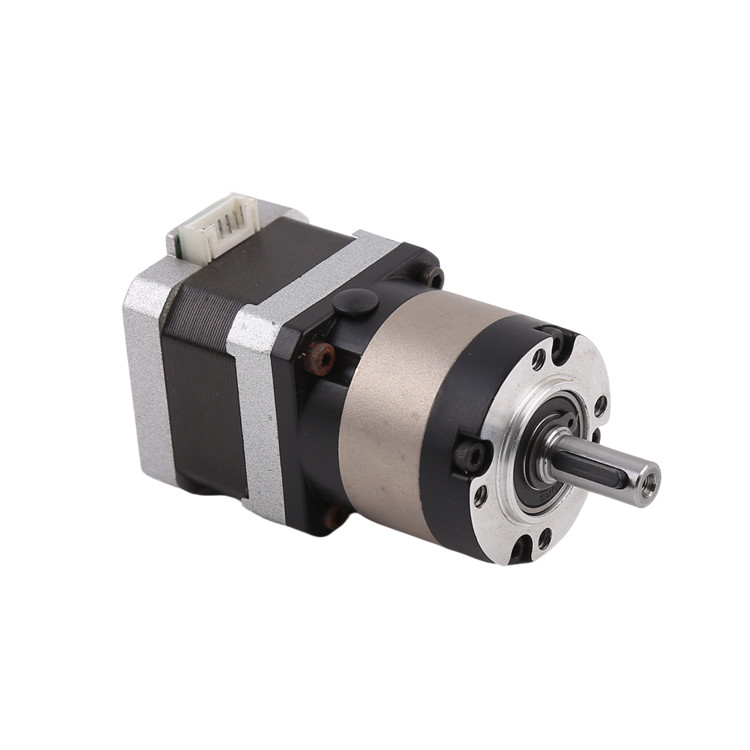

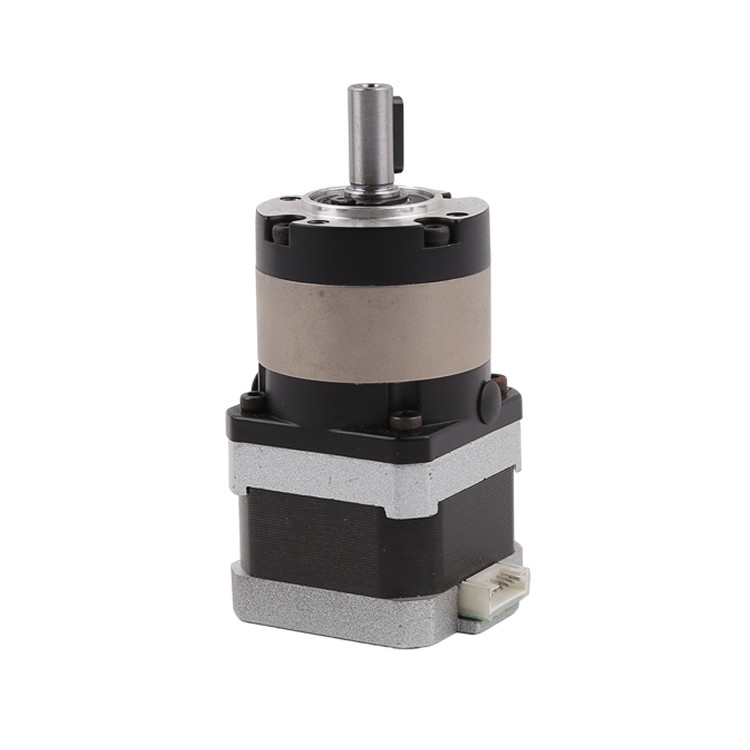

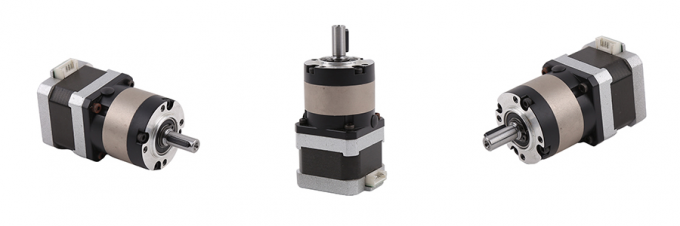

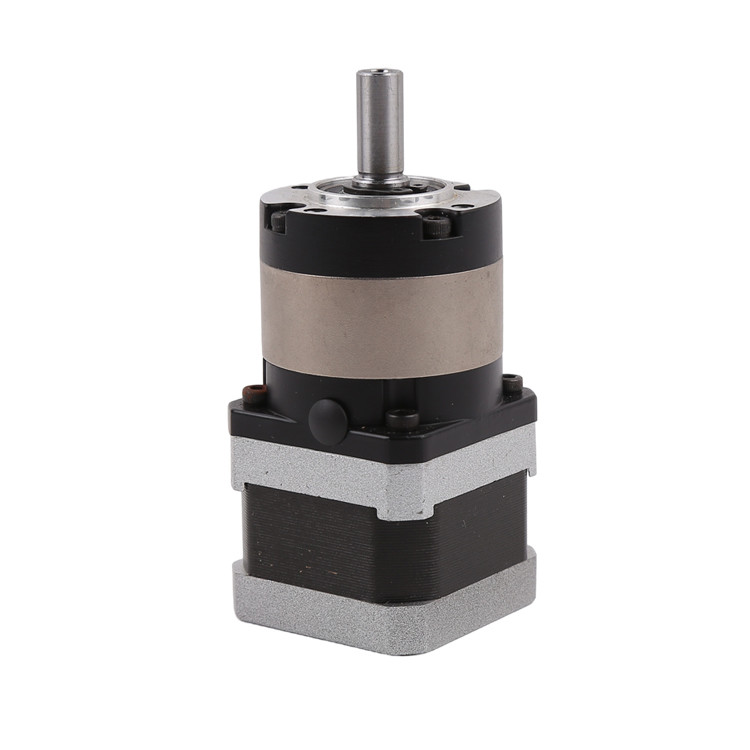

NEMA 17 42 mm motor híbrido paso a paso con caja de cambios planetaria
Lugar de origen | China. |
---|---|
Nombre de la marca | VIC-TECH |
Certificación | RoHS |
Número de modelo | 42HS-PG |
Cantidad de orden mínima | 1 unidad |
Precio | $20.2-$38/unit |
Detalles de empaquetado | El producto se embala con algodón de la perla, y el exterior está en un cartón. |
Tiempo de entrega | 10~30 días después de recibir el pago de la muestra |
Condiciones de pago | MoneyGram, Western Union, tarjeta de crédito, T/T, L/C |
Capacidad de la fuente | 100000 unidades/año |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xTipo del motor | motor híbrido paso a paso + caja de cambios planetaria | Ángulo de paso | ratio 1.8°/gear |
---|---|---|---|
Tamaño del motor | 42m m | Tipo de caja de cambios | Caja de cambios planetaria |
Cantidad mínima de pedido | 1 unidad | ||
Alta luz | Motor paso a paso híbrido de 42 mm,Motor paso a paso híbrido de caja de engranajes planetaria,Motor paso a paso con engranajes NEMA17 |
Eficiente motor híbrido NEMA 17 con caja de cambios planetaria 42 mm motor híbrido paso a paso caja de cambios planetaria
Descripción
Este es un motor paso a paso híbrido NEMA 17 con caja de cambios planetaria 42 mm motor paso a paso reducidor de engranajes híbridos.
La gama de motores híbridos paso a paso de 42 mm puede equiparse con una caja de cambios de alto rendimiento, disponible en una variedad de relaciones de marcha y longitudes de motor que van desde 25 mm hasta 60 mm.Nuestras cajas de cambios cuentan con una alta eficienciaSe utiliza junto con un accionamiento paso a paso en miniatura para reducir la vibración y lograr una mayor resolución de paso.
La longitud del motor está relacionada con el par, mientras que la longitud de la caja de cambios está relacionada con la clase de caja de cambios y la relación de transmisión.
Además, tenemos una serie de relaciones de transmisión diferentes para que usted pueda elegir, con relaciones de transmisión que van desde 3,1 a 200:1.
Cuanto mayor sea la relación de velocidad, más lenta será la velocidad del motor y mayor será el par de salida.
En función de las diferentes etapas de engranaje, las cajas de engranajes tendrán diferentes longitudes y eficiencias, desde un 90% de eficiencia en la clase 1 hasta un 63% de eficiencia en la clase 4.
Si tenemos la suerte de haber despertado su interés, por favor háganos saber los siguientes parámetros.
1. tensión y frecuencia
2. número de revoluciones y dirección de rotación
3. tipo de eje de salida (nuestro eje estándar y su eje personalizado)
4. el par en el eje de salida
5. longitud de los cables si lo requiere
Parámetros del motor
Número de modelo. | Las demás partidas del anexo II |
Duración del motor posible ((L1) | 25 / 28 / 34 / 40 / 48 / 52 / 60 |
Rango de corriente | 0.4~1.7A/fase |
Variación de par (un solo motor) | 1.8~7 KG*cm |
Ángulo de paso | 1.8° |
Torque de salida Motor | la relación de torque*transmisión* de eficiencia |
Parámetros de la caja de cambios
Niveles de engranajes | Eficiencia | longitud de la caja de cambios | Proporción de transmisión opcional |
1 | El 90% | 40 | 3:1,4:1, 5:1,7:1,10:1 |
2 | El 80% | 51 | 12:1,15:1,16:1,20:1,25:1,28:1,35:1,40:1,50:1,70:1 |
3 | El 72% | 62 | 60:1,80:1,100:1,125:1,140:1,175:1,200:1 |
Dibujo de diseño
Dibujo de diseño
Torque del motor frente a la velocidad de conducción (pps)

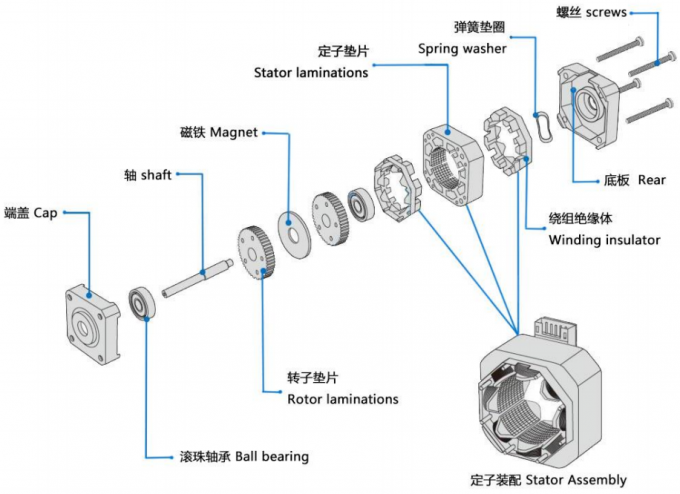

Estructura básica de los motores paso a paso NEMA
Aplicación del motor paso a paso híbrido
Debido a la alta resolución de los motores paso a paso híbridos (200 o 400 pasos por revolución), se utilizan ampliamente para aplicaciones que requieren una alta precisión, como:
Impresión 3D
Control industrial (CNC, fresadoras automáticas, máquinas textiles)
Aparatos periféricos para ordenadores
Máquina de embalaje
Y otros sistemas automáticos que requieren un control de alta precisión.
Notas sobre los motores híbridos paso a paso
Los clientes deben seguir el principio de seleccionar primero los motores paso a paso, y luego seleccionar el conductor basado en el motor paso a paso existente
Es mejor no utilizar el modo de conducción a paso completo para conducir un motor paso a paso híbrido, y la vibración es mayor bajo la conducción a paso completo.
El motor paso a paso híbrido es más adecuado para ocasiones de baja velocidad.y puede ser conectado con una caja de cambios para reducir su velocidadEl motor tiene una alta eficiencia de trabajo y un bajo ruido a una frecuencia adecuada.
Debido a razones históricas, sólo el motor con un voltaje nominal de 12 V utiliza 12 V. Otro voltaje nominal en el dibujo de diseño no es exactamente el voltaje de accionamiento más adecuado para el motor.Los clientes deben elegir el voltaje de accionamiento adecuado y el controlador adecuado en función de sus propios requisitos..
Cuando el motor se utiliza a gran velocidad o con una gran carga, generalmente no se arranca directamente a la velocidad de trabajo.el motor no pierde pasos, y segundo, puede reducir el ruido y mejorar la precisión de posicionamiento.
El motor no debe funcionar en el área de vibración (por debajo de 600 PPS).Si debe utilizarse a velocidades bajas, el problema de vibración podría reducirse cambiando el voltaje, la corriente o añadiendo algo de amortiguación.
Cuando el motor funcione por debajo de 600 PPS (0,9 grados), debe ser accionado por una corriente pequeña, una inductancia grande y un voltaje bajo.
Para cargas con un gran momento de inercia, se debe seleccionar un motor de gran tamaño.
Cuando se requiere una mayor precisión, se podría resolver añadiendo una caja de cambios, aumentando la velocidad del motor o utilizando conducción de subdivisión.Pero el precio de todo el sistema es relativamente caro., por lo que rara vez se usa.
Tamaño del motor paso a paso
Actualmente tenemos 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) motores híbridos paso a paso.cuando se selecciona un motor híbrido paso a paso.
Servicio de personalización
Proporcionamos servicio de personalización en el motor incluyendo el número de cables de plomo ((4 alambres/6 alambres/8 alambres), resistencia de la bobina, longitud y color del cable, también tenemos varias alturas para que los clientes elijan.
El eje de salida regular es el eje D, si los clientes requieren eje de tornillo de plomo, proporcionamos servicio de personalización en tornillos de plomo, y puede ajustar el tipo de tornillo de plomo y la longitud del eje.
La imagen a continuación es un motor híbrido paso a paso típico con tornillo de plomo trapezoidal.
Tiempo de entrega
Si tenemos muestras en stock, podemos enviar muestras en 3 días.
Si no tenemos muestras en stock, necesitamos producirlas, el tiempo de producción es de unos 20 días naturales.
Para la producción en masa, el tiempo de entrega depende de la cantidad del pedido.
Método de pago y condiciones de pago
Para las muestras, en general aceptamos Paypal o Alibaba.
Para la producción en masa, aceptamos el pago T/T.
Para las muestras, cobramos el pago completo antes de la producción.
Para la producción en masa, podemos aceptar el pago anticipado del 50% antes de la producción, y recoger el pago restante del 50% antes del envío.
Después de que cooperamos orden más de 6 veces, podríamos negociar otros términos de pago como A / S (después de la vista)
Preguntas frecuentes
1¿Cuánto tiempo es el tiempo de entrega general para las muestras? ¿Cuánto tiempo es el tiempo de entrega para los pedidos grandes de back-end?
El tiempo de entrega del pedido de muestra es de unos 15 días, el tiempo de entrega del pedido de cantidad masiva es de 25-30 días.
2¿Acepta servicios personalizados?
Aceptamos productos personalizados, incluyendo el parámetro del motor, el tipo de alambre, el eje de salida, etc.
3¿Es posible añadir un codificador a este motor?
Para este tipo de motor, podemos añadir un codificador en la tapa del motor.
