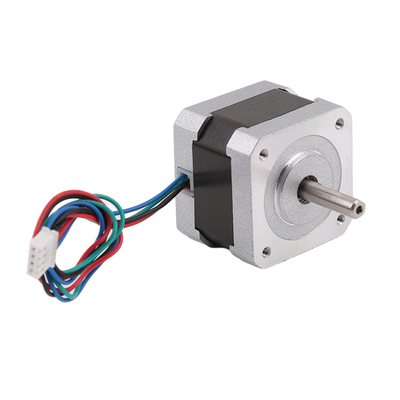

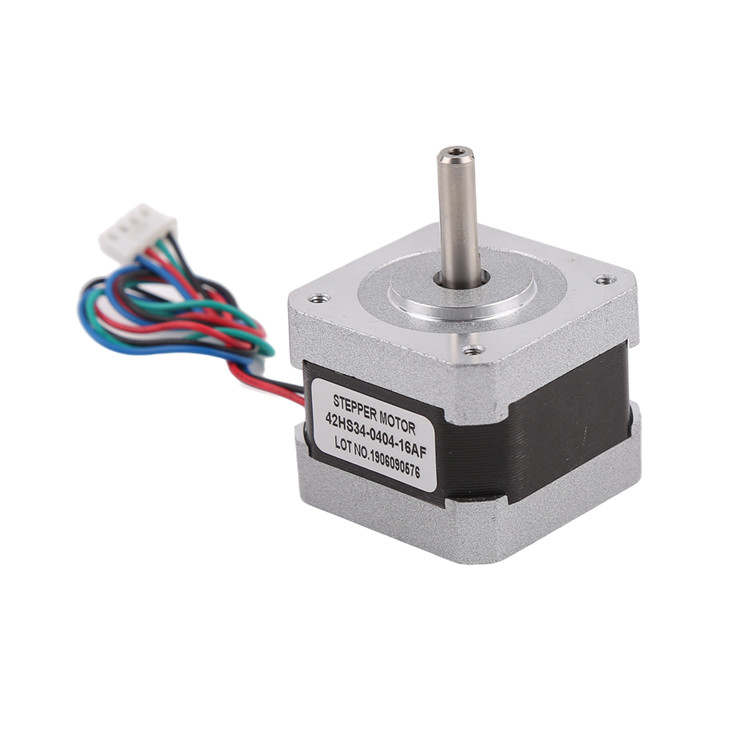

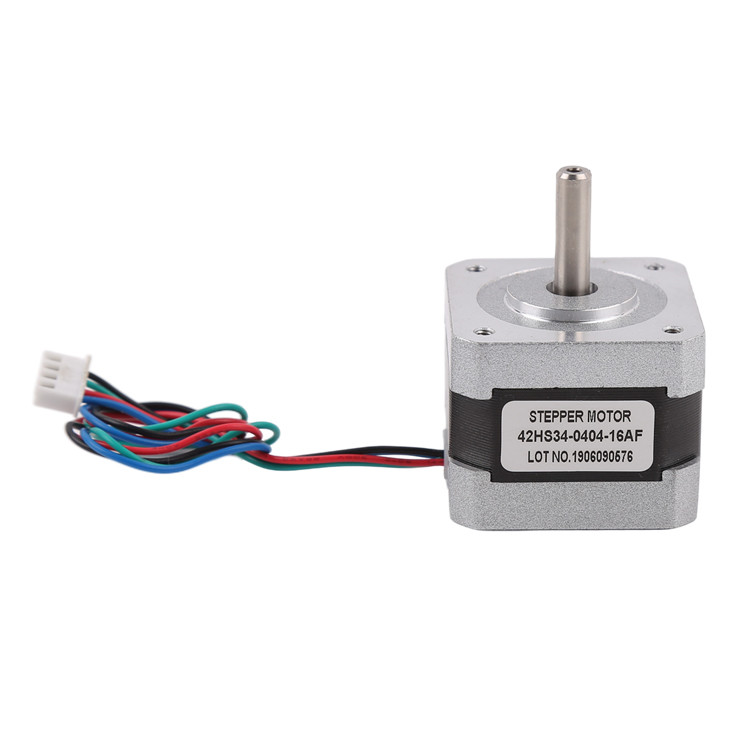

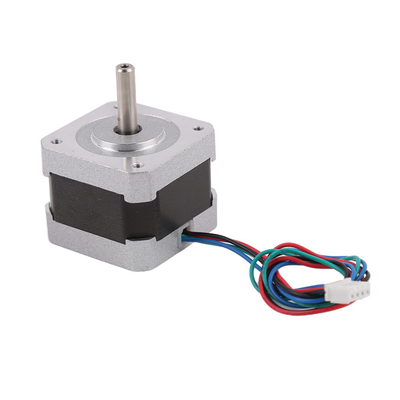

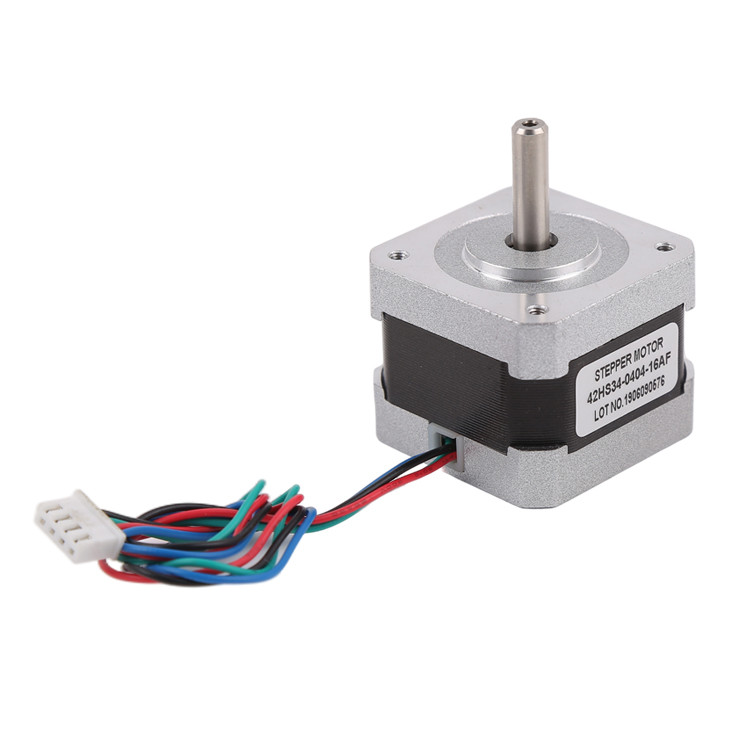

Motor paso a paso de alta precisión de 42 mm NEMA 17 motor paso a paso híbrido

Lugar de origen China.
Nombre de la marca VIC-TECH
Certificación RoHS
Número de modelo 42HS
Cantidad de orden mínima 1 unidad
Precio $8.00 - $15.00 / Units
Detalles de empaquetado El producto se embala con algodón de la perla, y el exterior está en un cartón.
Tiempo de entrega 10~30 días después de recibir el pago de la muestra
Condiciones de pago MoneyGram, Western Union, tarjeta de crédito, T/T, L/C
Capacidad de la fuente 100000 unidades/año

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tipo de motor Motor paso a paso híbrido Ángulo de paso 00,9° o 1,8°
Tamaño del motor Se trata de una prueba de la calidad de los productos. No. de fases 2 fases (bipolares)
Corriente nominal 0.4~1.68A/fase Duración del motor 25 a 60 mm
Cantidad mínima de pedido 1 unidad
Alta luz

Motor de pasos de la nema 17 42m m

,

Motor paso a paso híbrido de 42 mm

,

Motor paso a paso híbrido de dos fases

Deja un mensaje
Descripción de producto

Motor paso a paso de 42 mm de alta precisión NEMA 17 Motor paso a paso híbrido

Descripción

Este es un motor paso a paso híbrido NEMA 17 de 42 mm de diámetro.
Tenemos: 20mm, 28mm, 35mm, 39mm, 57mm, 60mm, 86mm, 110mm, 130mm además de 42mm de diámetro, estos motores se pueden combinar con cajas de cambios.
Alturas del motor: 25mm, 28mm, 34mm, 40mm, 48mm, 60mm, cuanto mayor sea la altura del motor, mayor será el par, los clientes eligen según sus necesidades.

Las áreas de aplicación también son amplias, tales como: robots, equipos de automatización electrónica industrial, equipos médicos, equipos de publicidad, equipos de impresión, maquinaria textil, etc.
En la actualidad, hemos exportado a más de 20 países como Estados Unidos, Alemania, Italia, España, Reino Unido, México, Brasil, etc.
Si está interesado en nuestros productos, no dude en contactarnos.

fdsf 1

Parámetros

Ángulo de paso

(¿ Qué pasa?)

Duración del motor

(mm)

Torque de retención

(kg*cm)

En la actualidad

/fase

(Fase A)



Resistencia

(Oh/ fase)

Inductividad

(mH/fase)

No. de

Las pistas

Inercia de rotación

(g*cm)2)

Peso

(KG)

1.8 25 1.8 0.4 24 36 4 20 0.15
1.8 28 1.5 0.5 20 21 4 24 0.2
0.9 34 2.2 1.33 2.1 4.2 4 35 0.22
1.8 34 1.6 0.95 4.2 2.5 6 34 0.22
0.9 40 2.6 1.2 3.3 3.4 6 54 0.28
1.8 40 3.6 1.68 1.65 3.2 4 54 0.28
0.9 48 3.17 1.2 3.3 4 6 68 0.38
1.8 48 4.4 1.68 1.65 2.8 4 68 0.38
0.9 60 5.5 1.68 1.65 5 4 106 0.55
1.8 60 5.6 1.2 6 7 6 102 0.55

Los parámetros anteriores son productos estándar para referencia, el motor se puede personalizar según los requisitos del cliente.

Dibujo de diseño

dfdsfs 2

Estructura básica de los motores paso a paso NEMA

dfsds 3

Aplicación del motor paso a paso híbrido

Debido a la alta resolución de los motores paso a paso híbridos (200 o 400 pasos por revolución), se utilizan ampliamente para aplicaciones que requieren una alta precisión, como:
Impresión 3D
Control industrial (CNC, fresadoras automáticas, máquinas textiles)
Aparatos periféricos para ordenadores
Máquina de embalaje
Y otros sistemas automáticos que requieren un control de alta precisión.

rwe 3

AplicaciónNotas sobre los motores híbridos paso a paso

pro2

Servicio de personalización

El diseño del motor se puede ajustar en función de los requisitos del cliente, incluidos:
Diámetro del motor: tenemos motores de 6 mm, 8 mm, 10 mm, 15 mm y 20 mm de diámetro
Resistencia de la bobina/tensión nominal: la resistencia de la bobina es ajustable, y con una resistencia mayor, el voltaje nominal del motor es mayor.
Diseño del soporte/longitud del tornillo de plomo: si el cliente desea que el soporte sea más largo/cortísimo, con un diseño especial como orificios de montaje, es ajustable.
PCB + cables + conector: el diseño de PCB, la longitud del cable y el paso del conector son todos ajustables, pueden ser reemplazados en FPC si los clientes lo requieren.

rew 4

Tiempo de entrega

Si tenemos muestras en stock, podemos enviar muestras en 3 días.
Si no tenemos muestras en stock, necesitamos producirlas, el tiempo de producción es de unos 20 días naturales.
Para la producción en masa, el tiempo de entrega depende de la cantidad del pedido.

Método de pago y condiciones de pago

Para las muestras, en general aceptamos Paypal o Alibaba.
Para la producción en masa, aceptamos el pago T/T.
Para las muestras, cobramos el pago completo antes de la producción.
Para la producción en masa, podemos aceptar el pago anticipado del 50% antes de la producción, y recoger el pago restante del 50% antes del envío.
Después de que cooperamos orden más de 6 veces, podríamos negociar otros términos de pago como A / S (después de la vista)

Preguntas frecuentes

1¿Cuánto tiempo es el tiempo de entrega general para las muestras? ¿Cuánto tiempo es el tiempo de entrega para los pedidos grandes de back-end?
El tiempo de entrega del pedido de muestra es de unos 15 días, el tiempo de entrega del pedido de cantidad masiva es de 25-30 días.

2¿Acepta servicios personalizados?
Aceptamos productos personalizados, incluyendo el parámetro del motor, el tipo de alambre, el eje de salida, etc.

3¿Es posible añadir un codificador a este motor?
Para este tipo de motor, podemos añadir un codificador en la tapa del motor.
