China SM15-45L 2 motor de escalonamiento de la precisión 6V DC del motor del alambre de la fase 4 15m m ángulo del paso de 18 grados

Motor paso a paso lineal de 2 fases y 4 hilos Motor de tornillo con mini motor paso a paso

Características del motor paso a paso de 15 mm M3 con tornillo de plomo:

SM15-45L es un motor de precisión de micro-paso, la longitud efectiva del tornillo de plomo es de 45 mm, el motor de paso del micro-deslizador es un motor de paso POM con un motor de paso lineal de 6 V DC en soporte,el paso del tornillo de plomo M3 es 0.5mm, y está soportado por un tornillo de plomo y un tornillo de plomo El tornillo se convierte en empuje.
El ángulo de paso básico del motor es de 18 grados, y el motor corre 20 pasos por semana, por lo que la resolución de desplazamiento puede alcanzar 0,02 mm, logrando el propósito de control preciso.
En términos de actuadores, se utiliza el método de accionamiento de subdivisión para satisfacer.
Debido a su pequeño tamaño, alta precisión y fácil control, este motor paso a paso en miniatura es ampliamente utilizado en cámaras, instrumentos ópticos, lentes, equipos médicos de precisión,cerraduras automáticas de puertas y otros campos.
La línea de conexión del motor se puede personalizar de acuerdo con las necesidades del cliente, y la carrera de tornillo del motor también se puede personalizar de acuerdo con la instalación y el desarrollo del cliente

Este es un tipo de motor paso a paso equipado con un soporte, un tornillo de plomo y un deslizador de movimiento relativo.

Debido a que el eje de salida del motor es un tornillo, durante la rotación del tornillo, el tornillo impulsa el deslizador para moverse hacia adelante y hacia atrás.Las acciones tales como avanzar y retroceder se pueden proporcionar convenientemente.Además, el motor paso a paso puede controlar con precisión la velocidad de rotación, el número de rotaciones, etc., que también determina la velocidad de movimiento del deslizador,y la posición del movimiento es precisa y controlableY la precisión de la posición puede ser controlada hasta dentro de 0.05 mm.

Debido a las características anteriores, dichos motores se utilizan ampliamente en equipos de belleza, equipos médicos, máquinas expendedoras automáticas, inspección rápida y otros campos.

Principales aplicaciones

1) elmáquinas expendedoras

2) Instrumentos ópticos

3) Dispositivos médicos de precisión

4)equipo de belleza

Otras aplicaciones de control preciso

Motor paso a paso de 15 mm M3 con tornillo de plomoEspecificaciones:

Dibujo de un motor paso a paso de 15 mm de plástico deslizante de 80 mm de carrera:

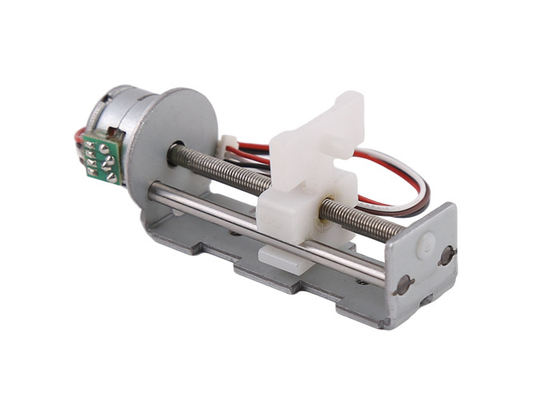

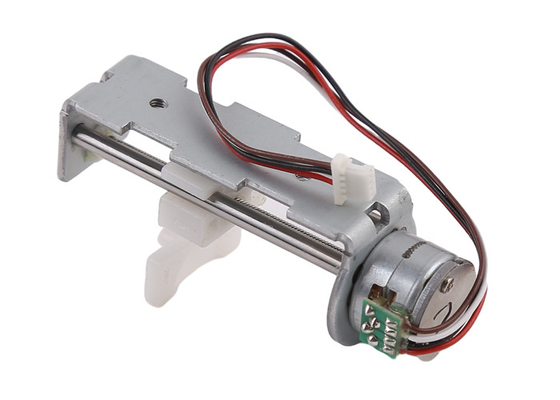

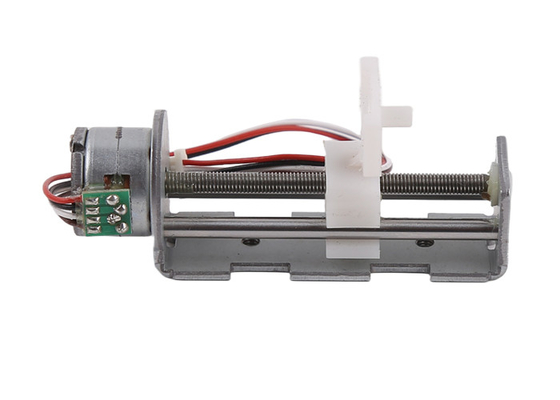

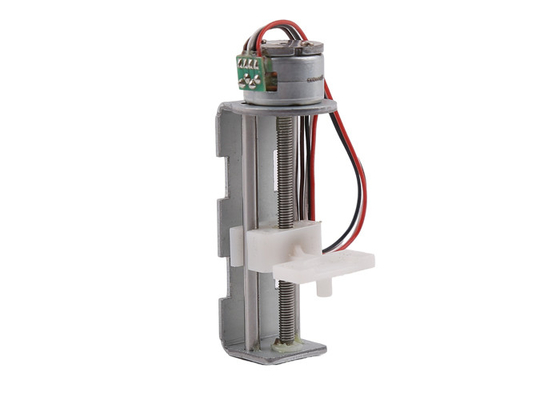

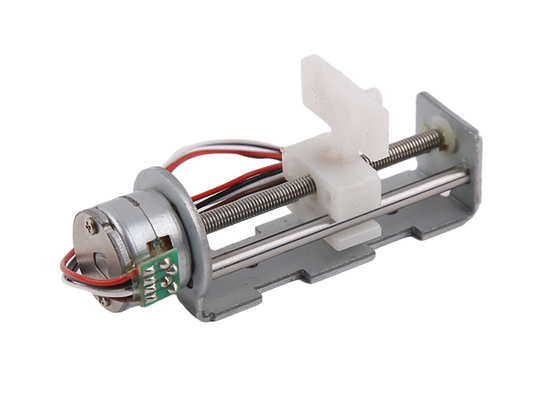

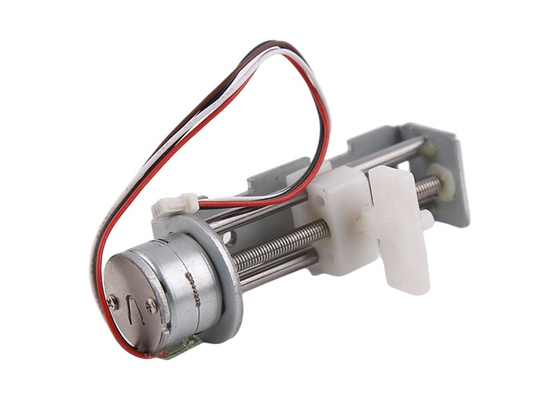

Display del producto para el motor paso a paso deslizador de plástico de 15 mm:

Los clientes pueden personalizar el contenido:

1En cuanto al diámetro exterior del producto, se pueden seleccionar diferentes tamaños como 6 8 10 15 20 25 mm de acuerdo con el entorno de uso del cliente, la resistencia del espacio, etc.

2La posición de salida del motor se puede seleccionar libremente dentro de un rango de 360 grados, para satisfacer los requisitos de instalación en el mejor estado.Los PCB, FPC pin desnudo.

2De acuerdo con los requisitos de los clientes, la carrera efectiva del motor se puede personalizar dentro de un cierto rango, teniendo en cuenta principalmente el diámetro y la longitud del tornillo.

Por lo general, la longitud máxima del tornillo M2 puede ser de 50 mm, el tornillo M3 puede ser de 100 mm, y el tornillo M4 puede ser de 100 mm.El uso de un tornillo de plomo con un diámetro demasiado grande para un motor pequeño consume mucha energía, por lo que debe tenerse en cuenta a fondo la elección de un motor.

4El material del deslizador está generalmente hecho de plástico, que es fácil de formar y económico.

Cuando el cliente tiene un entorno de uso y requisitos especiales, el deslizador también puede estar hecho de piezas metálicas.

Por supuesto, el costo será relativamente alto, que se determina de acuerdo con los requisitos del cliente para la forma y el tamaño del control deslizante.
