Tornillo trapezoidal de pasos 8V del motor 15m m del resbalador tamaño pequeño con el tornillo de posicionamiento hexagonal de la nuez Tr3*1P*2N
| Lugar de origen | China. |
|---|---|
| Nombre de la marca | VIC-TECH |
| Certificación | RoHS |
| Número de modelo | SM1567A |
| Cantidad de orden mínima | 1 unidad |
| Precio | $3.5~$11/Unit |
| Detalles de empaquetado | El producto se embala con algodón de la perla, y el exterior está en un cartón. |
| Tiempo de entrega | 10 ~ 30 días después de recibir el pago de la muestra |
| Condiciones de pago | MoneyGram, Western Union, tarjeta de crédito, T/T, L/C |
| Capacidad de la fuente | 100000 unidades/año |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tipo de motor | Motor de pasos + tornillo de posicionamiento y nuez lineares | Tamaño del motor | diámetro de 15 milímetros |
|---|---|---|---|
| Ángulo de paso | 18° | tornillo de posicionamiento | Tr3*1P*2N |
| Fase no. | 2 fases (4 alambres) | Recorrido | Cerca de 84m m |
Descripción de producto
Torsión trapezoidal de 15 mm con motor paso a paso lineal de 18 grados PM con tuerca hexagonal
Descripción:
Este es un motor paso a paso de 15 mm de diámetro conectado con un tornillo de plomo y una tuerca.
El tornillo de plomo es un tornillo trapezoidal, y el número de pieza del tornillo de plomo es: Tr3*1P*2N
Tr3 significa que es un tornillo trapezoidal y el diámetro exterior del tornillo es de 3 mm
1P significa que el tono es de 1 mm
2N significa que el tornillo de plomo tiene 2 arranques
Por lo tanto, el plomo de este tornillo es 2N * 1P = 2 mm
La tuerca en el tornillo de plomo es una tuerca hexagonal.
Parámetros:
| Número de modelo. | Se trata de un artículo del Reglamento (CE) n.o 1224/2009. |
| Diámetro del motor | 15 mm |
| Válvulas de tensión | 5 ~ 8V |
| Resistencia de la bobina | 15Ω/fase |
| Número de fases | Fase 2 (Bipolar) |
| Ángulo de paso | 18°/paso |
| Tipo de tornillo de plomo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero |
| Distancia de viaje | Aproximadamente 84 mm |
| Tipo de nuez | Noches hexagonales |
Dibujo de diseño:

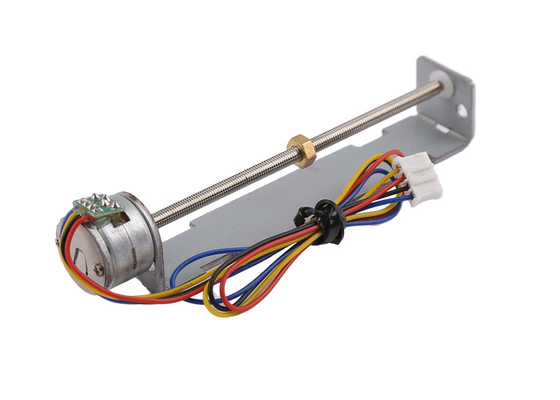

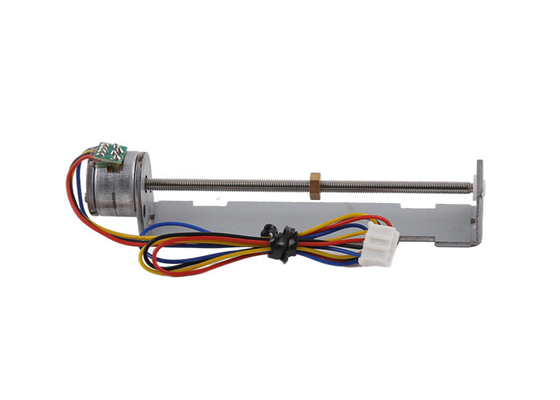

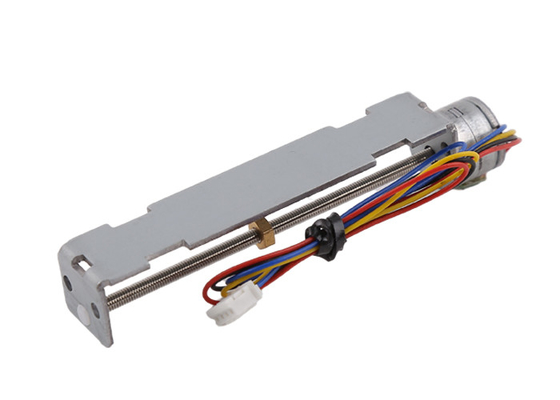

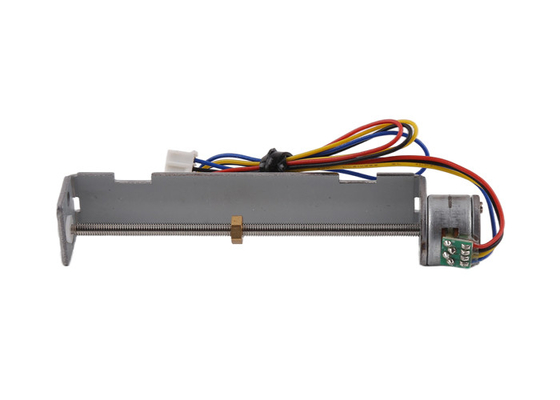

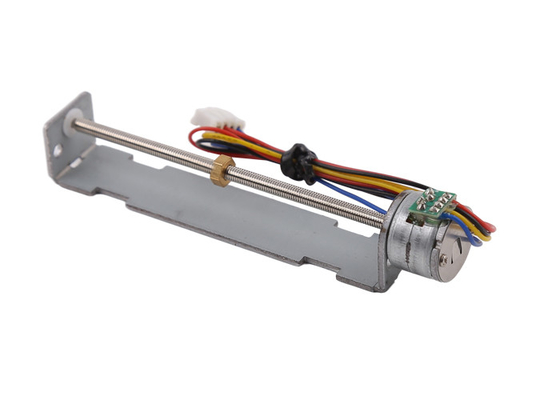

Display del producto:
Sobre el motor paso a paso lineal con deslizador:
Nuestro motor deslizador es un conjunto completo de ensamblaje incluyendo motor + tornillo de plomo + soporte + deslizador.
El ángulo de paso del motor es generalmente de 18°/paso, lo que significa 20 pasos para cada giro.
Cuando el motor gira un giro, el deslizador mueve un conducto.
Para los tornillos de conducción de arranque único: inclinación = conducción.
Así que la longitud del paso es (la longitud del paso significa movimiento lineal desplazamientos del deslizador, cuando el motor paso a paso tomar exactamente un paso):
Válvula de conducción/pasos de cada rotación
Por ejemplo, si el tornillo de plomo es M2 * 0.4P (0,4 mm de ancho regular M2 tornillo de plomo), el ángulo de paso del motor es de 18 °, la longitud de paso de este motor es de 0.4 mm/20 = 0.02 mm / paso.
Además, la longitud del tornillo de plomo es personalizable, y también tenemos que ajustar el diseño del soporte, si se personaliza la longitud del tornillo de plomo.
Aplicación de los motores paso a paso:
Los motores paso a paso se utilizan para el control preciso, ampliamente utilizados en equipos médicos, impresoras 3D, control de precisión industrial, equipos de automatización, etc.
Los motores paso a paso pueden utilizarse en cualquier mecanismo que requiera un control preciso y un movimiento rotacional/lineal.
Ventajas de los motores paso a paso:
El motor paso a paso puede alcanzar un control preciso incluso sin codificadores de bucle cerrado / sin sistema de retroalimentación, también no tienen cepillado eléctrico.Por lo tanto no hay interferencias electromagnéticas y chispas eléctricas problemasEn algunos casos, pueden sustituir a los motores de corriente continua con cepillado o sin cepillado.
Los motores paso a paso son fáciles de controlar con los conductores, y esta característica establece su importante posición en el campo del control preciso.
1- Control preciso alcanzable, programable
2Sin interferencias electromagnéticas y chispas eléctricas
3. Tamaño pequeño
4Precio razonable
5Bajo ruido.
6. Larga vida útil
Información de embalaje y envío:
Las muestras se envasan con esponja de espuma dentro de una caja de papel.
Para la producción en serie, los productos se envasan en cartón de papel.
Para el transporte marítimo (producción en masa), los cartones se envasan en palets.
Tiempo de envío:
Por vía expreso ((DHL/UPS/Fedex/TNT): 5~12 días
Por 4PX expreso: 10 ~ 20 días
Envío marítimo: 40~60 días (depende de los diferentes países)
