El motor de pasos de China VSM1065 10m m 18 grados camina motor de pasos del tornillo de posicionamiento del M2 del ángulo

VSM1065 motor paso a paso de 10 mm de diámetro y ángulo de paso de 18 grados

Descripción:

Este motor VSM1065 tiene un diámetro de 10 mm, con tornillo de plomo + deslizador.

Este tornillo de plomo es M2, pero el paso del tornillo de plomo es ligeramente diferente.

El tornillo de plomo M2 normal tiene un ancho de 0,4 mm, pero para este motor tiene un ancho de 0,5 mm.

Su tono es un poco más largo.

Tiene una tuerca de latón con M2 * P0.5.

La carrera efectiva (distancia de viaje) es de aproximadamente 33 mm, si los clientes quieren una distancia de viaje más corta / larga, tenemos otros modelos para la opción.

El ángulo de paso es de 18°/paso, y se necesitan 20 pasos para girar un giro.

La longitud del paso es de 0,025 mm/paso (la longitud del paso significa que el deslizador de movimiento lineal hace cuando el motor da un paso).

Parámetros:

Dibujo de diseño:

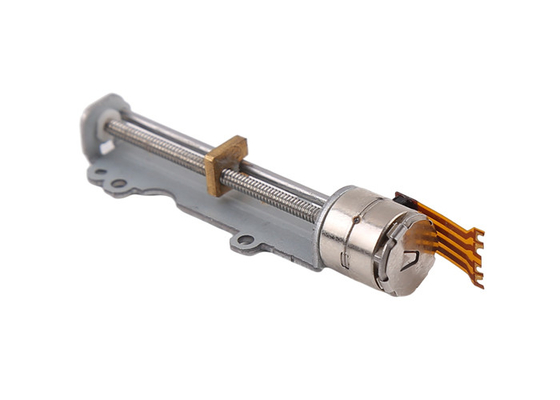

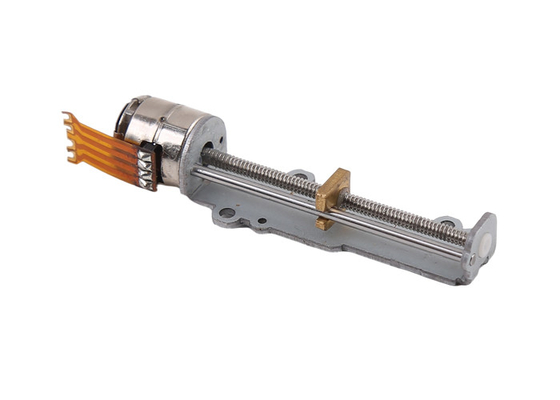

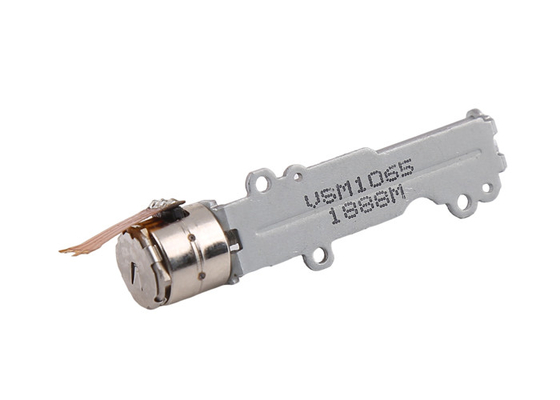

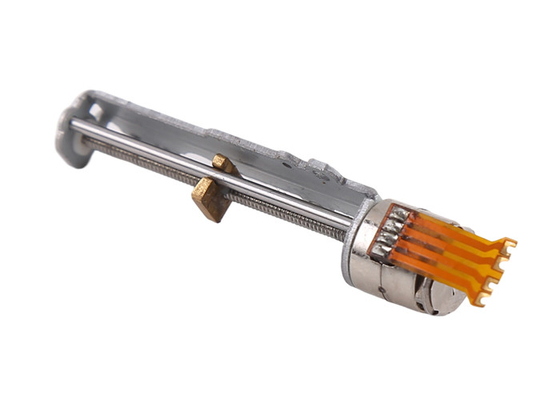

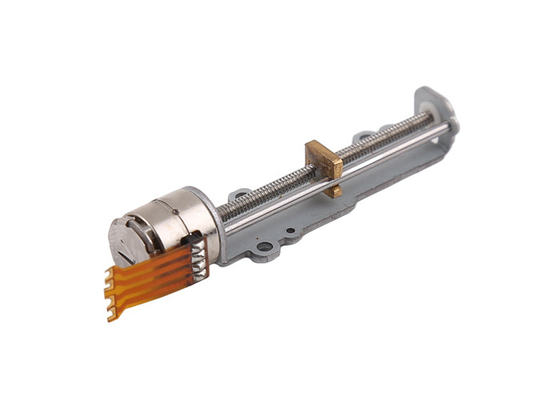

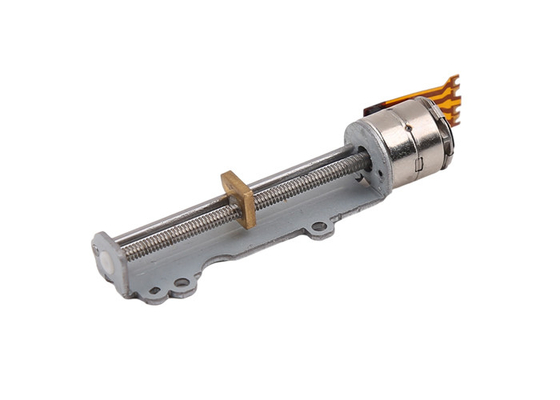

Display del producto:

Sobre el motor paso a paso lineal con deslizador:

Nuestro motor deslizador es un conjunto completo de ensamblaje incluyendo motor + tornillo de plomo + soporte + deslizador.

El ángulo de paso del motor es generalmente de 18°/paso, lo que significa 20 pasos para cada giro.

Cuando el motor gira un giro, el deslizador mueve un conducto.

Para los tornillos de conducción de arranque único: inclinación = conducción.

Así que la longitud del paso es (la longitud del paso significa movimiento lineal desplazamientos del deslizador, cuando el motor paso a paso tomar exactamente un paso):

Válvula de conducción/pasos de cada rotación

Por ejemplo, si el tornillo de plomo es M2 * 0.4P (0,4 mm de ancho regular M2 tornillo de plomo), el ángulo de paso del motor es de 18 °, la longitud de paso de este motor es de 0.4 mm/20 = 0.02 mm / paso.

Además, la longitud del tornillo de plomo es personalizable, y también tenemos que ajustar el diseño del soporte, si se personaliza la longitud del tornillo de plomo.

Aplicación de los motores paso a paso:

Los motores paso a paso se utilizan para el control preciso, ampliamente utilizados en equipos médicos, impresoras 3D, control de precisión industrial, equipos de automatización, etc.

Los motores paso a paso pueden utilizarse en cualquier mecanismo que requiera un control preciso y un movimiento rotacional/lineal.

Ventajas de los motores paso a paso:

El motor paso a paso puede alcanzar un control preciso incluso sin codificadores de bucle cerrado / sin sistema de retroalimentación, también no tienen cepillado eléctrico.Por lo tanto no hay interferencias electromagnéticas y chispas eléctricas problemasEn algunos casos, pueden sustituir a los motores de corriente continua con cepillado o sin cepillado.

Los motores paso a paso son fáciles de controlar con los conductores, y esta característica establece su importante posición en el campo del control preciso.

1- Control preciso alcanzable, programable

2Sin interferencias electromagnéticas y chispas eléctricas

3. Tamaño pequeño

4Precio razonable

5Bajo ruido.

6. Larga vida útil

Información de embalaje y envío:

Las muestras se envasan con esponja de espuma dentro de una caja de papel.

Para la producción en serie, los productos se envasan en cartón de papel.

Para el transporte marítimo (producción en masa), los cartones se envasan en palets.

Tiempo de envío:

Por vía expreso ((DHL/UPS/Fedex/TNT): 5~12 días

Por 4PX expreso: 10 ~ 20 días

Envío marítimo: 40~60 días (depende de los diferentes países)
