Ángulo de paso 18°/paso POM Deslizador de plástico Motor paso a paso 20 mm Diámetro Alta precisión

Motor de accionamiento lineal de 20 mm de diámetro de alta precisión con deslizador de plástico POM

Este es un motor paso a paso lineal de 20 mm de diámetro con tornillo de plomo M3 * 0.5P. El ancho del tornillo de plomo es de 0.5 mm.

Distancia de viaje ((tracción) es de aproximadamente 66mm, y si los clientes que más / distancia de viaje más corta, también tenemos otras opciones de longitud de tornillo de plomo.

El empuje de este motor es más de 1KG (10N), si los clientes no necesitan tanto empuje, y necesitan un tamaño más pequeño, también tenemos un motor de 15mm con el mismo diseño también,y su empuje es superior a 500 g (5N).

El deslizador es de plástico, también tenemos una opción de deslizador de latón, y tiene doble rodamientos lineales con él.

Siéntase libre de dejar un mensaje si está interesado en este motor, o si tiene alguna pregunta sobre este motor.

Parámetros:

Dibujo de diseño:

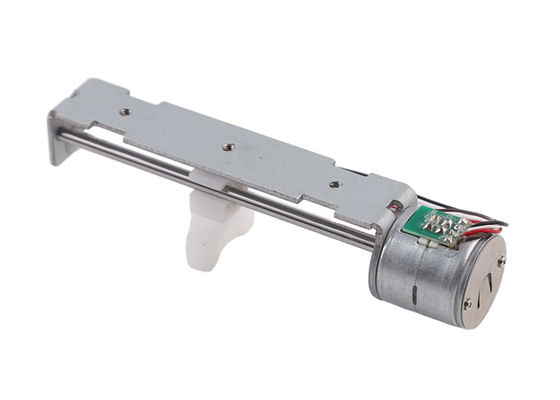

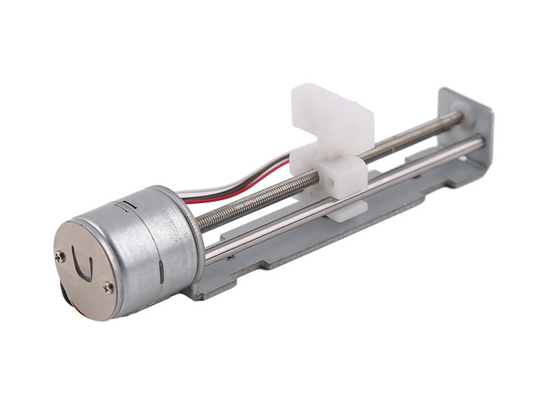

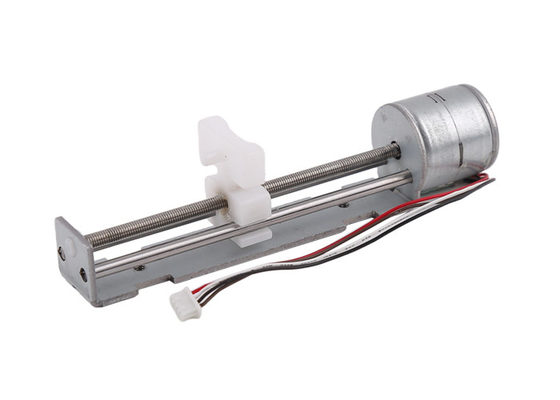

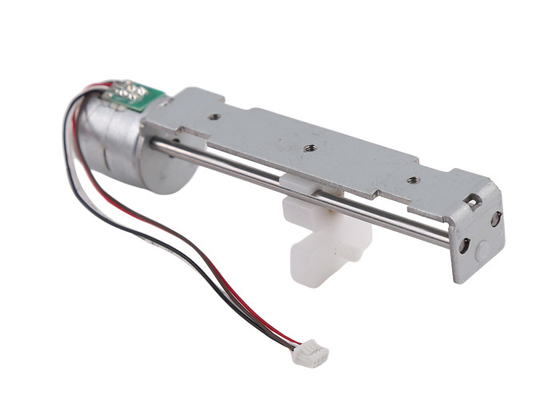

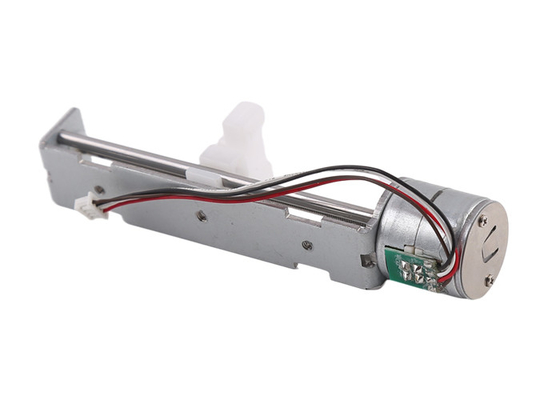

Display del producto:

Sobre el motor paso a paso lineal con deslizador:

Nuestro motor deslizador es un conjunto completo de ensamblaje incluyendo motor + tornillo de plomo + soporte + deslizador.

El ángulo de paso del motor es generalmente de 18°/paso, lo que significa 20 pasos para cada giro.

Cuando el motor gira un giro, el deslizador mueve un conducto.

Para los tornillos de conducción de arranque único: inclinación = conducción.

Así que la longitud del paso es (la longitud del paso significa movimiento lineal desplazamientos del deslizador, cuando el motor paso a paso tomar exactamente un paso):

Válvula de conducción/pasos de cada rotación

Por ejemplo, si el tornillo de plomo es M2 * 0.4P (0,4 mm de ancho regular M2 tornillo de plomo), el ángulo de paso del motor es de 18 °, la longitud de paso de este motor es de 0.4 mm/20 = 0.02 mm / paso.

Además, la longitud del tornillo de plomo es personalizable, y también tenemos que ajustar el diseño del soporte, si se personaliza la longitud del tornillo de plomo.

Aplicación de los motores paso a paso:

Los motores paso a paso se utilizan para el control preciso, ampliamente utilizados en equipos médicos, impresoras 3D, control de precisión industrial, equipos de automatización, etc.

Los motores paso a paso pueden utilizarse en cualquier mecanismo que requiera un control preciso y un movimiento rotacional/lineal.

Ventajas de los motores paso a paso:

El motor paso a paso puede alcanzar un control preciso incluso sin codificadores de bucle cerrado / sin sistema de retroalimentación, también no tienen cepillado eléctrico.Por lo tanto no hay interferencias electromagnéticas y chispas eléctricas problemasEn algunos casos, pueden sustituir a los motores de corriente continua con cepillado o sin cepillado.

Los motores paso a paso son fáciles de controlar con los conductores, y esta característica establece su importante posición en el campo del control preciso.

1- Control preciso alcanzable, programable

2Sin interferencias electromagnéticas y chispas eléctricas

3. Tamaño pequeño

4Precio razonable

5Bajo ruido.

6. Larga vida útil

Información de embalaje y envío:

Las muestras se envasan con esponja de espuma dentro de una caja de papel.

Para la producción en serie, los productos se envasan en cartón de papel.

Para el transporte marítimo (producción en masa), los cartones se envasan en palets.

Tiempo de envío:

Por vía expreso ((DHL/UPS/Fedex/TNT): 5~12 días

Por 4PX expreso: 10 ~ 20 días

Envío marítimo: 40~60 días (depende de los diferentes países)
