Motor paso a paso lineal en miniatura de 20 mm de empuje de 1 kg M3 para impresora D, control de precisión industrial, etc.
Lugar de origen | China. |
---|---|
Nombre de la marca | VIC-TECH |
Certificación | RoHS |
Número de modelo | Se aplicará el procedimiento siguiente: |
Cantidad de orden mínima | 1 unidad |
Precio | $7~$18/Unit |
Detalles de empaquetado | El producto se embala con algodón de la perla, y el exterior está en un cartón. |
Tiempo de entrega | 10 ~ 30 días después de recibir el pago de la muestra |
Condiciones de pago | MoneyGram, Western Union, tarjeta de crédito, T/T, L/C |
Capacidad de la fuente | 100000 unidades/año |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xTipo de motor | Motor de pasos linear del P.M. con el resbalador | Diámetro del motor | 20 mm |
---|---|---|---|
Ángulo de paso | 18°/step | Empuje lineal | > 1KG (10N) |
Recorrido | Aproximadamente 55 mm. | Tipo del resbalador | Escudero de latón + rodamientos lineales dobles |
SM20-55L-T 20mm empuje 1KG M3 motor paso a paso lineal con tornillo de plomo
Este es un motor paso a paso de magneto permanente de 20 mm de diámetro conectado con un soporte + tornillo de plomo + deslizador.
Hay dos rodamientos lineales, y pueden proporcionar un fuerte apoyo al deslizador, y asegurarse de que el deslizador pueda moverse con fluidez cuando la carga sube.
El tornillo de plomo es un tornillo M3 regular, el ancho es de 0,5 mm y el ángulo de paso del motor es de 18 ° / paso, por lo que se necesitan 20 pasos para girar un giro.
La longitud de paso del motor (resolución) es de 0,025/paso, asegúrese de que la resolución del motor cumpla con sus requisitos de precisión.
Parámetros:
Número de modelo. | Se aplicará el procedimiento siguiente: |
Tipo de motor | Motor PM bipolar |
Diámetro del motor | 20 mm |
Ángulo de paso | 18° |
Parafusos de plomo | M3 * P0.5 |
Duración del paso | 0.025 mm/paso |
Empuje lineal | 1KG (10N) |
Distancia de viaje | Aproximadamente 55 mm. |
Resistencia de la bobina | 20Ω/fase |
Dibujo de diseño:

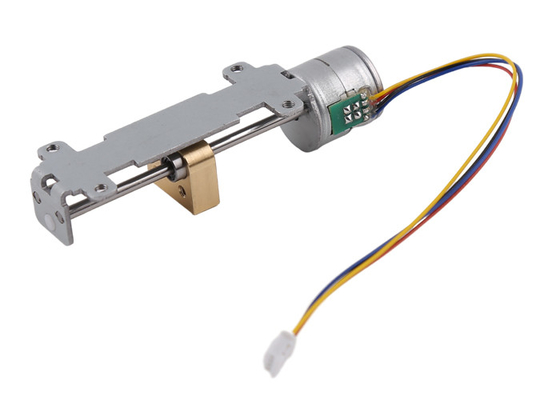

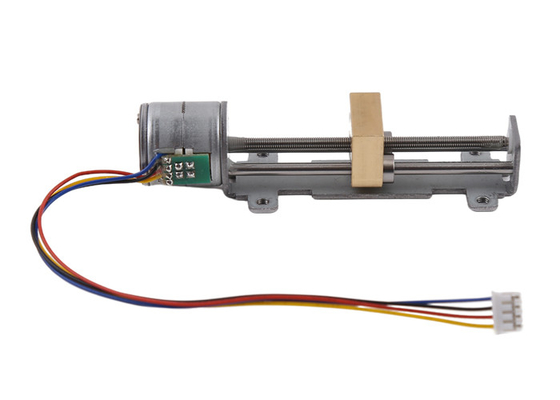

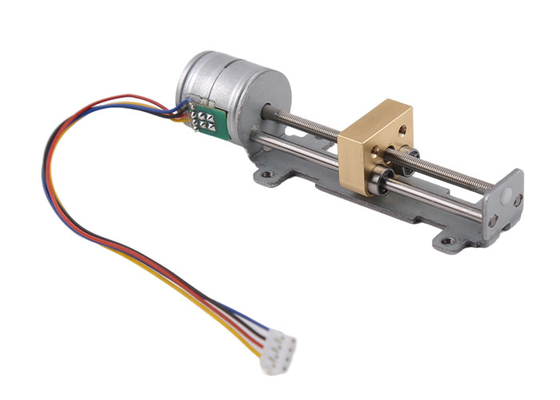

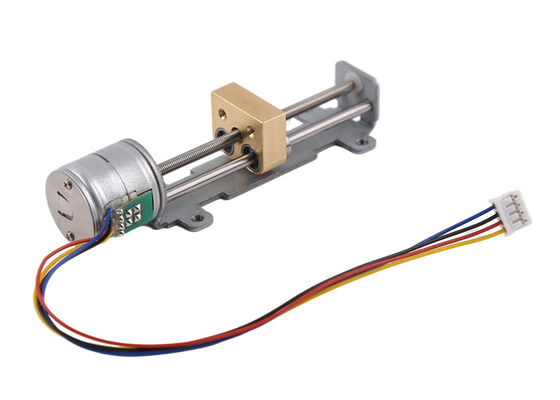

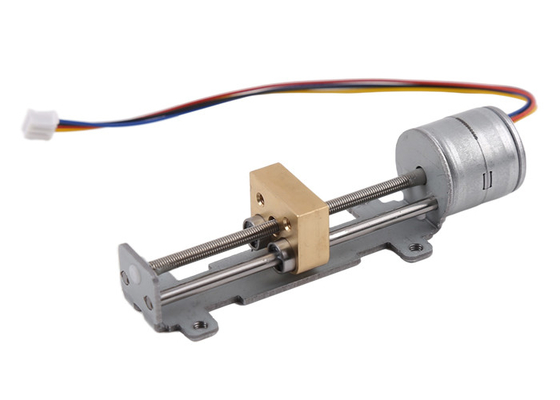

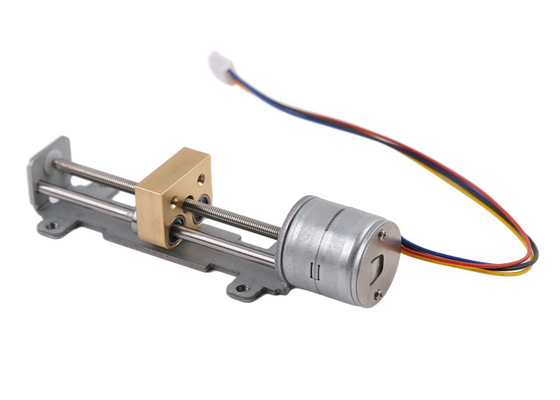

Display del producto:
Sobre el motor paso a paso lineal con deslizador:
Nuestro motor deslizador es un conjunto completo de ensamblaje incluyendo motor + tornillo de plomo + soporte + deslizador.
El ángulo de paso del motor es generalmente de 18°/paso, lo que significa 20 pasos para cada giro.
Cuando el motor gira un giro, el deslizador mueve un conducto.
Para los tornillos de conducción de arranque único: inclinación = conducción.
Así que la longitud del paso es (la longitud del paso significa movimiento lineal desplazamientos del deslizador, cuando el motor paso a paso tomar exactamente un paso):
Válvula de conducción/pasos de cada rotación
Por ejemplo, si el tornillo de plomo es M2 * 0.4P (0,4 mm de ancho regular M2 tornillo de plomo), el ángulo de paso del motor es de 18 °, la longitud de paso de este motor es de 0.4 mm/20 = 0.02 mm / paso.
Además, la longitud del tornillo de plomo es personalizable, y también tenemos que ajustar el diseño del soporte, si se personaliza la longitud del tornillo de plomo.
Aplicación de los motores paso a paso:
Los motores paso a paso se utilizan para el control preciso, ampliamente utilizados en equipos médicos, impresoras 3D, control de precisión industrial, equipos de automatización, etc.
Los motores paso a paso pueden utilizarse en cualquier mecanismo que requiera un control preciso y un movimiento rotacional/lineal.
Ventajas de los motores paso a paso:
El motor paso a paso puede alcanzar un control preciso incluso sin codificadores de bucle cerrado / sin sistema de retroalimentación, también no tienen cepillado eléctrico.Por lo tanto no hay interferencias electromagnéticas y chispas eléctricas problemasEn algunos casos, pueden sustituir a los motores de corriente continua con cepillado o sin cepillado.
Los motores paso a paso son fáciles de controlar con los conductores, y esta característica establece su importante posición en el campo del control preciso.
1- Control preciso alcanzable, programable
2Sin interferencias electromagnéticas y chispas eléctricas
3. Tamaño pequeño
4Precio razonable
5Bajo ruido.
6. Larga vida útil
