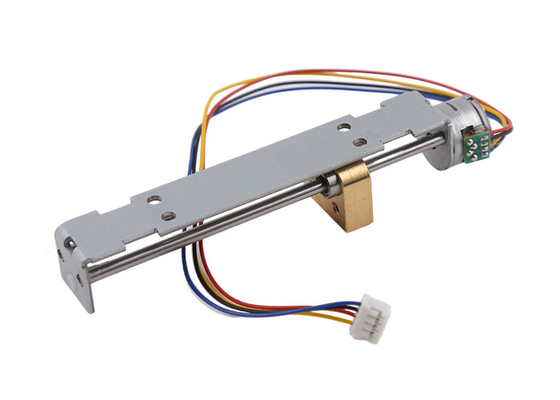

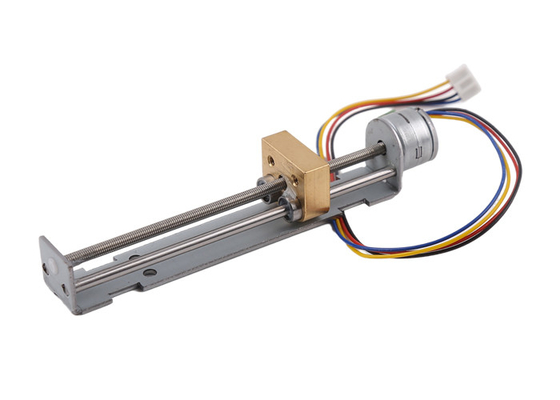

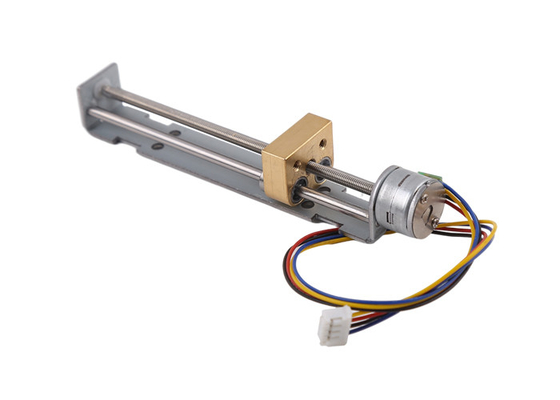

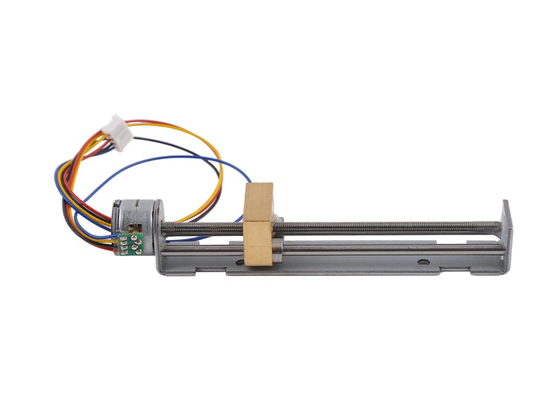

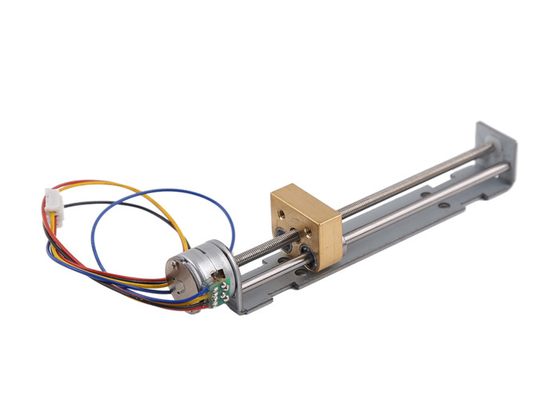

Diámetro de 15 mm Micro deslizador de tornillo longitud de 90 mm Micro deslizador motor paso a paso deslizador de cobre con soporte motor paso a paso lineal
Lugar de origen | China. |
---|---|
Nombre de la marca | VIC-TECH |
Certificación | RoHS |
Número de modelo | SM15-80L Deslizador de cobre |
Cantidad de orden mínima | 1 unidad |
Precio | US$4.5~18.5 |
Detalles de empaquetado | El producto se embala con algodón de la perla, y el exterior está en un cartón. |
Tiempo de entrega | 10 ~ 30 días después de recibir el pago de la muestra |
Condiciones de pago | MoneyGram, Western Union, tarjeta de crédito, T/T, L/C |
Capacidad de la fuente | 100000 unidades/año |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xTamaño del motor | 15m m (6 8 10 20 25 opcionales) | Ángulo de paso | 18 grados |
---|---|---|---|
Tipo de motor | motor de pasos con el tornillo de posicionamiento | Tipo del movimiento | Linear (adelante y posterior) |
Echada de la ventaja | M3 echada 0.5m m | Conducción de voltaje | 6 VDC |
Resistencia de la bobina | 15 ohmios (arreglo para requisitos particulares de la poder) | Método de conducción | Fase bipolar 2-2 |
Características del motor paso a paso de 15 mm M3 con tornillo de plomo:
15 mm de diámetro micro corredera longitud del tornillo 90 mm micro corredera motor paso corredera de cobre con motor paso lineal de soporte
Se trata de un sistema de control de las emisiones.es un motor de precisión micro paso, el eje de salida con un ancho de 0,5 mm del tornillo, a través del tornillo y la varilla del tornillo que apoya el giro del tornillo en un empuje.
El ángulo de paso básico del motor es de 18 grados, el motor ejecuta 20 pasos cada semana, por lo que la resolución del desplazamiento puede alcanzar 0.02 mm, para lograr el propósito del control de precisión.
Aspectos del actuador utilizando la forma de conducción de la subdivisión para reunirse.
Debido a su pequeño tamaño, alta precisión, fácil de controlar y otras características excelentes, por lo que este motor micro paso a paso se utiliza ampliamente en la cámara, instrumentos ópticos, lentes,Dispositivos médicos de precisión, cerraduras automáticas de puertas y otros campos.
La parte de entrada del motor del FPC, pero puede según la demanda del cliente se puede cambiar a una aguja de línea de conexión, PCB y otras formas.
El soporte de montaje se puede cambiar según la solicitud del cliente.
Este es un tipo de motor paso a paso equipado con un soporte, un tornillo de plomo y un deslizador de movimiento relativo.
Debido a que el eje de salida del motor es un tornillo, durante la rotación del tornillo, el tornillo impulsa el deslizador para moverse hacia adelante y hacia atrás.Las acciones tales como avanzar y retroceder se pueden proporcionar convenientemente.Además, el motor paso a paso puede controlar con precisión la velocidad de rotación, el número de rotaciones, etc., que también determina la velocidad de movimiento del deslizador,y la posición del movimiento es precisa y controlableY la precisión de la posición puede ser controlada hasta dentro de 0.05 mm.
Debido a las características anteriores, dichos motores se utilizan ampliamente en equipos de belleza, equipos médicos, máquinas expendedoras automáticas, inspección rápida y otros campos.
Principales aplicaciones
1) elmáquinas expendedoras
2) Instrumentos ópticos
3) Dispositivos médicos de precisión
4)equipo de belleza
Otras aplicaciones de control preciso
Motor paso a paso de 15 mm M3 con tornillo de plomoEspecificaciones:
Número de modelo. | Se trata de un sistema de control de las emisiones. |
Tipo de motor | Motor paso a paso lineal |
Fase No. | 2 fases |
Ángulo de paso | 18 grados |
Resistencia de fase | 15 ohmios por fase |
Método de excitación | 2-2 conducción bipolar |
Válvulas de tensión | 5 - 12 V de corriente continua |
Tipo de tornillo de plomo | M3*0,5 hilo de pitch |
Infarto cerebral | 80 mm |
Empuje de extracción | Más de 230 gf a 500 PPS |
Frecuencia máxima de respuesta | Más de 1100 PPS |
Dibujo de un motor paso a paso de 15 mm de plástico deslizante de 80 mm de carrera:
Display del producto para el motor paso a paso deslizador de plástico de 15 mm:
Los clientes pueden personalizar el contenido:
1En cuanto al diámetro exterior del producto, se pueden seleccionar diferentes tamaños como 6 8 10 15 20 25 mm de acuerdo con el entorno de uso del cliente, la resistencia del espacio, etc.
2La posición de salida del motor se puede seleccionar libremente dentro de un rango de 360 grados, para satisfacer los requisitos de instalación en el mejor estado.Los PCB, FPC pin desnudo.
2De acuerdo con los requisitos de los clientes, la carrera efectiva del motor se puede personalizar dentro de un cierto rango, teniendo en cuenta principalmente el diámetro y la longitud del tornillo.
Por lo general, la longitud máxima del tornillo M2 puede ser de 50 mm, el tornillo M3 puede ser de 100 mm, y el tornillo M4 puede ser de 100 mm.El uso de un tornillo de plomo con un diámetro demasiado grande para un motor pequeño consume mucha energía, por lo que debe tenerse en cuenta a fondo la elección de un motor.
4El material del deslizador está generalmente hecho de plástico, que es fácil de formar y económico.
Cuando el cliente tiene un entorno de uso y requisitos especiales, el deslizador también puede estar hecho de piezas metálicas.
Por supuesto, el costo será relativamente alto, que se determina de acuerdo con los requisitos del cliente para la forma y el tamaño del control deslizante.
