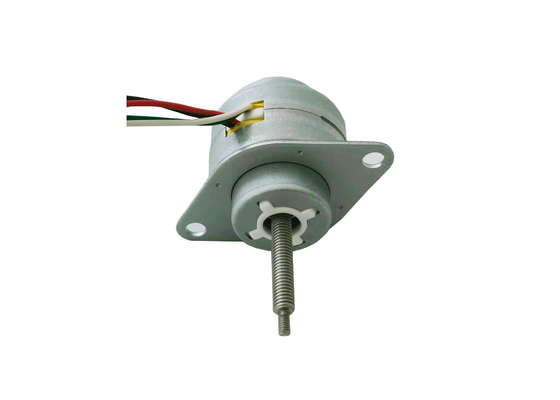

Motor paso a paso de 15 grados PM 25 mm con eje de transmisión Diámetro del motor 25 mm para equipos médicos
Lugar de origen | China. |
---|---|
Nombre de la marca | VIC-TECH |
Certificación | RoHS |
Número de modelo | VSM25B-24S |
Cantidad de orden mínima | 1 unidad |
Precio | $15~$37/Unit |
Detalles de empaquetado | El producto se embala con algodón de la perla, y el exterior está en un cartón. |
Tiempo de entrega | 10 ~ 30 días después de recibir el pago de la muestra |
Condiciones de pago | MoneyGram, Western Union, tarjeta de crédito, T/T, L/C |
Capacidad de la fuente | 100000 unidades/año |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xTipo de motor | Motor paso a paso lineal con imán permanente | Diseño del eje | Proceso de conducción |
---|---|---|---|
Ángulo de paso | 15°/paso | Echada del tornillo de posicionamiento | 0.6096 mm |
Diámetro del motor | 25 mm | Resistencia de la bobina | 70Ω/phase |
VSM25B-24S 15° ángulo de paso PM ejecutado a través del eje trapezoidal tornillo motor de paso lineal
Descripción:
VSM25B-24S es un motor paso a paso lineal de 25 mm de diámetro con eje de recorrido.
Tenemos tres tipos diferentes de ejes: eje a través, eje cautivo y accionamiento externo.
El ángulo de paso es de 15°/paso, y también tenemos una relación de engranajes de 7,5° para elegir.
La longitud del paso es 0,0254 mm, y eso significa que el tornillo de plomo viaja 0,0254 mm cuando el motor da un solo paso.
El ángulo de paso está determinado por el arranque de los tornillos de plomo.
Con más arranques, el plomo del tornillo de plomo es más grande, y el tornillo de plomo viaja más rápido, y el empuje del tornillo de plomo es menor.
Tenemos una sola salida, dos salida y cuatro salida, y el paso del tornillo de plomo es el mismo: 0,6096 mm.
Para este motor, el plomo del tornillo es de 0,6096 mm, y es de arranque único.
Por favor, confirme el tipo de tornillo de plomo y el plomo antes de pedir muestras.
Parámetros:
Número de modelo. | VSM25B-24S |
Tipo de eje | Corre a través del eje |
Ángulo de paso | 15° |
Válvulas | 12 V de corriente continua |
Resistencia de la bobina | 70Ω |
Parafusos de plomo | 0.6096 mm (para arranque único) |
Duración del paso | 0.0254 mm/paso |
Infarto cerebral | 52 mm (ajustable) |
Peso neto | Alrededor de 50 gramos |
Dibujo de diseño:
Display del producto:
Sobre el motor paso a paso lineal:
Hay un diseño diferente:
Eje cautivo ((eje fijo): no se permite que el tornillo de plomo gire, solo puede subir y bajar, hacer movimiento del motor lineal.
Eje de rotación (a través del eje de rotación): el tornillo de plomo puede moverse hacia arriba y hacia abajo al girar.
Activación externa (con tuerca): El tornillo de plomo está fijo, no puede moverse hacia arriba y hacia abajo, solo puede girar, y hay una tuerca en el tornillo de plomo para moverse hacia arriba y hacia abajo.
Sobre el tornillo de plomo y la longitud del paso:
Tenemos dos tipos de ángulo de paso: 15° y 7,5°. Los motores con ángulo de paso de 15° toman 24 pasos para una vuelta, y los motores con ángulo de paso de 7,5° toman 48 pasos para una vuelta.
Tenemos tres tipos de plomo de tornillo de plomo, con arranque único / doble arranque y 4 arranques.
El tono es el mismo: 0,6096 mm
El plomo es un tornillo, el plomo es un arranque.
Por ejemplo, para 2 arranques de un tornillo de plomo, el plomo es 2 * 0,6096 = 1,2192 mm
La longitud de paso del motor, es la distancia que recorre el tornillo/nut cuando el motor da un paso.
Duración del paso del motor = dirección del tornillo/pasos para cada giro
Por ejemplo, para dos arranques de un tornillo de plomo, el ángulo de paso es de 7,5°.
La longitud del paso = plomo / 24 = 1,2192/24 = 0,0508 mm / paso
Sobre el empuje:
El empuje está relacionado con la frecuencia del conductor y la dirección del tornillo, el ángulo del paso y el tamaño del motor.
Cuanto mayor es el tamaño del motor, mayor es el empuje.
Cuanto más baja sea la frecuencia, el motor gira más despacio, y el empuje es mayor.
El conductor de tornillo de plomo inferior es, el empuje es mayor.
7.5 grados ángulo de paso tendrá mayor empuje en comparación con 15 grados.
Aplicación de los motores paso a paso:
Los motores paso a paso se utilizan para el control preciso, ampliamente utilizados en equipos médicos, impresoras 3D, control de precisión industrial, equipos de automatización, etc.
Los motores paso a paso pueden utilizarse en cualquier mecanismo que requiera un control preciso y un movimiento rotacional/lineal.
Ventajas de los motores paso a paso:
El motor paso a paso puede alcanzar un control preciso incluso sin codificadores de bucle cerrado / sin sistema de retroalimentación, también no tienen cepillado eléctrico.Por lo tanto no hay interferencias electromagnéticas y chispas eléctricas problemasEn algunos casos, pueden sustituir a los motores de corriente continua con cepillado o sin cepillado.
Los motores paso a paso son fáciles de controlar con los conductores, y esta característica establece su importante posición en el campo del control preciso.
1- Control preciso alcanzable, programable
2Sin interferencias electromagnéticas y chispas eléctricas
3. Tamaño pequeño
4Precio razonable
5Bajo ruido.
6. Larga vida útil
Información de embalaje y envío:
Las muestras se envasan con esponja de espuma dentro de una caja de papel.
Para la producción en serie, los productos se envasan en cartón de papel.
Para el transporte marítimo (producción en masa), los cartones se envasan en palets.
Tiempo de envío:
Por vía expreso ((DHL/UPS/Fedex/TNT): 5~12 días
Por 4PX expreso: 10 ~ 20 días
Envío marítimo: 40~60 días (depende de los diferentes países)
