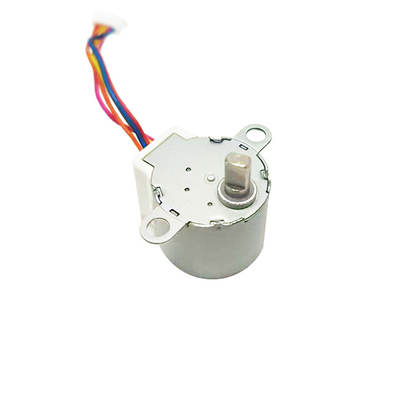

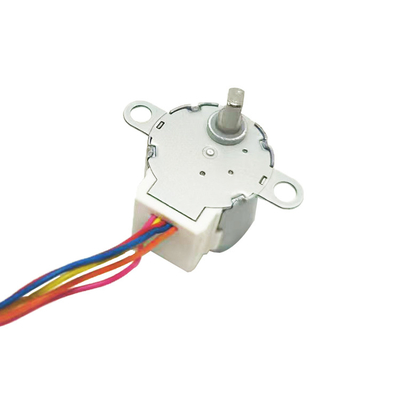

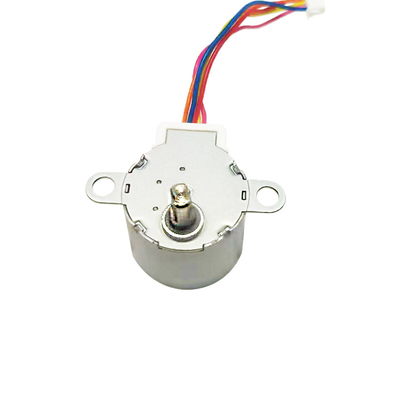

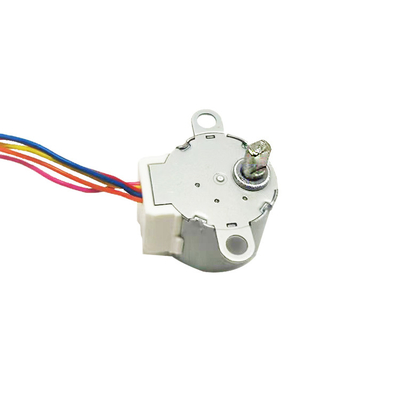

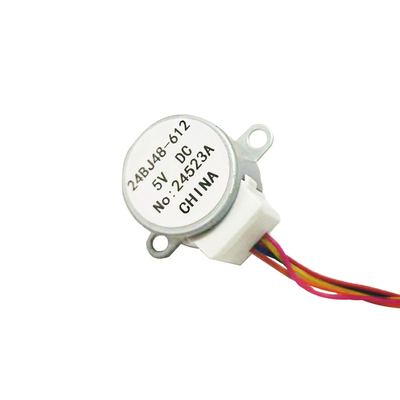

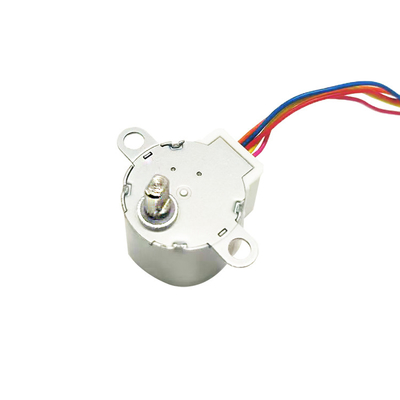

24 mm 24BYJ48 Unipolar 4 fases 86.41 motor paso a paso con reducción de velocidad

  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
Lugar de origen China.
Nombre de la marca VIC-TECH
Certificación RoHS
Número de modelo 24BYJ48-612: el número de las unidades
Cantidad de orden mínima 1 unidad
Precio $0.75~3/unit
Detalles de empaquetado Paquete de exportación estándar, o puede ser personalizado
Tiempo de entrega 15 a 30 días hábiles
Condiciones de pago MoneyGram, Western Union, tarjeta de crédito, T/T, L/C
Capacidad de la fuente 10000Units/month

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
El tipo Motor de pasos de la caja de cambios Fase no. 4 fases (unipolares)
Resistencia de la bobina 60Ω/fase Voltado nominal 5V DC
Proporción de engranajes 86.4 Ángulo de paso 5.625 °/86.4
Resaltar

Motor paso a paso de reducción de engranajes de 24 mm

,

Motor de paso de reducción de engranajes de 4 fases

,

86.4Proporción de 1:1 Motor de paso con reductor de engranajes
Deja un mensaje
Descripción de producto

24 mm 24BYJ48 Motor paso a paso de reducción de velocidad unipolar de 4 fases86.4

Este es un motor paso a paso de magneto permanente de 24 mm de diámetro con una caja de cambios con una relación de cambios de 86.4:1.
Este es un motor unipolar de 4 fases y 5 alambres.
El cable rojo es el cable común en el medio de cada fase.
La temperatura ambiente de funcionamiento es de 105°C, grado de aislamiento B
La caja de salida está hecha de material PBT, engranajes totalmente metálicos
Toda la máquina debe cumplir con los requisitos de la empresa "Reglamento de gestión de materiales de protección del medio ambiente"
Este motor es de bajo precio y de calidad confiable, y se utiliza ampliamente en las industrias de electrodomésticos como acondicionadores de aire, sistemas domésticos inteligentes y inodoros inteligentes.
Además, también proporcionamos servicios personalizados para las proporciones de engranajes, la resistencia de la bobina, el número de fases y los tipos de conectores.
Si necesita, puede comunicarse conmigo en cualquier momento.

Parámetro:

Nombre del producto Motor 24BYJ48 para el vehículo
Número de modelo. 24BYJ48-612: el número de las unidades
Voltagem nominal 5 V de corriente continua
Fase No. 4 fases
Resistencia (25°C) 60Ω/fase ± 7%
Ángulo de paso de salida 5.625°/86.4
Proporción de engranajes 1:86.4
Torque de trabajo Se aplicarán las siguientes medidas:
Frecuencia de descarga y de recogida ≥ 500 Hz
Frecuencia de descarga y extracción ≥ 900 Hz
Resistencia al aislamiento ≥ 100 mΩ

Opciones de personalización:

Número de modelo: 24BYJ48

Ángulo de paso: ((1 a 2 fases de conducción) 5,625°/64; (2 a 2 fases de conducción) 11,25°/paso

Proporción de engranajes: 16:1 / 25:1 / 32:1 / 48.8¿ Qué es esto?1

Artículos personalizables:

Voltagem:5~24V; relación de engranajes, material de engranajes, eje de salida, diseño de tapa del motor



Válvula de tensión

(V)

Resistencia

(Ω)

Torque de tracción

100 PPS

(mN*m)

Torque de frenado

(mN*m)

Descarga de la carga

Frecuencia

(PPS)
5 18 ≥ 98 años ≥ 29 años.4 ≥ 500
12 60 ≥ 117 ≥ 29 años.4 ≥ 500
12 70 ≥ 68 años.7 ≥ 29 años.4 ≥ 500
12 200 ≥ 68 años.7 ≥ 29 años.4 ≥ 500
12 300 ≥ 58 años.8 ≥ 29 años.4 ≥ 500


Dibujo de diseño (Unidad: mm)

24 mm 24BYJ48 Unipolar 4 fases 86.41 motor paso a paso con reducción de velocidad 0



Display del producto:

24 mm 24BYJ48 Unipolar 4 fases 86.41 motor paso a paso con reducción de velocidad 1



Características técnicas



Principales aspectos de la aplicación

Actuación de las válvulas HVAC/RPosibilidades de enroscamiento

Impresoras de automatización de oficina, copiadoras, almacenamiento de datosLibre de mantenimiento - motor sin escobillas

Aplicaciones médicas Analisadores de administración de pastillasEficiencia de los costes - diseño compacto, menor coste de integración

Otras industrias y aplicaciones RoboticaControlado digitalmente - Fácil de usar con un microprocesador

Control de circuito abierto - No se necesitan codificadores

Aplicaciones típicas

  • Analisador de saliva
  • Analista de sangre
  • Máquina de soldadura
  • Productos de seguridad inteligentes
  • El dispositivo de unión de fibras
  • Electrónica digital

Tipo de conexión por cable

Método de entrada del motor con tipo de pin, FPC, PCB, alambre de plomo, etc.

Estos pueden ser personalizados de acuerdo con las necesidades del cliente.

24 mm 24BYJ48 Unipolar 4 fases 86.41 motor paso a paso con reducción de velocidad 2

Tipo de eje

El eje estándar de salida es el siguiente,también puede ser personalizado debido a los dibujos del usuario

Bienvenido a contactar al servicio al cliente para más tipos

24 mm 24BYJ48 Unipolar 4 fases 86.41 motor paso a paso con reducción de velocidad 3

  • Tipo redondo: DIA3 mm. 4 mm. 5 mm

  • Tipo de corte en D: DIA3-D2.5 DIA4-D3 etc.

  • Tipo de tornillo: M3 M4 M5 en serie

  • Tipo de trampa

  • Tipo de corte I: DIA3-I2 DIA4-I3

  • Otros tipos: Pozo con orificio, etc.

Tipo de cubierta del accesorio

Los modelos regulares se muestran en la figura, y los tamaños especiales se pueden personalizar.

24 mm 24BYJ48 Unipolar 4 fases 86.41 motor paso a paso con reducción de velocidad 4
