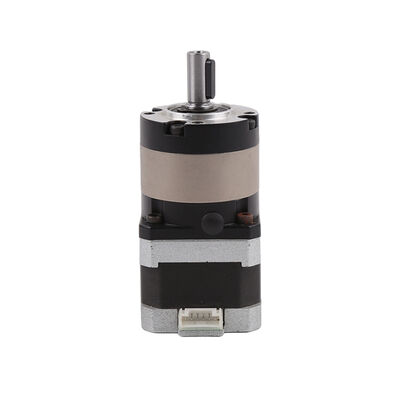

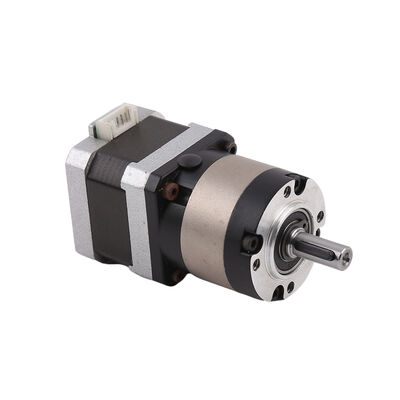

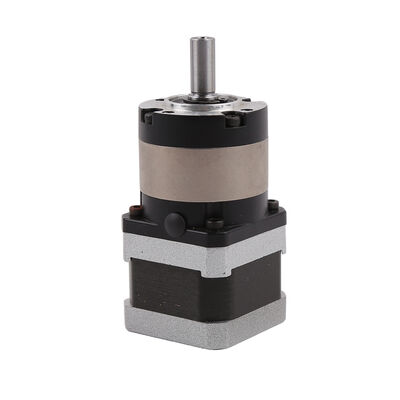

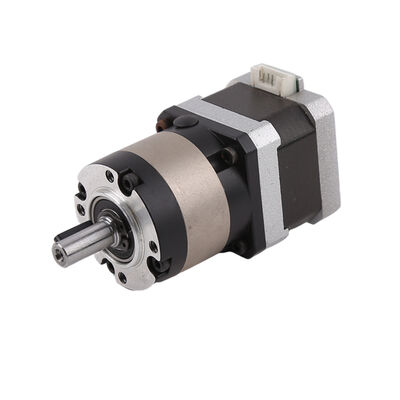

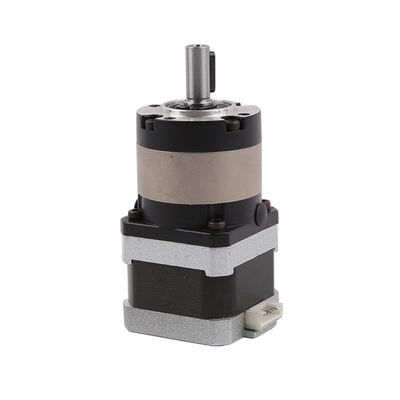

Alto esfuerzo de torsión 42m m 1,8 nema 17 del motor de pasos del grado 0,9 con la caja de cambios planetaria

Motor paso a paso Nema 17 de 42 mm de alto par de 1,8 grados y 0,9 grados con caja de engranajes planetarios de alta eficiencia

Descripción:
Este motor paso a paso híbrido de forma cuadrada de 42 mm con caja de engranajes planetarios.
Tenemos diferentes combinaciones de relación de engranajes para que elijas.
El eje de salida es un eje redondo con una ranura.

El par de salida del motor está relacionado con la longitud del motor y la relación de la caja de engranajes.
Tenemos diferentes relaciones de caja de engranajes y longitud del motor para elegir.

Información de la caja de engranajes:

Parámetros del motor:

Dibujo de diseño:


Visualización del producto:



Aplicación de motores paso a paso:

Impresión 3D: los motores paso a paso híbridos se utilizan ampliamente en impresoras 3D para proporcionar el control de movimiento preciso necesario para la extrusión de material capa por capa. Su capacidad para mantener la posición durante la impresión, al tiempo que proporciona el par adecuado, permite la producción precisa de objetos 3D.

Control industrial: en la automatización industrial y las máquinas CNC, los motores paso a paso híbridos de 42 mm se utilizan para el posicionamiento preciso y el control de movimiento. Alimentan los motores del husillo en las máquinas CNC, mueven los ejes en los tornos automatizados e impulsan piezas a través de las líneas de montaje.

Periféricos de computadora: los motores paso a paso híbridos mueven las correas de transmisión en impresoras, escáneres y copiadoras de computadora. Proporcionan la precisión necesaria para el escaneo e impresión de documentos de alta calidad. También se utilizan en unidades ópticas para leer y escribir CD/DVD.

Maquinaria de embalaje: los motores paso a paso híbridos de 42 mm se encuentran en máquinas de llenado y sellado de formas, aplicadores de etiquetado, paletizadores y otros equipos de embalaje. Permiten la precisión y la repetibilidad en la manipulación de materiales, la orientación de productos y el etiquetado a alta velocidad.

Maquinaria textil: en los sistemas de fabricación textil, los motores paso a paso híbridos se utilizan para las funciones de desenrollado y recogida de la urdimbre en los telares. Controlan con precisión las tensiones en los hilos de la urdimbre para garantizar una producción constante de tela.

Mecatrónica: los motores paso a paso híbridos ayudan en el control de movimiento de varios dispositivos mecatrónicos, incluidos robots, etapas XY de precisión y vehículos guiados automatizados. Sus entradas digitales simplifican la integración del control.

En resumen, los motores paso a paso híbridos de 42 mm proporcionan un equilibrio ideal de capacidades de control precisas con suficiente par para aplicaciones de carga media. Su amplio rango de rendimiento, combinado con ventajas como el control digital, la longevidad y el bajo costo, los hacen muy adecuados para sistemas de automatización que requieren precisión y repetibilidad en el movimiento.

Notas sobre los motores paso a paso híbridos:

Los clientes deben seguir el principio de “seleccionar primero los motores paso a paso, luego seleccionar el controlador en función del motor paso a paso existente”.
Es mejor no utilizar el modo de conducción de paso completo para accionar un motor paso a paso híbrido, y la vibración es mayor con la conducción de paso completo.
El motor paso a paso híbrido es más adecuado para ocasiones de baja velocidad. Sugerimos que la velocidad no supere las 1000 rpm (6666 PPS a 0,9 grados), preferiblemente entre 1000-3000 PPS (0,9 grados), y se puede adjuntar con una caja de engranajes para reducir su velocidad. El motor tiene una alta eficiencia de trabajo y bajo ruido a la frecuencia adecuada.
Debido a razones históricas, solo el motor con un voltaje nominal de 12 V utiliza 12 V. Otro voltaje nominal en el dibujo de diseño no es exactamente el voltaje de conducción más adecuado para el motor. Los clientes deben elegir el voltaje de conducción y el controlador adecuados en función de sus propios requisitos.
Cuando el motor se utiliza a alta velocidad o con una carga grande, generalmente no arranca directamente a la velocidad de trabajo. Sugerimos aumentar gradualmente la frecuencia y la velocidad. Por dos razones: Primero, el motor no pierde pasos, y segundo, puede reducir el ruido y mejorar la precisión de posicionamiento.
El motor no debe funcionar en el área de vibración (por debajo de 600 PPS). Si debe usarse a baja velocidad, el problema de la vibración podría reducirse cambiando el voltaje, la corriente o agregando algo de amortiguación.
Cuando el motor funciona por debajo de 600 PPS (0,9 grados), debe ser accionado por una corriente pequeña, una gran inductancia y un bajo voltaje.
Para cargas con un gran momento de inercia, se debe seleccionar un motor de gran tamaño.
Cuando se requiere una mayor precisión, se podría resolver agregando una caja de engranajes, aumentando la velocidad del motor o utilizando la conducción de subdivisión. También se podría utilizar un motor de 5 fases (motor unipolar), pero el precio de todo el sistema es relativamente caro, por lo que rara vez se utiliza.


Ventaja de los motores paso a paso:
El motor paso a paso puede lograr un control preciso incluso sin codificadores de circuito cerrado / sin sistema de retroalimentación, y tampoco tienen escobillas eléctricas. Por lo tanto, no hay problemas de interferencia electromagnética ni chispas eléctricas. En algunos casos, pueden reemplazar los motores de CC con escobillas/motores sin escobillas.
Los motores paso a paso son fáciles de controlar con controladores, y esta característica establece su importante posición en el campo del control preciso.
1. Control preciso alcanzable, programable
2. Sin interferencias electromagnéticas ni chispas eléctricas
3. Tamaño pequeño
4. Precio razonable
5. Bajo ruido
6. Larga vida útil
