fase de ángulo recto horizontal de pasos del motor de pasos 2 del motor 10m m del engranaje de gusano 5V

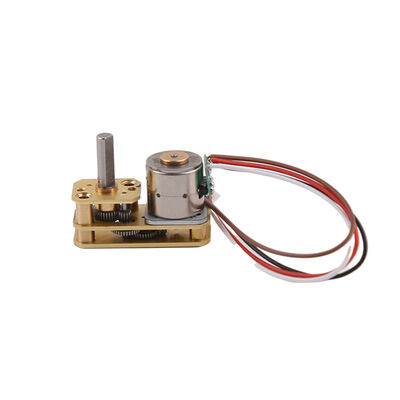

  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase

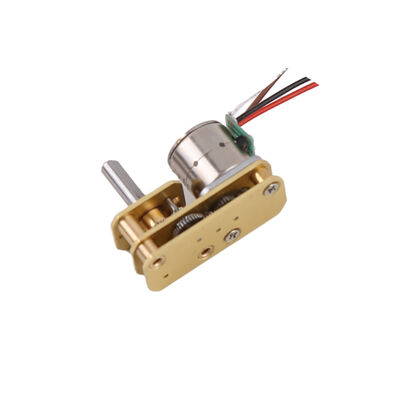

  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase

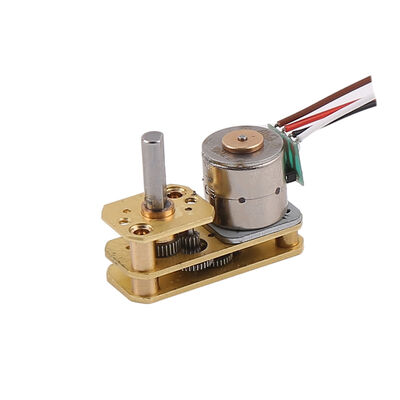

  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase

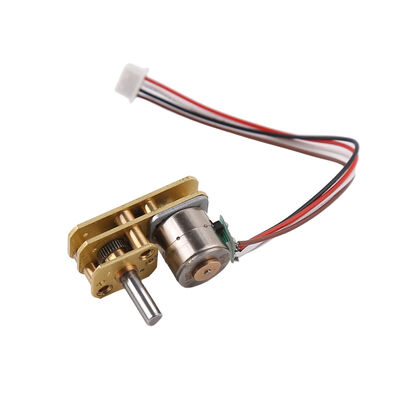

  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
Place of Origin China
Nombre de la marca Vic-Tech motor
Certificación RoHS
Model Number SM10-817G
Minimum Order Quantity 1 pc
Precio US$2.7~10
Packaging Details The product is packed with pearl cotton, and the outside is in a carton. Most bulk products use pallets for easy transportation and product protection
Delivery Time 3~15 days
Payment Terms T/T, D/P
Supply Ability 100000/month

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Type Permanent Magnet Geared Stepper Motor Phase 2 Phase
Current / Phase 0.15A Step Angle(degrees) 1.8 Degree
Rated Voltage 5V Or As Request Motor Length 16 Mm
Motor Weight 18 G Resistance 40 ±10%ohm
Shaft Customizable Gear Reduction Ratio 10:1~1000:1
Resaltar

Motor paso a paso de engranaje de gusano de 5 V

,

Motor paso a paso de 10 mm en ángulo recto

,

Motor paso a paso horizontal de dos fases
Deja un mensaje
Descripción de producto

Motor paso a paso con engranajes de 10 mm 5V Motor de ángulo recto horizontal de 2 fases Mini motor de engranajes

fase de ángulo recto horizontal de pasos del motor de pasos 2 del motor 10m m del engranaje de gusano 5V 0



Este es un motor de engranajes de la serie 1024GB, que es un producto especial que utiliza un motor paso a paso de 10MM y una conexión especial de un reductor de 10*24mm. Es adecuado para instrumentos láser, equipos médicos, empalmadores de fusión de fibra, etc. coincide con la desaceleración

Si la velocidad disminuye, el par aumenta.



Todos sus componentes se procesan en equipos de precisión y, al mismo tiempo, adopta tecnología de ensamblaje avanzada y confiable, y tiene las características de alta eficiencia de transmisión, bajo ruido y alta confiabilidad.

La relación de reducción es 1:10 1:50 1:100 1:15 1:200 1:350 1:380, se puede personalizar 1:500 1:700 1:1000

La relación de reducción se puede seleccionar de acuerdo con los diferentes requisitos de velocidad de par,

Nuestro equipo de la empresa tiene más de 10 años de experiencia en el diseño, desarrollo y producción de micromotores, por lo que podemos desarrollar y diseñar productos de acuerdo con las necesidades especiales de nuestros clientes.



La demanda del cliente es la dirección de nuestros esfuerzos, ¡no dude en contactarnos en cualquier momento!



RECORDATORIO ESPECIAL IMPORTANTE



Debido al uso de la estructura de engranaje helicoidal, todo el motor tiene una estructura compacta, pero la eficiencia de esta estructura es relativamente baja, por lo que se debe prestar especial atención al seleccionarlo.





Parámetros principales del motor paso a paso con engranajes SM10-817G:



NOMBRE DEL PRODUCTO Motor paso a paso con engranajes de gusano de 10 mm
MODELO SM10-817G
RERESISTENCIA 40Ω±7% (opcional 20 15 10 ohmios)
FRECUENCIA DE ARRANQUE MÁXIMA 900 PPS min. (A 5,0 V CC)
FRECUENCIA DE GIRO MÁXIMA 1200 PPS min. (A 5,0 V CC)
PAR DE TRACCIÓN 3,5 gf-cm min. (A 500 PPS, 5,0 V CC)
PAR DE SALIDA 4,2 gf-cm min. (A 500 PPS, 5,0 V CC)
RANGO DE TEMPERATURA DE FUNCIONAMIENTO -0~+55 ℃
RELACIÓN DE ENGRANAJES 10~1000
SERVICIO OEM Y ODM DISPONIBLE
EFICIENCIA 10~20%
RANGO DE VELOCIDAD Motor (0~3000RPM) Eje de salida (0~150rpm)





Dibujo exterior del motor paso a paso con engranajes SM10-817G:



fase de ángulo recto horizontal de pasos del motor de pasos 2 del motor 10m m del engranaje de gusano 5V 1fase de ángulo recto horizontal de pasos del motor de pasos 2 del motor 10m m del engranaje de gusano 5V 2





Curva de par del motor paso a paso con engranajes SM10-817G:



Dado que hay muchas opciones de velocidad, el par de salida puede ser el par * relación de velocidad * eficiencia del motor, y la situación específica generalmente se determinará después de probar la muestra real. La siguiente es la curva de par del motor paso a paso SM15 como referencia.



fase de ángulo recto horizontal de pasos del motor de pasos 2 del motor 10m m del engranaje de gusano 5V 3



Pantalla del motor paso a paso con engranajes SM10-817G:



fase de ángulo recto horizontal de pasos del motor de pasos 2 del motor 10m m del engranaje de gusano 5V 4

fase de ángulo recto horizontal de pasos del motor de pasos 2 del motor 10m m del engranaje de gusano 5V 5

TIPO DE CONEXIÓN DE CABLE:

Método de entrada del motor con tipo Pin

, FPC, PCB, Cable de plomo, etc. Estos se pueden personalizar según las necesidades del cliente.

fase de ángulo recto horizontal de pasos del motor de pasos 2 del motor 10m m del engranaje de gusano 5V 6



TIPOS DE EJE:

Eje de salida estándar de la siguiente manera, también se puede personalizar según los dibujos del usuario

bienvenido a contactar al servicio al cliente para obtener más tipos

fase de ángulo recto horizontal de pasos del motor de pasos 2 del motor 10m m del engranaje de gusano 5V 7

  • Tipo redondo: DIA3mm. 4mm. 5mm
  • Tipo de corte en D: DIA3-D2.5 DIA4-D3, etc.
  • Tipo de tornillo: M3 M4 M5 Serie
  • Tipo de trapecio
  • Tipo de corte en I: DIA3-I2 DIA4-I3
  • Otro tipo: Eje con un agujero, etc.
