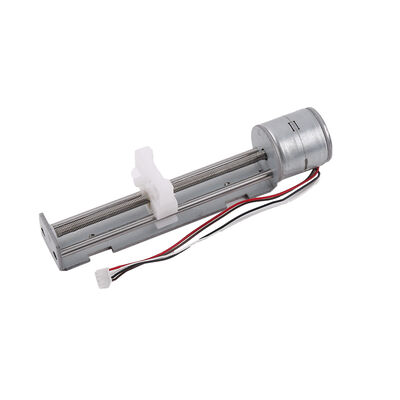

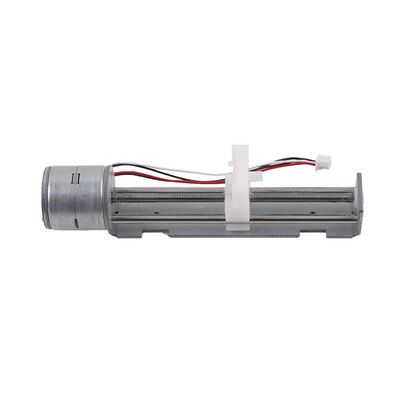

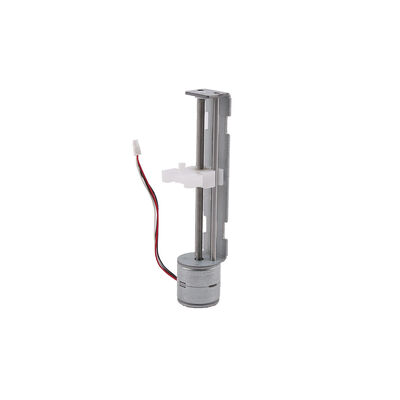

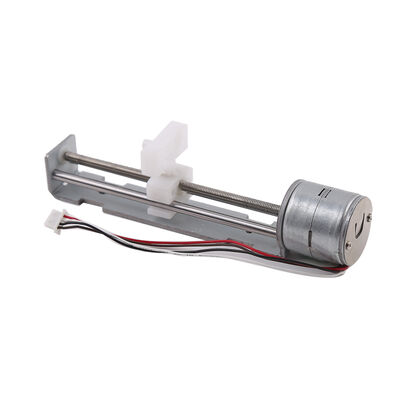

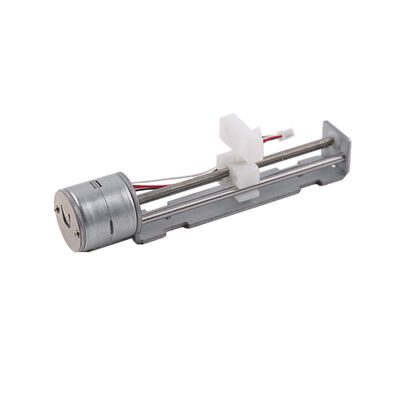

Motor lineal de 12 VDC, motor de soporte de 20 mm, motor paso a paso deslizante de 2 fases y 4 hilos con tuerca de plástico

  • 12VDC linear motor 20mm bracket motor 2-phase 4-wire slider stepper motor with plastic nut
  • 12VDC linear motor 20mm bracket motor 2-phase 4-wire slider stepper motor with plastic nut
  • 12VDC linear motor 20mm bracket motor 2-phase 4-wire slider stepper motor with plastic nut
  • 12VDC linear motor 20mm bracket motor 2-phase 4-wire slider stepper motor with plastic nut
  • 12VDC linear motor 20mm bracket motor 2-phase 4-wire slider stepper motor with plastic nut
  • 12VDC linear motor 20mm bracket motor 2-phase 4-wire slider stepper motor with plastic nut
Lugar de origen Jiangsu, China (continental)
Nombre de la marca VIC-TECH
Certificación RoHS
Número de modelo SM20-63L
Cantidad de orden mínima 1
Precio $4.5-$12
Detalles de empaquetado Venta de unidades: Caja plástica interna, paquete externo del artículo solo de la caja de papel: sol
Tiempo de entrega 15~30 días después de pagar la muestra
Condiciones de pago Western Union, MoneyGram, tarjeta de crédito, VISA, T/T
Capacidad de la fuente 10000 PCS 45 días
Datos del producto
Tipo Imán permanente Ángulo de paso 18°
Fase 2 Corriente / Fase El valor de las emisiones
Tensión nominal 12V Resistencia de la bobina 30Ω ± 10%
Ataque 63 mm Empuje 10N/22,5 mm/s
Resaltar

Motor paso a paso lineal de 12 VDC con tuerca de plástico

,

Motor paso a paso de soporte de 20 mm de dos fases

,

motor paso a paso de 4 hilos
Deja un mensaje
Descripción de producto

NEMA8 20mm 12vDC pequeño motor paso a paso PM impresora 3D micro motor paso a paso lineal micro motor paso a paso con deslizador

Este es un motor micro paso a paso de precisión con un paso de tornillo de M3P0,5 mm en el eje de salida, que se gira en empuje a través del tornillo y su soporte.
El ángulo de paso básico del motor es de 18 grados, y el motor corre 20 pasos por semana, por lo que la resolución de desplazamiento puede alcanzar 0,02 mm, logrando un control preciso.
El empuje de un motor de 20 mm de diámetro es de aproximadamente 10 N, que depende de la frecuencia de conducción del cliente y puede probarse en muestras reales
El motor está equipado con un deslizador de plástico para una fácil conexión con las piezas del cliente, ahorrando costes.y también se puede personalizar de acuerdo con las necesidades reales del cliente
El actuador adopta un método de conducción segmentado para cumplir con los requisitos.
Debido a sus excelentes características como su pequeño tamaño, alta precisión y fácil control, este motor paso a paso en miniatura se utiliza ampliamente en campos como cámaras, instrumentos ópticos, lentes,equipo médico de precisión, y cerraduras automáticas de puertas.
La parte de entrada del motor adopta FPC, pero se puede reemplazar con pines de conexión, PCB y otras formas según las necesidades del cliente.
El soporte de instalación puede sustituirse según los requisitos del cliente.





Motor lineal de 12 VDC, motor de soporte de 20 mm, motor paso a paso deslizante de 2 fases y 4 hilos con tuerca de plástico 0





Dimensión mecánica:MM

Motor lineal de 12 VDC, motor de soporte de 20 mm, motor paso a paso deslizante de 2 fases y 4 hilos con tuerca de plástico 1

Características técnicas

Debido a su pequeño tamaño, alta precisión, fácil de controlar y otras excelentes características, por lo que este motor micro paso a paso se utiliza ampliamente en la cámara, instrumentos ópticos, lentes,Dispositivos médicos de precisión, cerraduras automáticas de puertas y otros campos.
La parte de entrada del motor del FPC, pero puede de acuerdo con la demanda del cliente se puede cambiar a una aguja de conexión de la línea, PCB y otras formas.

Principales aplicaciones

1) La cámara

2) Instrumentos ópticos

3) Lentes

4) Dispositivos médicos de precisión

5) Cerraduras automáticas de las puertas

Especificaciones

Nombre del producto

Motor de tornillo de plomo de 20 mm

Modelo

Se aplicará el procedimiento siguiente:
VOLTAJE NOMÉNICO 12 V de corriente continua (IC del controlador: L6219)
Corriente por fase Se aplicarán las siguientes medidas:
Resistencia de la bobina 30土10% ohm /FASE C 20C')
Empuje de extracción Más de 500 g en 700 ppm
Número de fases 2 FASAS
Ángulo de paso 18 °/PASO
Método de excitación 1 1 2 FASES de la emoción

Frecuencia de inicio

Más de 1100 PPS

Max. ¿Qué quieres decir?RespuestaLa frecuencia de las pruebas

Más de 1600 PPS

PULSA en el par

Más de 500 g (AT125 PPS, 12 V de corriente continua)

Clase de aislamiento

Clase E para bobinas

Fuerza de aislamiento

100 V AC por un segundo

Resistencia al aislamiento

El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones siguientes:

La temperatura de funcionamiento

-0 ~ + 55 °C

Servicio de OEM y ODM

Disponible





Presentación detallada del producto



 Motor lineal de 12 VDC, motor de soporte de 20 mm, motor paso a paso deslizante de 2 fases y 4 hilos con tuerca de plástico 2





Tipo de conexión de alambre para referencia

Método de entrada del motor con tipo de pin,FPC, PCB, alambre de plomo, etc. Estos pueden ser personalizados de acuerdo con las necesidades del cliente.

Motor lineal de 12 VDC, motor de soporte de 20 mm, motor paso a paso deslizante de 2 fases y 4 hilos con tuerca de plástico 3
