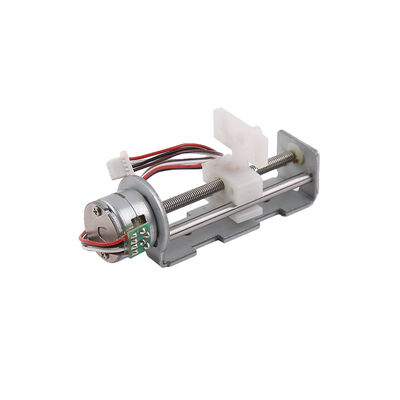

Motor paso a paso deslizante de 6V, 15 mm de diámetro, mini motor paso a paso lineal con tuerca deslizante de POM

Proyecto de diseño de un micro motor paso a paso de 15 mm de diámetro con deslizador de plástico para operación lineal

Este es un micro motor paso a paso de precisión de 15 mm de diámetro con un paso de M3P0.5mm en el eje de salida, que se convierte en empuje a través de tornillos y sus soportes.
El ángulo de paso básico del motor es de 18 grados, y el motor funciona 20 pasos por semana, por lo que la resolución de desplazamiento puede alcanzar 0.02 mm, logrando un control preciso.
El empuje de un motor de 15 mm de diámetro es de aproximadamente 6N, dependiendo de la frecuencia de conducción del cliente, y se puede probar en muestras reales.
El motor está equipado con un deslizador de plástico para una fácil conexión con las piezas del cliente, lo que ahorra costos. La carrera efectiva del tornillo es de 45 mm, y la carrera efectiva apropiada del tornillo también se puede personalizar de acuerdo con las necesidades reales del cliente.
El actuador adopta un método de conducción segmentado para cumplir con los requisitos.
Debido a sus excelentes características, como tamaño pequeño, alta precisión y fácil control, este motor paso a paso en miniatura se utiliza ampliamente en productos industriales, instrumentos ópticos, lentes, equipos médicos de precisión y cerraduras automáticas de puertas.
La parte de entrada del motor adopta FPC, pero se puede reemplazar con pines de conexión, PCB y otras formas según las necesidades del cliente.
El deslizador del motor se puede personalizar de acuerdo con las necesidades de instalación del cliente

Dimensión mecánica: MM

Aplicación principal

1) Cámara

2) Instrumentos ópticos

3)  Lentes

4)  Dispositivos médicos de precisión

5)  Cerraduras automáticas de puertas

Especificaciones

Tipo de conexión de cable para referencia

Método de entrada del motor con tipo Pin,FPC, PCB, cable de plomo, etc. Estos se pueden personalizar según las necesidades del cliente.
